INFORMATIONS
Uniquement pour le modèle EKHW*:
À faible température, lorsque la demande de chauffage
est plus élevée, il est possible de configurer l'unité
intérieure de manière à ce que l'eau domestique soit
exclusivement chauffée par le surchauffage. Cela
permet de mettre à disposition la totalité de la capacité
de la pompe à chaleur pour le chauffage de volume.
Pour plus de détails sur la configuration du ballon
d'eau chaude domestique pour basses températures
extérieures, reportez-vous à la section
sur place" à la page
à [5-04].
Uniquement pour le modèle EKHTS:
À faible température, lorsque la demande de
chauffage est plus élevée, il est possible de configurer
l'unité intérieure de manière à ce que l'eau
domestique soit chauffée simultanément par la
pompe à chaleur et le chauffage d'appoint. Cela
permet de limiter le plus possible les interruptions au
niveau du fonctionnement du chauffage.
Pour plus de détails sur la configuration du ballon
d'eau chaude domestique pour basses températures
extérieures, reportez-vous à la section
sur place" à la page
à [5-04].
REMARQUE
Veillez à ce que les réglages sur place corrects soient
activés ou sélectionnés en fonction du type de ballon
applicable. Reportez-vous aux réglages sur place de la
section
"[4] Fonctionnement du chauffage d'appoint/
surchauffage et température d'arrêt du chauffage du
volume" à la page 28
EKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62570-1B – 05.2011
"8.9. Réglages
26, réglages sur place [5-02]
"8.9. Réglages
26, réglages sur place [5-02]
pour plus de détails.

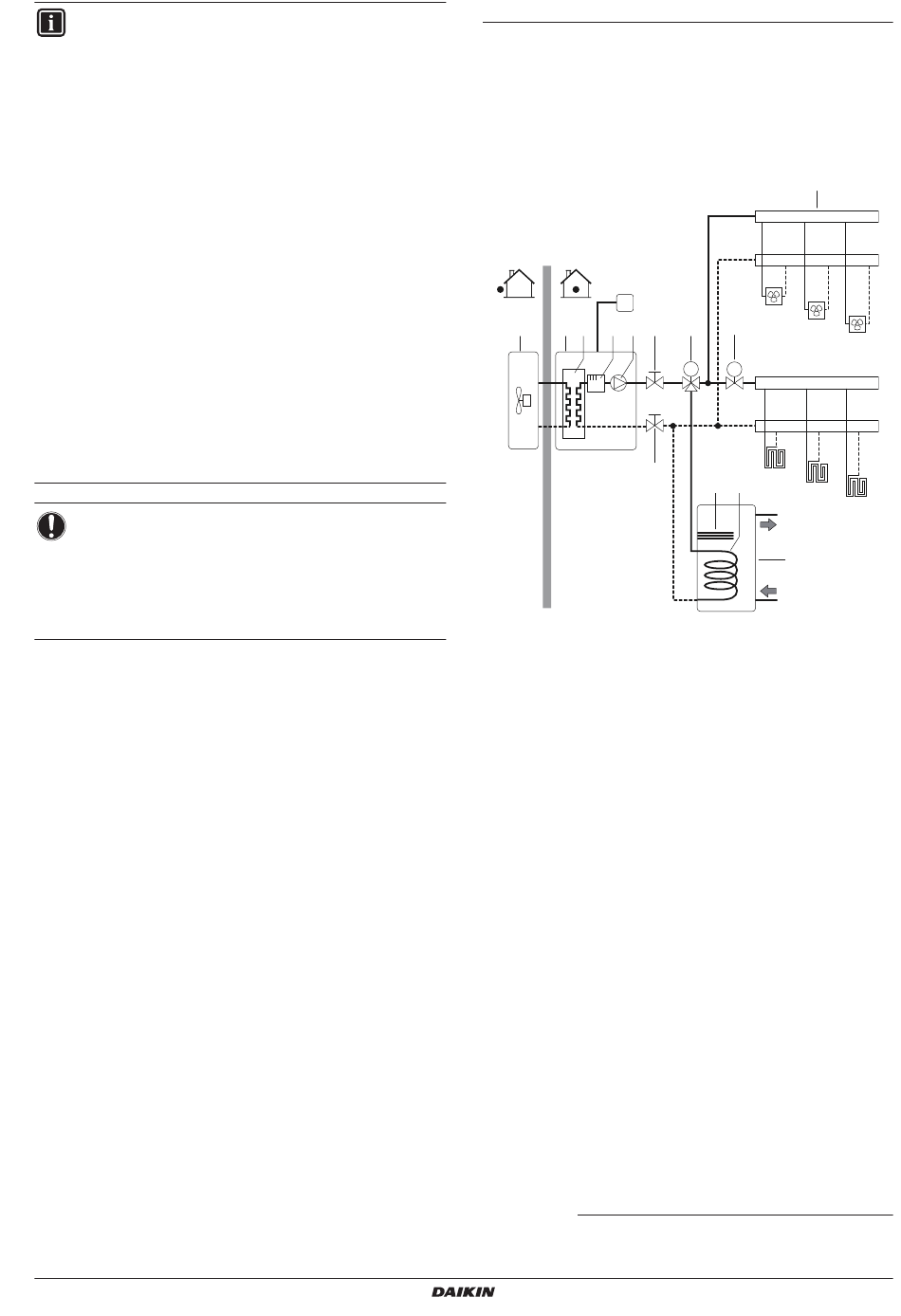

Application 3
Application de chauffage et de refroidissement d'un volume avec un
thermostat d'ambiance adapté pour le changement chauffage/
refroidissement raccordé à l'unité intérieure. Le chauffage est fourni
par des boucles de chauffage dans le sol et des ventilo-convecteurs.
Le refroidissement est assuré par les ventilo-convecteurs uniquement.
L'eau chaude domestique est fournie par le ballon d'eau chaude
domestique qui est raccordé à l'unité intérieure.
T
1
2
3
4
5
6
6
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Vanne à 3 voies motorisée (fournie avec le ballon d'eau
chaude domestique)
8 Vanne à 2 voies motorisée (non fournie)
9 Collecteur (non fourni)
10 Ballon d'eau chaude domestique (option)
11 Surchauffage
12 Serpentin d'échangeur de chaleur
FCU1...3 Ventilo-convecteur (option)
FHL1...3 Boucle de chauffage au sol
T Thermostat d'ambiance (option)
Fonctionnement de la pompe et chauffage/refroidissement
de volume
En fonction de la saison, le client sélectionnera le chauffage ou le
refroidissement sur le thermostat d'ambiance (T). Cette sélection
n'est pas possible en utilisant l'interface utilisateur.
Lorsque le chauffage/refroidissement de volume est requis par le
thermostat d'ambiance (T), la pompe commencera à fonctionner et
l'unité intérieure (2) passera au "mode de chauffage"/"mode de
refroidissement". L'unité extérieure (1) commencera à fonctionner
pour atteindre la température d'eau chaude/froide de départ cible.
En cas de mode de refroidissement, la vanne à 2 voies (8) se
fermera pour empêcher l'eau froide de passer par les boucles de
chauffage du sol (FHL).
(1) Sur les ballons sans dispositif de surchauffage (EKHTS), le chauffage
d'appoint sera utilisé en mode de chauffage de l'eau domestique.
(2) Uniquement pour les ballons avec dispositif de surchauffage intégré
(EKHW*)
9
FCU1
8
7
FCU2
M
M
FHL1
11 12
FHL2
10
(1)
(2)
Manuel d'installation
FCU3
FHL3
6
