8. Ratschläge für einen korrekten Zugang zum Gerät
Ausbau
8.1 Tauwasserabfluß R1 demontieren.
8.2 Vergewissern Sie sich, dass die Tropfwanne L1 frei von Eisresten ist, bevor Sie sie durch Lösen der Schrauben "A"
entfernen.
8.3 Die selbstbohrenden Schrauben "B" lockern, ohne sie jedoch ganz abzuschrauben und die seitliche Abdeckung L5
abnehmen.
Zusammenbau
8.4 Die seitliche Abdeckung L5 mit den Schrauben "B" befestigen.
8.5 Tropfwanne L1 so positionieren, daß die seitlichen Abdeckungen innen sind und mit den Schrauben "A" befestigen.
8.6 Tauwasserabflußrohr R1 montieren.
L1 = Tropfwanne
L2 = Innere Tropfwanne
L3 = Lüfterblech
L4 = Halterungen
L5 = Seitliche Abdeckung
R1 = Tauwasserabfluß
SD = Abzweigdose (Motorventilatoren und Heizstäbe)
= Erdungspol

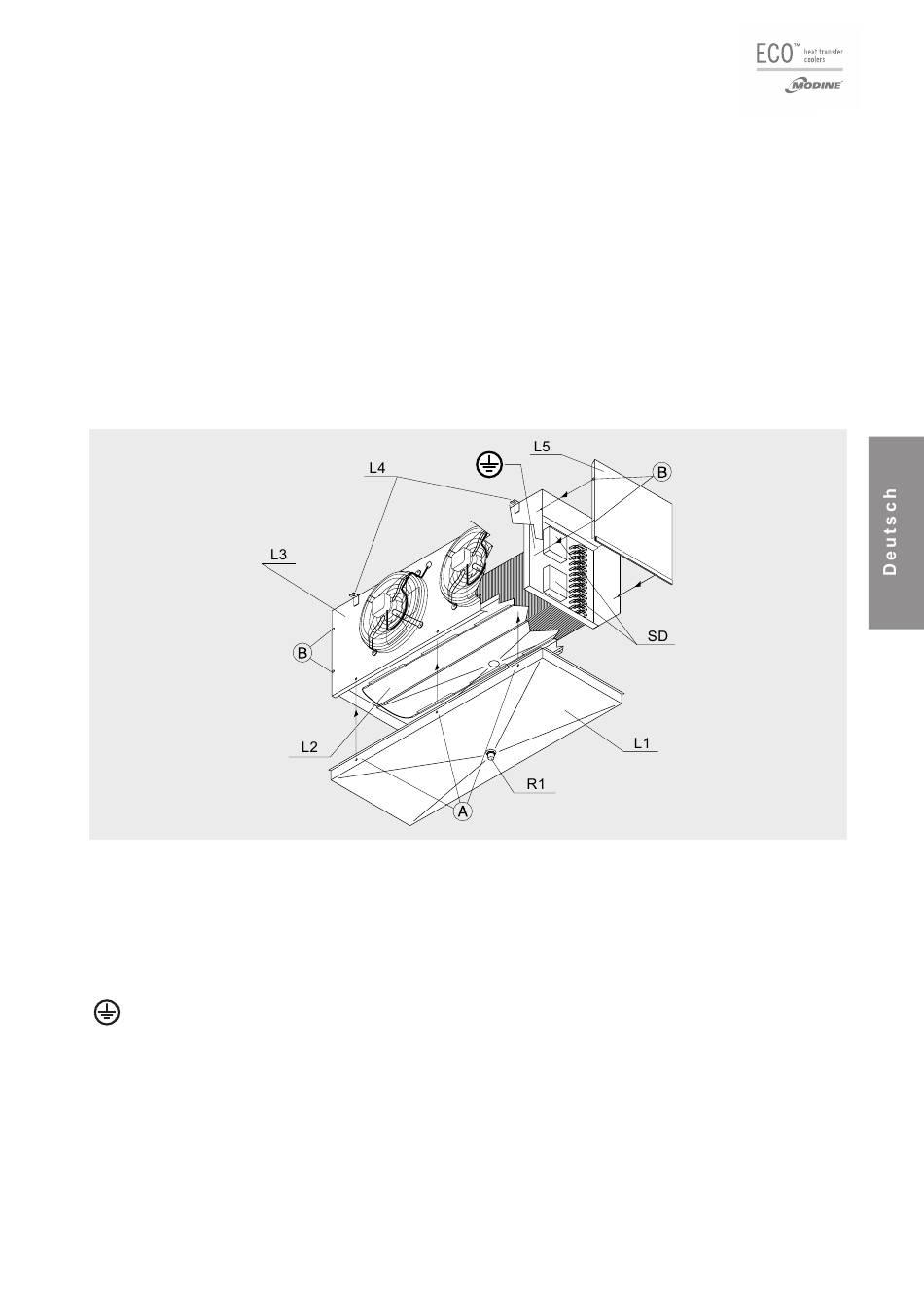

Abbildung 4
