6.21 Wenn Temperatur- oder Drucksonden installiert werden, platzieren Sie sie an der am besten geeigneten Stelle: Der Punkt
kann nicht a priori festgelegt werden, da er je nach Installationsart und Systemtyp variiert.
6.22 Die Temperaturfühler für das Ende der Abtauung in den kältesten Zonen der Wärmeaustauscher anbringen,
beziehungsweise in den Zonen, wo die Tendenz zur Eisbildung am größten ist (am Ende der Abtauung darf kein Eis an
den Modellen bleiben). Die Lage dieser kann nicht vorherbestimmt werden, da sie sich je nach Typ der Zelle und der
Anlage verändert.
6.23 Prüfen Sie bei der Installation von externen Steuergeräten deren Kompatibilität mit den elektrischen Eigenschaften des
Geräts.
6.24 Verwenden Sie für Installationen in der Höhe Hebebühnen, Gerüste oder Böcke.
6.25 Wenn das Gerät mit einer elektrischen Abtauvorrichtung mit Widerständen ausgestattet ist (Anschlüsse untergebracht in
einer thermoplastischen Anschlussdose), legen Sie die Anzahl und die Häufigkeit des Einschaltens der Widerstände fest
und überprüfen Sie regelmäßig deren Funktionsfähigkeit.
6.26 Bei nah aneinander installierten Geräten abwechselnde Abtauungen vermeiden.
6.27 Auf Bestellung können die Modelle mit nicht standardmäßigen ärmetauschern, Abtausystemen und Lüfteraggregaten
geliefert werden.

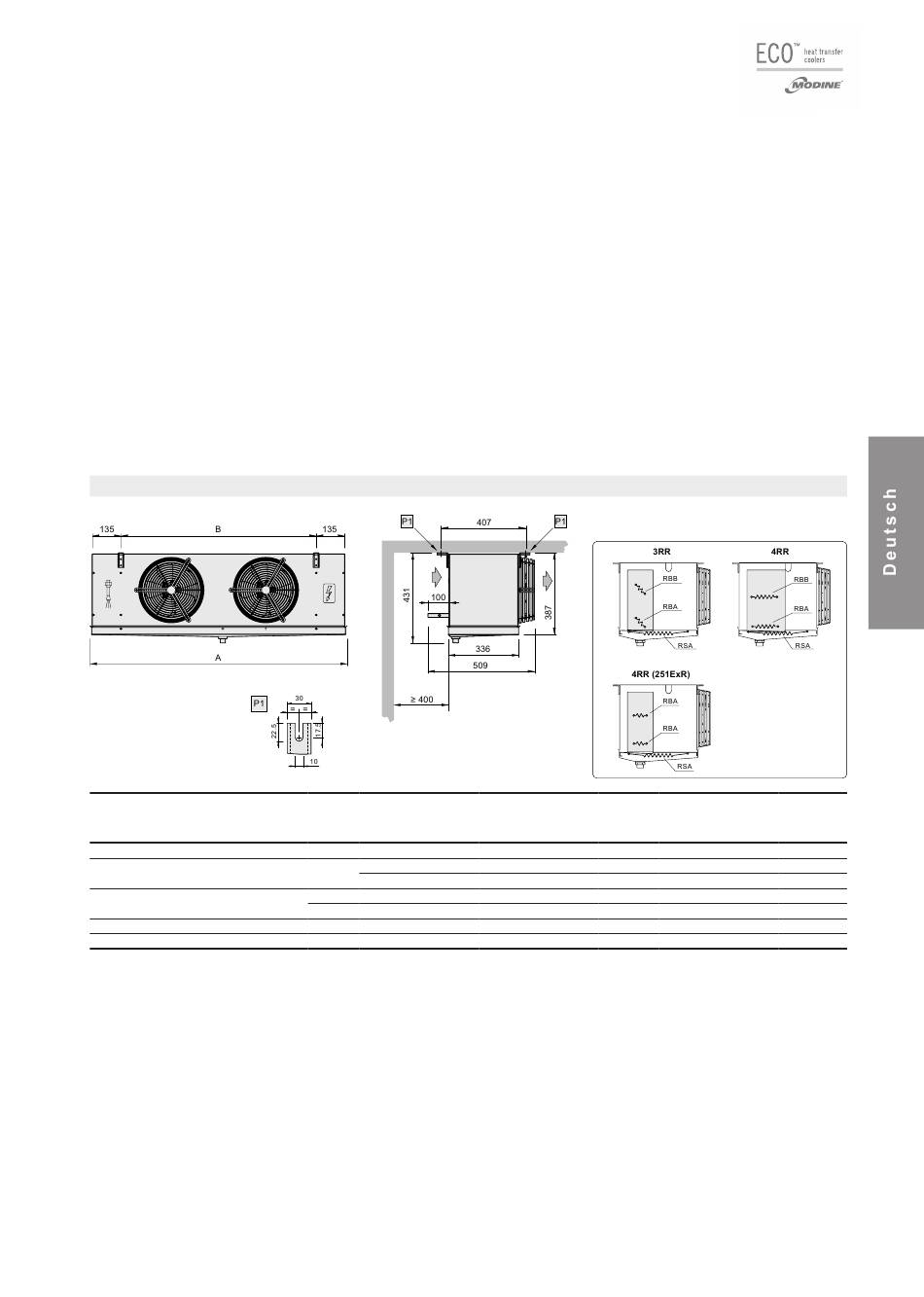

7. Konstruktionseigenschaften und Abmessungen

Modell mit Flügeldurchmesser Ø250 mm
Einzelheit der
Befestigung
Modell
Motorventilatoren
Abmessungen
Innere Batterie Anschlüsse
Tauwasserabfluß
Nettogewicht
GCE 251E4R 251E4
251E6R 251E6
251E8R 251E8
n° x Ø mm 1x250 1x250
A [mm] 674 774
B [mm] 380 480
In [mm] 12 12
Out [mm] 12 12
Ø (GAS) 1" 1"
kg 13 14.5
Einzelheit der Heizstäbebefestigung
252G4 252E4 253G4
252G6 252E6 253G6
252G8 252E8 253G8
2x250 2x250 3x250
1224 1224 1674
930 930 1380
12 12 12
22 22 22
1" 1" 1"
21.5 24 30
Thermostatisches Ventil mit Aussendruck-Kompensator anwenden
RBA - Hochleistungsheizstab
im Wärmeaustauscher
RBB - Niederleistungsheizstab
im Wärmeaustauscher
RSA - Hochleistungsheizstab
in der inneren Tropfwanne
253E4 254G4 254E4
253E6 254G6 254E6
253E8 254G8 254E8
3x250 4x250 4x250
1674 2124 2124
1380 1830 1830
12 12 16
22 22 (G4:28) 28
1" 1" 1"
33 38 41.5
47
