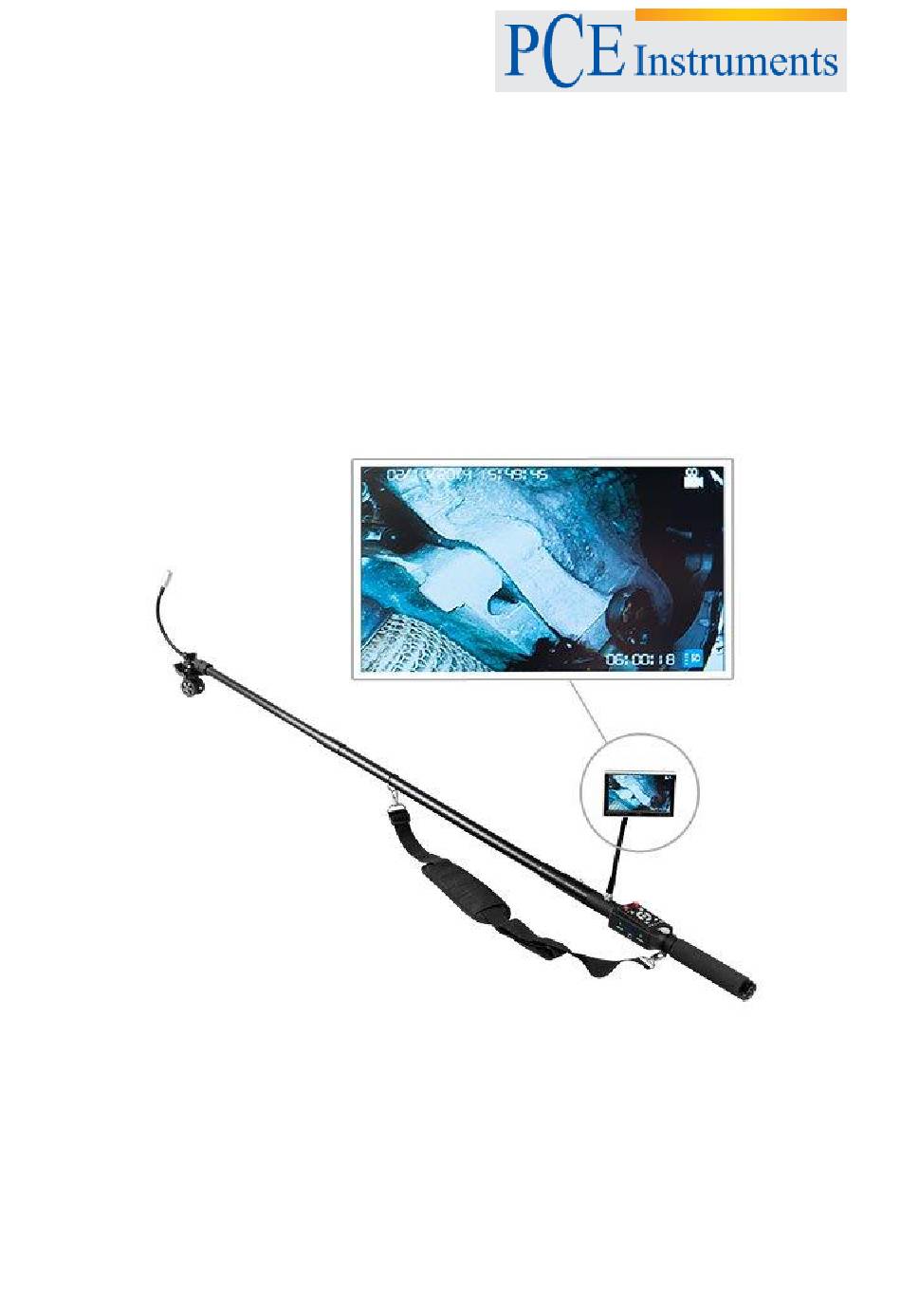

- Page 1 PCE Instruments France EURL 23, Rue de strasbourg 67250 SOULTZ-SOUS-FORETS France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d‘emploi Caméra d‘inspection PCE-IVE 320 Version 1.0 13.06.2017...
-
Page 2: Table Des Matières
NOTICE D’EMPLOI Table des matières Introduction ......................3 Informations relatives à la sécurité ............... 3 Spécifications techniques ..................4 Description du dispositif ..................4 Tête de la caméra ........................4 Bras télescopique ........................5 Articulation de la rotation ......................5 Ecran digital .......................... -
Page 3: Introduction
élevées ou à accès difficile. Le bras télescopique de la caméra a 2,3 m de long, ce qui est parfait pour effectuer des tâches de maintenance ou d’inspection. Avec la PCE-IVE 320 vous pourrez localiser n’importe quel point ayant un problème. La tête de la caméra inclus des LEDs pour pouvoir visualiser les zones obscures. -
Page 4: Spécifications Techniques
NOTICE D’EMPLOI Spécifications techniques Caméra Tête de la caméra ¼ CMOS Nombre de pixels 0,3 Méga pixels Lumières LED 12 LEDs de couleur blanche Longueur de la caméra 320 mm Diamètre de la caméra 23 mm Ecran Ecran LCD à 5,0 pouces Résolution 800 x 480 Dimensions de l’écran... -
Page 5: Bras Télescopique
NOTICE D’EMPLOI Bras télescopique 1. Point de connexion à la caméra 2. Bras télescopique 1 3. Point d’union 4. Point d’union 5. Bras télescopique 2 6. Point de fixation de l’unité de contrôle Articulation de la rotation 1. Point de fixation pour le bras télescopique 2. -
Page 6: Unité De Contrôle
NOTICE D’EMPLOI 1. Ecran TFT 2. Touchez 3. Partie giratoire et fixation 4. Point de fixation pour l’écran et vis Unité de contrôle Num. Touche / Description Fonction Point d’union avec la caméra Fixation Point d’union avec la poignée / batterie Fixation Connexion pour l’écran Prise... -
Page 7: Poignée
NOTICE D’EMPLOI Poignée 1. Poignée 2. Point d’union 3. Connexion pour un chargeur de 12 V Montage 1. Retirez les étuis de toutes les pièces. 2. Réglez la tête de la caméra au bras télescopique. 3. Ajustez l’articulation de rotation à l’autre point d’union du bras télescopique. 4. -
Page 8: Notice D'emploi
NOTICE D’EMPLOI Notice d‘emploi 1. Déplacez la touche giratoire dans le sens des aiguilles d’une montre pour allumer la caméra, les lumières LED et régler l’éclat. 2. Placez l’écran en position correcte. 3. Dépliez le bras télescopique 2 et fixez-le si nécessaire. Vérifiez que les points d’union sont correctement vissés. -
Page 9: Réglages De La Fonction Vidéo
NOTICE D’EMPLOI Réglages de la fonction vidéo Configurations de l‘image Réglages de la qualité de l‘image 7.1.1 Appuyez sur la touche "MENU" pour accéder au menu principal. H = Haute qualité M= Qualité moyenne L = Basse qualité... -
Page 10: Sélection De La Fréquence
NOTICE D’EMPLOI 7.1.2 Sélection de la fréquence 30 fps: Image fluide 15 fps: Image peu fluide 5 fps: Image irrégulière 7.1.3 Sélection de la résolution D1: 704 x 576 VGA: 640 x 576 QVGA: 320 x 288 Réglage de l‘enregistrement Appuyez sur la touche "MENU"... -
Page 11: Réécrire Sur Les Images Et Vidéos
NOTICE D’EMPLOI 7.2.1 Réécrire sur les images et vidéos Quand la carte de mémoire SD est pleine, l’enregistreur effacera les dernières 300 MB et enregistrera les nouvelles images et vidéos. Durée de l‘enregistrement 7.2.2 Reproduire ou effacer des fichiers vidéos Appuyez sur la touche „OK“... -
Page 12: Configuration Du Système
NOTICE D’EMPLOI Pour effacer: 1. Sélectionnez le fichier avec les touches de direction. 2. Appuyez sur la touche "p/p" pour effacer le fichier. Pour reproduire: 1. Sélectionnez le fichier avec les touches de direction et appuyez sur la touche "OK". 2. -
Page 13: Réglage De La Date Et De L'heure
NOTICE D’EMPLOI Réglage de la date et de l‘heure 7.4.2 Appuyez sur la touche "gauche" ou "droite" pour déplacer le curseur et sur les touches "haut" ou "bas" pour modifier la date et l’heure. Appuyez sur "OK" pour confirmer les réglages. 7.4.3 Format de mémoire Sélectionnez l’option "Oui"... -
Page 14: Vérifier La Capacité De La Carte Sd
NOTICE D’EMPLOI 7.4.4 Vérifier la capacité de la carte SD Informations de la carte 7.4.5 Format de la date... -
Page 15: Inclure L'information De L'heure
NOTICE D’EMPLOI Inclure l’information de l‘heure 7.4.6 Questions fréquentes J’ai monté toutes les pièces mais en allumant la Vérifiez que vous avez fixé correctement toutes les caméra, rien n’apparaît. parties et que la batterie est chargée. Je ne peux pas accéder au menu. Vérifiez que la lumière du DVR soit allumée. -
Page 16: Recyclage Et Évaluation
Si vous avez besoin de plus d’information sur notre catalogue de produits ou sur nos produits de mesure, n’hésitez pas à contacter PCE Instruments. Pour toute question sur nos produits, contactez PCE Instruments France EURL. Postal: PCE Instruments France EURL... - Page 17 NOTICE D’EMPLOI Sur ce lien vous aurez une vision de la technique de mesure: https://www.pce-instruments.com/french/instruments-de-mesure-kat_130035_1.htm Sur ce lien vous trouverez une liste de balances: https://www.pce-instruments.com/french/balances-et-bascules-kat_130037_1.htm Sur ce lien vous aurez une vision de la technique de régulation et contrôle: https://www.pce-instruments.com/french/r_gulation-et-contr_le-kat_153729_1.htm Sur ce lien vous aurez une vision de la technique de laboratoire: https://www.pce-instruments.com/french/laboratoire-kat_153730_1.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé...
