Flowfit CUA252
Endress+Hauser
5.2.2 Montage de la chambre de passage à l'aide du support mural

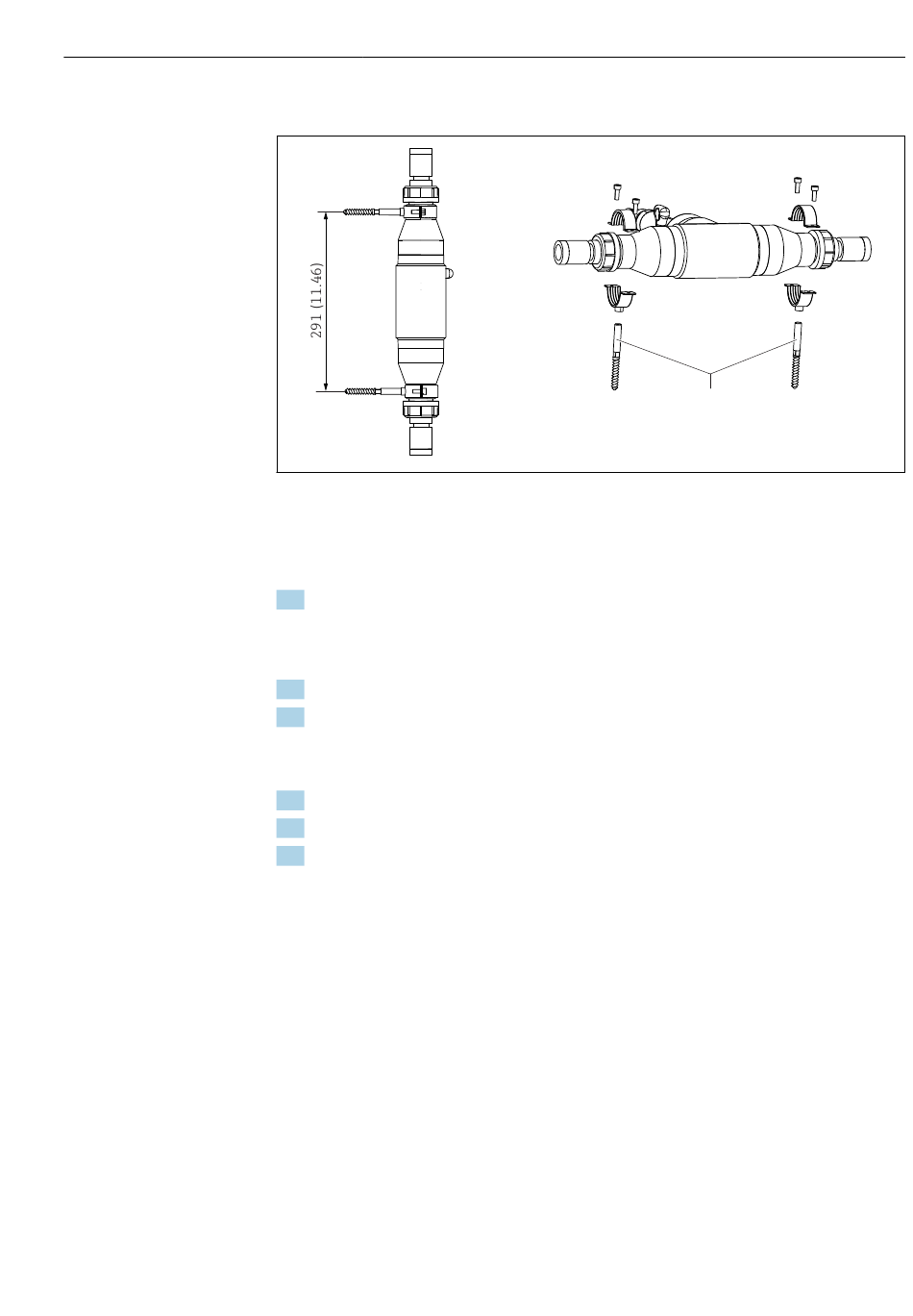

 5 Support mural. Unité de mesure : mm (in)
1 Vis de suspension STST 10x60 (fournie avec le kit de montage mural)
Monter la chambre de passage dans un bypass
1. Insérer dans la conduite de bypass une vanne d' a rrêt en amont et en aval de la
chambre de passage.
 Cela permet d' e ffectuer les tâches de maintenance,
telles que le nettoyage du capteur, sans influencer le process.
2. Monter la chambre de passage à la verticale.
3. Établir le raccordement du produit à l' a ide de raccords disponibles dans le commerce.
Monter la chambre de passage dans une conduite de dérivation avec écoulement
ouvert
1. Insérer une vanne d' a rrêt en amont de la chambre de passage.
2. Monter la chambre de passage à la verticale.
3. Établir le raccordement du produit à l' a ide de raccords disponibles dans le commerce.
Montage
1
A0022264
13
