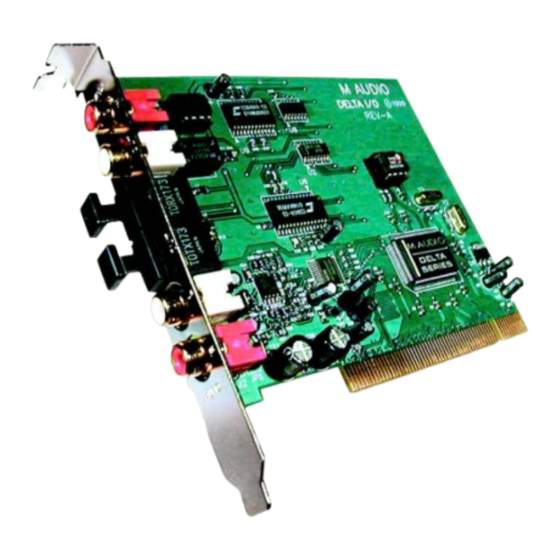

- Page 1 Delta DiO 2496 ™...
-
Page 2: Table Des Matières
Carte Delta DiO 2496 ......................8 Mélangeur de retour numérique..................8 Synchronisation .........................8 Utilisation de la Delta DiO 2496 avec des logiciels audio..........9 Panneau de contrôle de la Delta DiO 2496 ..............9 Onglet "Monitor Mixer"..................9 Onglet "Patchbay/Router"................... 11 Onglet "Hardware Settings"................ -
Page 3: Introduction
Delta. La Delta DiO est une carte à 2 entrées et 4 sorties. Elle ne peut recevoir qu'un seul signal numérique S/PDIF stéréo à la fois sur l'une de ses entrées (entrée à définir dans le panneau de contrôle de la carte Delta). -
Page 4: Caractéristiques Et Fonctions
Caractéristiques et fonctions • Carte audio à 2 entrées et 4 sorties, 24 bits/96 kHz full-duplex au format PCI demi-format. • Entrées/sorties S/PDIF aux formats coaxial (fiches RCA plaquées or) et optique (fiche TOSlink). • Sortie analogique stéréo de haute qualité sur fiches RCA plaquées or, réglages séparés sur +4 dB ou –10 dB. -
Page 5: Installation Matérielle
5. Procédez ensuite aux connexions audionumériques (voir "Configuration type de la Delta DiO"). Installation matérielle NOTE : Avant tout, pensez à libérer une IRQ pour la Delta DiO 2496 à installer afin d'éviter tout conflit de ressource. Ouvrez le Panneau de configuration | Système | Gestionnaire de périphériques, sélectionnez l'option "Ordinateur"... -
Page 6: Installation Des Pilotes Pour Windows 95/98
Si la carte a du mal à s'enclencher, imprimez-lui un léger mouvement de va-et-vient. 8. Une fois la carte installée dans son port, vissez la Delta DiO 2496 dans l'armature de l'ordinateur au moyen de la vis retirée à l'étape 5. -
Page 7: Installation Sous Windows 95
"Système". Cliquez ensuite sur le symbole "+" jouxtant l'option "Contrôleurs son, vidéo, jeu" pour en afficher la liste (la Delta DiO étant un périphérique de ce type). Voici un exemple possible de liste des périphériques du Gestionnaire de périphériques. -
Page 8: Carte Delta Dio 2496
M Audio Delta DiO et d'une Midiman WINMAN 4x4/S (produit n'apparaissant ici que pour exemple). À l'instar de la WINMAN 4x4S, la Delta DiO est correctement installée et ne présente aucun conflit. Si votre M Audio Delta DiO ne s'affiche pas de cette façon dans le Gestionnaire de périphériques, veuillez passer à... -
Page 9: Utilisation De La Delta Dio 2496 Avec Des Logiciels Audio
Utilisation de la Delta DiO 2496 avec des logiciels audio Une fois que la carte Delta DiO et ses pilotes ont été correctement installés et chargés, vous pouvez utiliser la carte avec vos logiciels audio. Certains logiciels exigent l'activation ou la sélection en "interne"... - Page 10 (servez-vous pour cela des fonctions de retour de la Delta DiO). Sur les afficheurs de niveau de sortie, la position 0 dB indique le niveau de sortie optimum – aucune distorsion numérique ne peut se produire en sortie grâce à...
-
Page 11: Onglet Patchbay/Router
L'onglet Patchbay/Router vous permet de sélectionner le signal à affecter à chacune des 2 sorties stéréo (analogique et numérique S/PDIF) de la Delta DiO. Pour afficher ces réglages, cliquez sur l'onglet "Patchbay/Router" du panneau de contrôle Delta. La colonne de gauche de l'onglet Patchbay/Router, "H/W Out 1/2", vous permet d'affecter l'une des quatre sources ci-dessous aux... -
Page 12: Onglet Hardware Settings
Onglet Hardware Settings L'onglet Hardware Settings du panneau de contrôle Delta vous donne accès à divers réglages logiciels et matériels de la Delta DiO. Pour accéder à ces réglages, cliquez sur l'onglet "Hardware Settings" du panneau de contrôle Delta. MASTER CLOCK : Cette section vous permet de sélectionner la source d'horloge maître de la carte : Internal Xtal (cristal interne) ou S/PDIF In (entrée S/PDIF). -
Page 13: Onglet S/Pdif
Onglet S/PDIF L'onglet S/PDIF du panneau de contrôle de la Delta DiO vous donne accès aux réglages des entrées et sorties S/PDIF. C'est également à cet onglet que se sélectionnent le format audionumérique ainsi que l'entrée numérique active (entrées coaxiales et optiques). -
Page 14: Onglet "About
Outre le logo M Audio et les informations de copyright, l'onglet "About" vous indique la version des pilotes et du panneau de contrôle Delta installés sur votre ordinateur. Si vous disposez d'un accès à Internet et que vous êtes en cours de connexion, le fait de cliquer sur les informations de copyright Midiman vous amène sur le site Internet de M Audio/Midiman. -
Page 15: Exemples De Configurations Faisant Appel À La Delta Dio
éteindre l'ordinateur avant de procéder aux connexions. Dans cet exemple, nous allons relier une platine DAT à la carte Delta DiO par le biais de câbles S/PDIF coaxiaux (75 Ohms) sans oublier de relier les sorties analogiques de la carte à un système d’écoute. - Page 16 être équipé de haut-parleurs ou d'un casque. 3. Pour s'assurer du bon routage de l'entrée S/PDIF, allez à l'onglet S/PDIF du panneau de contrôle Delta. Dans la section Digital Input, sélectionnez l'option "Coax/RCA". C'est à présent l'entrée S/PDIF coaxiale de DiO qui est active.
- Page 17 Dans la colonne, "H/W Out 1/2", cliquez sur la case "S/PDIF In" afin d'affecter les signaux reçus sur l'entrée S/PDIF aux sorties analogiques. 7. Dans votre logiciel d'enregistrement, sélectionnez le périphérique "Delta-DiO S/PDIF In" comme périphérique d'entrée audio. 8. Lancez ensuite l'enregistrement depuis votre logiciel, puis la lecture sur la platine DAT. Vous devez à...
- Page 18 DiO sur le quartz interne de la carte DiO. Pour ce faire, cliquez sur l'onglet Hardware Settings du panneau de contrôle Delta, puis sélectionnez l'option "Internal Xtal" au paramètre Master Clock. Par ailleurs, dans la section Codec Sample Rate, décochez l'option "Rate Locked"...
-
Page 19: Assistance
PCI installé dans l'ordinateur (comme la Delta DiO) est normale. Si un autre périphérique se voit affecter la même IRQ que la Delta DiO (carte vidéo, carte SCSI ou contrôleur USB), il existe alors un conflit entre les deux périphériques et ceux-ci risquent de ne pas fonctionner correctement. - Page 20 Si la Delta DiO a sollicité une IRQ déjà occupée par un autre périphérique PCI alors que d'autres IRQ sont libres, il peut suffire d'installer la carte Delta DiO sur un autre port PCI pour résoudre le problème. Le fait de la changer de port PCI va faire reconnaître la carte comme nouveau périphérique par le système PnP et donc lui affecter une autre IRQ.
- Page 21 Cause possible 1 Le pilote audio de la Delta DiO 2496 n'est pas correctement installé. Installez ou réinstallez tous les pilotes audio de la Delta DiO 2496 (voir section portant sur l'installation des pilotes et du panneau de contrôle). Cause possible 2 Vous n'avez pas sélectionné...
-
Page 22: Garantie
Problème Les enregistrements audio sont entachés de bruits parasites de type "clics" et "pops". Solution possible Certaines cartes graphiques accélératrices consomment de très grandes quantités de mémoire, ce qui peut empêcher la mémoire tampon d'enregistrement d'une carte audio d’assurer en permanence le débit nécessaire et, par conséquent, provoquer des bruits parasites. Pour résoudre ce problème, il suffit souvent de diminuer ou de désactiver totalement la fonction d'accélération matérielle de la carte graphique. -
Page 23: Distribution Exclusive Des Produits Midiman / M-Audio
Distribution exclusive des produits MIDIMAN / M-AUDIO Pour la France veuillez contacter : MIDIMAN / M-AUDIO France e-mail : midimanfrance@midiman.co.uk Pour le Canada veuillez contacter : MIDIMAN / M-AUDIO Canada 1400 St. Jean Baptiste Av. Québec City, Québec Canada G2E 5B7 Tel: (418) 8720444 Fax: (418) 8720034 midimancanada@midiman.net...
