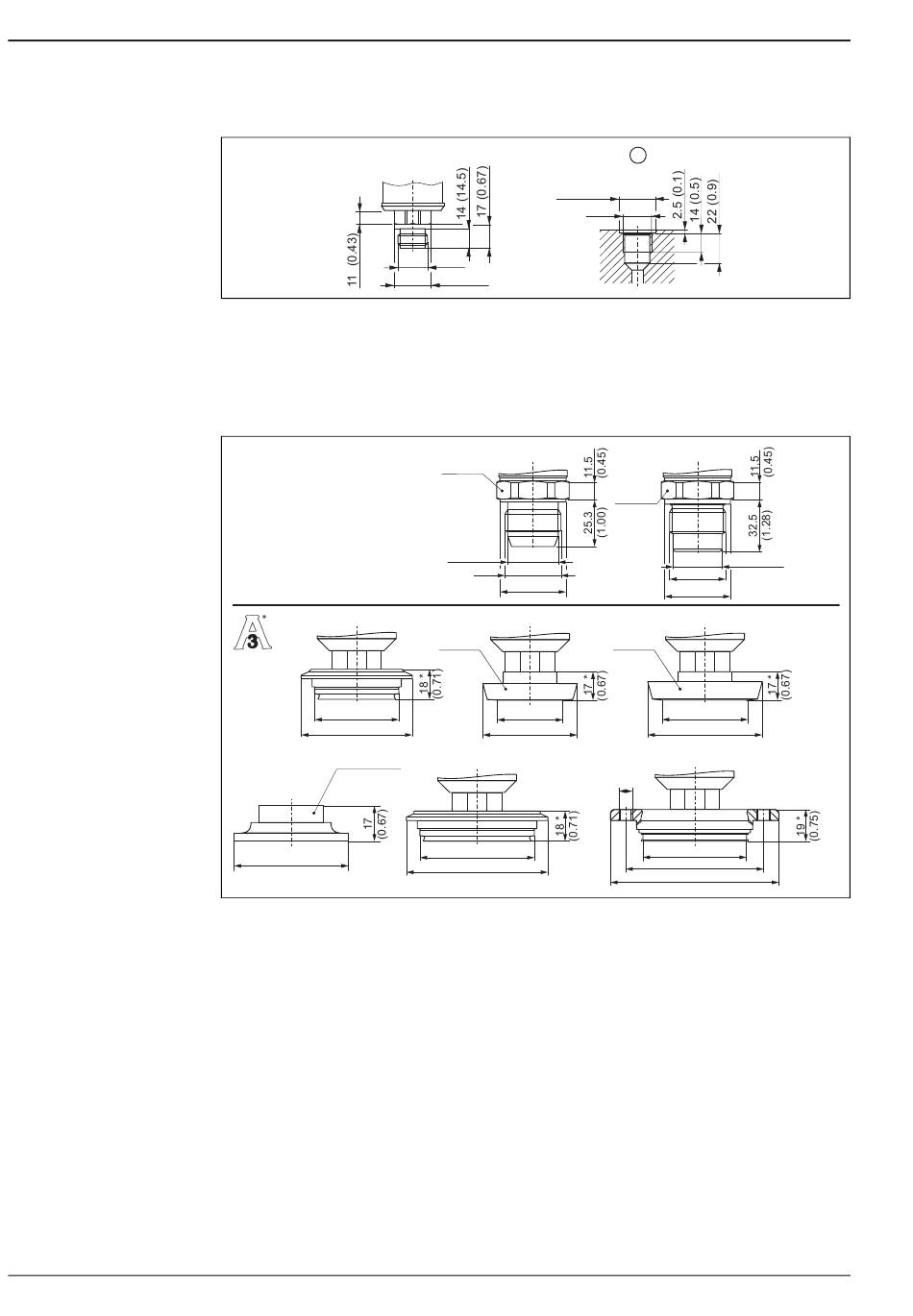

Raccords process PTP31 manchon affleurant
Raccord process PTP31; Variante AG
AG : filetage ISO 228 G ½, joint DIN 3852 affleurant
m : dimensions pour perçage à visser G ½ selon DIN 3852-11 Forme X
Raccords process PTP35 raccords hygiéniques
mm (inch)
LB
Ø50 (1.97)
Ø66 (2.60)
KL
SW32
AF32mm
Ø54,85 (2.16)
Variantes de raccords process
BA : filetage ISO 228 G1A, joint conique métallique
BB : filetage ISO 228 G1A, joint torique
Variantes de raccords process (modules cellule avec adaptateur)
LB : Varivent F tube DN 25-32, PN 40, 3A
LL : Varivent N tube DN 40-162, PN 40, 3A
PH : DIN 11851, DN 40, PN 40 (y compris écrou-raccord), 3A
PL : DIN 11851, DN 50, PN 25 (y compris écrou-raccord), 3A
HL : APV-Inline, DN 50, PN 40, 3A (B = perçages 6 x Ø8,6 + 2 x filetage M8)
KL : SMS 1½" PN25, 316L, 3A
Voir aussi section "Structures de commande"
AG
27 (1.06)
G ½
ø
26 (1)
BA
SW41
AF41mm
Ø30(1.18)
G1"
Ø41(1.61)
PH
SW32
AF32mm
Ø39 (1.54)
Ø56 (2.20)
LL
Ø68 (2.68)
Ø84 (3.31)
mm (inch)
1
G ½
BB
SW41
AF41mm
Ø29 (1.14)
G1"
Ø41 (1.61)
PL
SW32
AF32mm
Ø51 (2.01)
Ø68 (2.68)
HL
B
Ø61,5 (2.42)
Ø82 (3.23)
Ø100 (3.94)
