A l'aide d'adaptateurs appropriés selon DIN EN 545 (adaptateurs à double bride) il est possible de monter le
capteur sur une conduite d'un diamètre plus important. L'augmentation de la vitesse d'écoulement ainsi obtenue
permet d'améliorer la précision de mesure dans le cas de produits à débit lent. Le nomogramme ci-contre permet
de calculer la perte de charge provoquée par les convergents et divergents.
Remarque !
Le nomogramme est uniquement valable pour des fluides à la viscosité identique à celle de l'eau.
1. Déterminer le rapport de diamètres d/D.
2. Lire la perte de charge (en fonction de la vitesse d'écoulement (après la restriction) et du rapport d/D
dans le nomogramme).
max. 8°

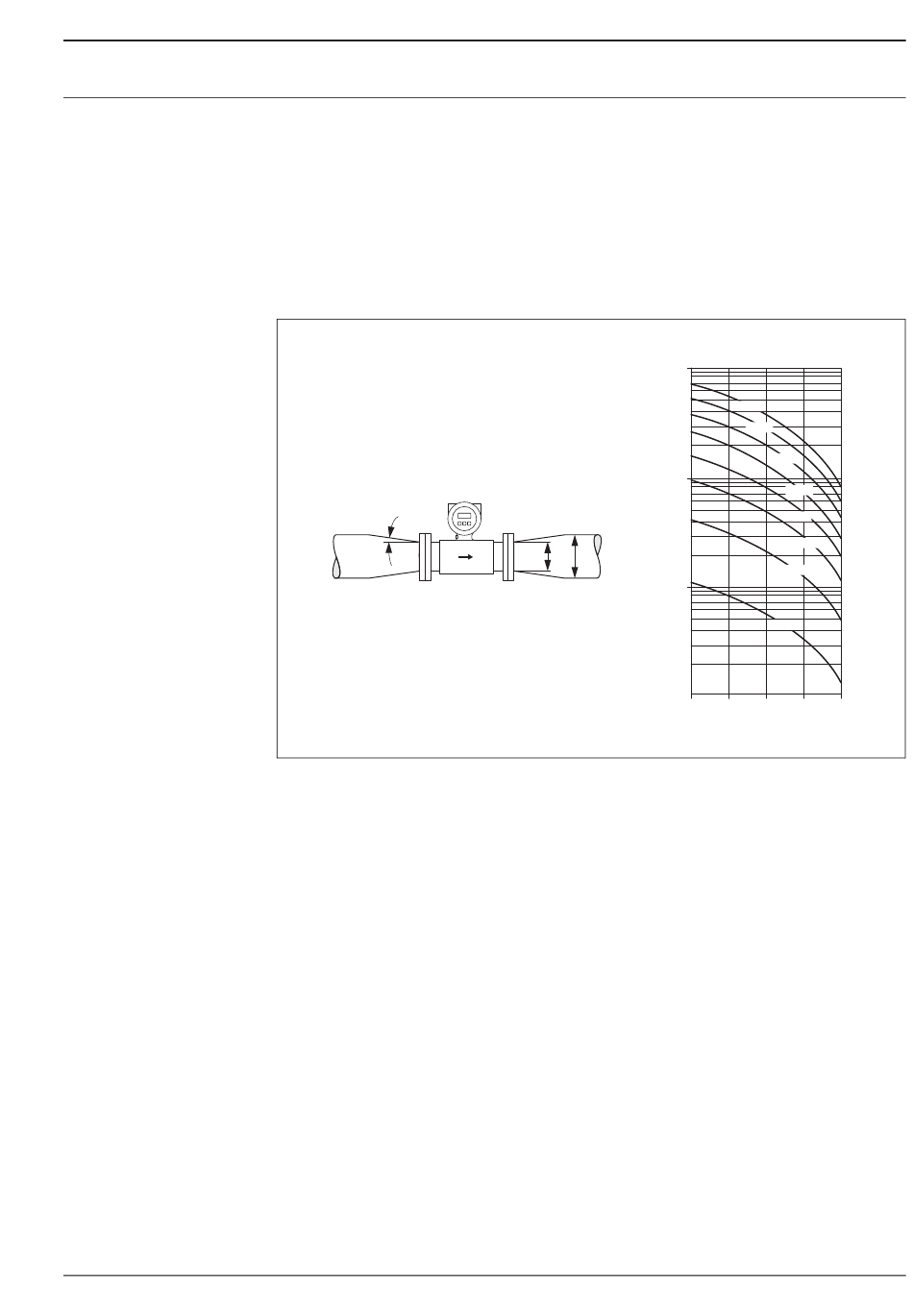

Perte de charge due aux adaptateurs
[mbar] 100
10
d
D
1
0.5
d / D
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
A0003213
