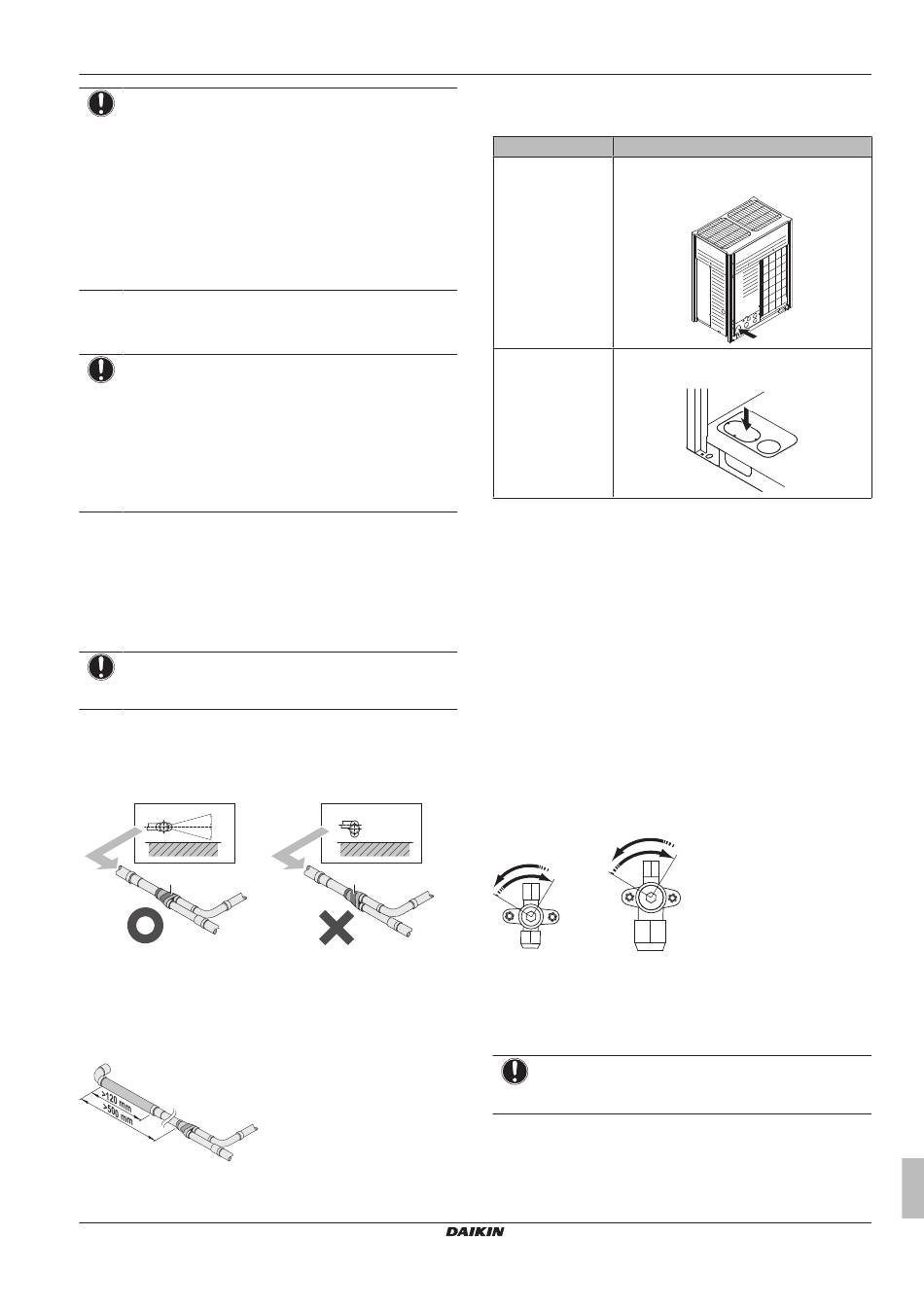

REMARQUE
Précautions lors de la réalisation des trous à défoncer:
▪ Evitez d'endommager le boîtier.
▪ Après avoir réalisé les trous à défoncer, nous vous
recommandons d'éliminer les bavures et de peindre les
bords et les zones autour des bords à l'aide de la
peinture de réparation pour éviter la formation de
rouille.
▪ Lors du passage du câblage électrique à travers les
trous à enfoncer, entourer le câble de bande de
protection pour éviter tout dégât.
5.3.2 Raccordement du tuyau de réfrigérant à
l'unité extérieure
REMARQUE
▪ Veillez à utiliser les tuyaux accessoires fournis lorsque
vous effectuez des travaux de tuyauterie sur place.
▪ Veillez à ce que la canalisation installée sur place ne
touche pas d'autres canalisations, le panneau inférieur
ou le panneau latéral. Veillez, tout particulièrement
pour la connexion inférieure et latérale, à protéger la
canalisation au moyen d'une isolation adéquate pour
éviter qu'elle entre en contact avec le boîtier.
Branchez les vannes d'arrêt à la tuyauterie non fournie à l'aide de
tuyaux accessoires fournis avec l'unité.
Les connexions vers les kits de branchement relèvent de la
responsabilité de l'installateur (tuyauterie sur place).
5.3.3 Raccordement du kit de tuyauterie à
connexions multiples
REMARQUE
Une mauvaise installation
dysfonctionnement de l'unité extérieure.
▪ Installez les joints horizontalement de sorte que l'étiquette de mise
en garde (a) fixée au joint soit sur le dessus.
▪ N'inclinez pas le joint de plus de 7,5° (voir vue A).
▪ N'installez pas le joint verticalement (voir vue B).
7.5°
A
7.5°
a
a Etiquette de mise en garde
X Non permis
O Autorisé
▪ Assurez-vous que la longueur totale du tuyau connecté au joint
est absolument droite sur plus de 500 mm. Il n'y a que si une
tuyauterie locale droite de plus de 120 mm est raccordée qu'une
section droite de plus de 500 mm pourra être garantie.
RXYQQ8~20U7Y1B
Pompe à chaleur de la série VRV IV Q+
4P546221-1 – 2018.09
5.3.4
Connexion frontale
Connexion inférieure Retirer les trous à enfoncer sur le bâti du bas
5.3.5
Obturez les tuyaux et trous de passage des fils à l'aide de matériau
d'étanchéité (non fourni), sinon la capacité de l'unité baissera et de
petits animaux pourraient entrer dans la machine.
5.3.6
Manipulation de la vanne d'arrêt
peut entraîner un
▪ Veillez à maintenir les vannes d'arrêt ouvertes pendant le
▪ Les vannes d'arrêt de gaz et de liquide sont fermées d'usine.
Ouverture/fermeture de la vanne d'arrêt
B
a
Résultat: La vanne est alors ouverte/fermée.
Unités extérieures multiples: Trous à
enfoncer
Connexion
Retirer les trous à défoncer de la plaque
avant pour connecter.
et acheminer la tuyauterie sous le bas.
Pour protéger de tout encrassement
Utilisation de la vanne d'arrêt et de
l'orifice de service
fonctionnement.
1 Retirez le capuchon pare-poussière.
2 Insérez une clé hexagonale (côté liquide: 4 mm, côté gaz:
8 mm) dans la vanne d'arrêt et tournez la vanne d'arrêt:
Dans le sens inverse des aiguilles d'une montre pour
ouvrir.
Dans le sens des aiguilles d'une montre pour fermer.
3 Serrez fermement la vanne d'arrêt lors de l'ouverture ou de la
fermeture de la vanne d'arrêt. Pour connaître le couple de
serrage correct, reportez-vous au tableau ci-dessous.
REMARQUE
Un couple inadéquat peut provoquer une fuite de
réfrigérant et une rupture de la vanne d'arrêt.
4 Remettez le capuchon pare-poussière.
5 Installation
Description
Manuel d'installation et d'utilisation
13
