1. DESCRIPTION DE LA CHAUDIERE

Les chaudières ECOBLOC du type Ecobloc 25 et Ecobloc 35 sont des appareils assurant deux services :
- le chauffage central par eau chaude
- la production d'eau chaude sanitaire
La chaudière ECOBLOC comprend :
- une chambre de combustion à haut rendement, à foyer borgne avec échangeur tubulaire à grandes
surfaces d'échange équipé de 7 turbulateurs en acier inoxydable.
- une porte foyère pivotante gauche / droite en acier doublée d'une épaisse isolation réfractaire.
- un ballon de production d'eau chaude sanitaire à accumulation en acier inoxydable 316Ti d'une
capacité de 80 litres ( ECOBLOC 25 ) ou de 100 litres ( ECOBLOC 35 ), immergé dans l'eau de
chauffage et muni d'une trappe de visite en partie supérieure.
- une isolation en laine de roche de 40 mm d'épaisseur sur toutes les faces.
- un habillage en tôle d'acier laqué d'une peinture époxy rouge et grise.
- une fiche 7 pôles mâle d'alimentation brûleur.

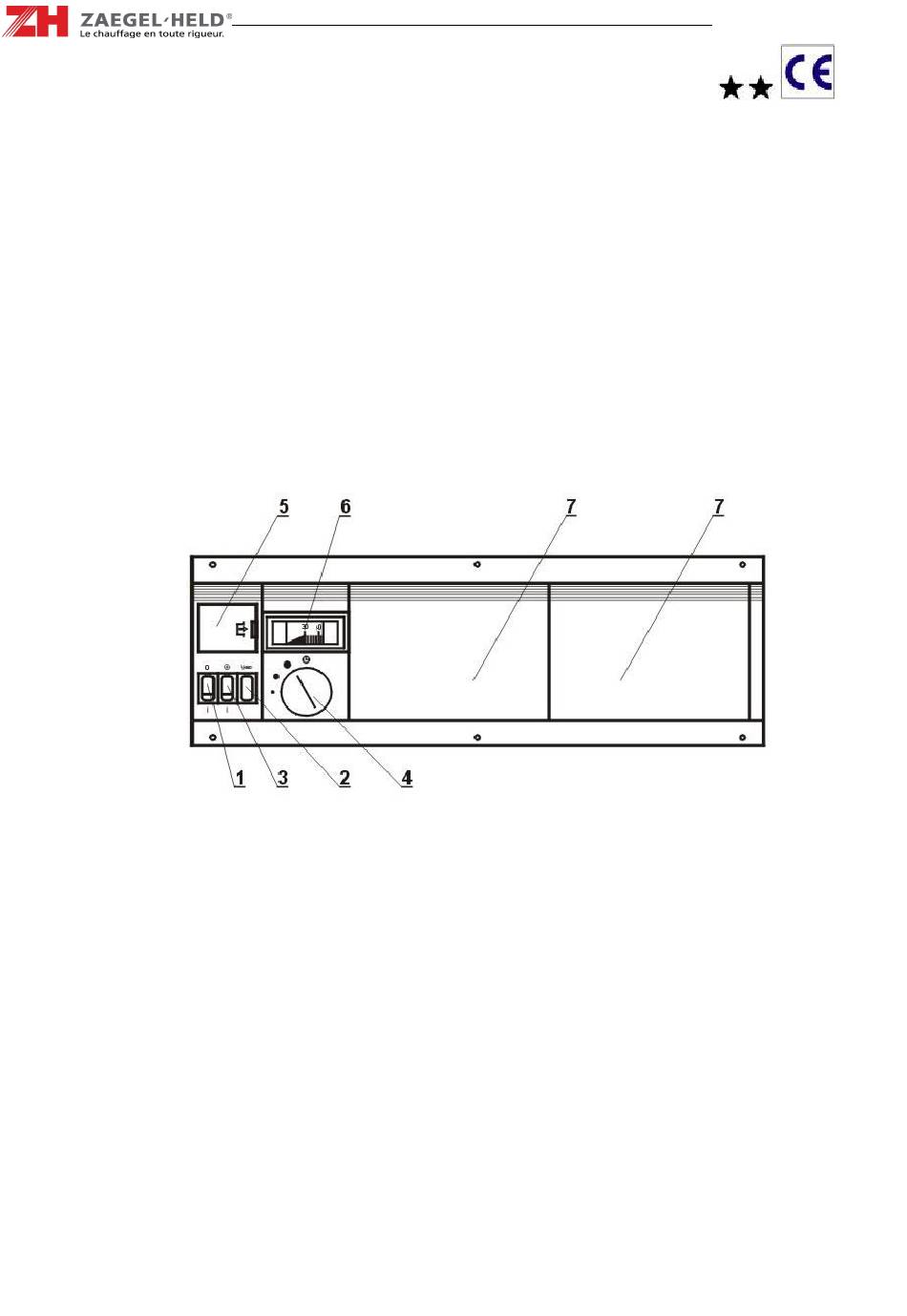

- un tableau de commande précâblé comprenant :
1. Interrupteur Marche / Arrêt
2. Voyant de mise en sécurité brûleur
3. Interrupteur circulateur chauffage
4. Aquastat de réglage chaudière ( 65°C à 90°C )
5. Aquastat de sécurité à réarmement manuel ( 110°C )
6. Thermomètre de chaudière
7. Pré découpe pour régulation analogique E 24 MP
Options :
- brûleur fioul type ST 120 KA.
- régulation analogique E 24 MP avec action sur vanne.
- commande à distance avec sonde d'ambiance FBR 1.
- servo-moteur de vanne type SM 40.
- kit hydraulique chaufferie avec vanne 4 voies manuelle, circulateur chauffage, manomètre et
soupape de sécurité chauffage ( voir page 7 ).
1 2 3
1. Interrupteur Marche / Arrêt
2. Interrupteur été/hiver
6
- 2 -
Gamme ECOBLOC
4 5
