Digital Projection Série E-Vision 6900

Le DMD™

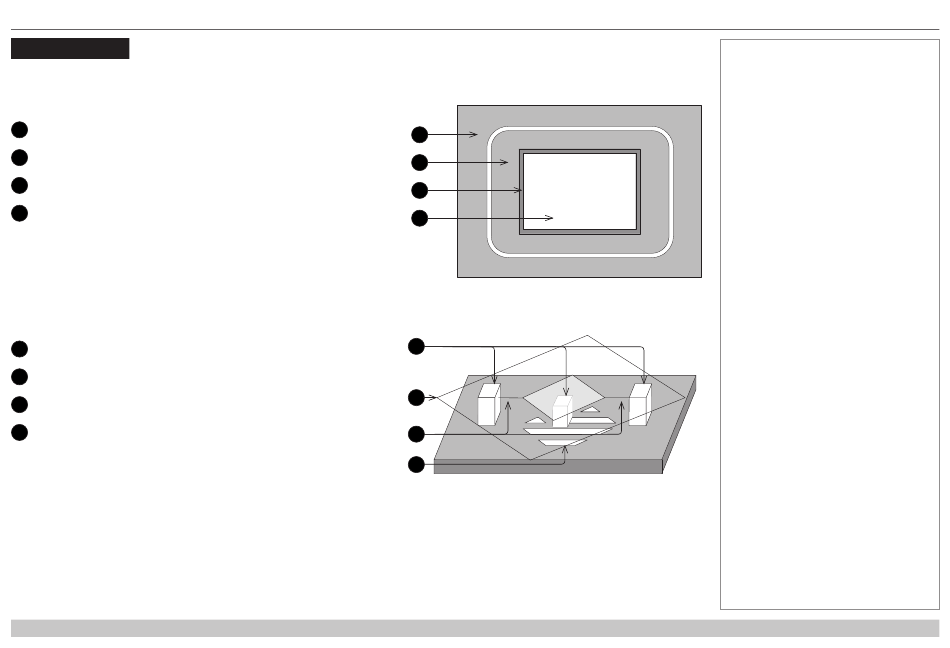

Un DMD™ (Digital Micromirror Device™) est un vrai modulateur de lumière numérique qui utilise une matrice d'environ 2,3 millions de miroirs
mobiles en aluminium, chacun représentant un pixel dans l'image finale projetée. Les micro-miroirs les plus extérieurs de la matrice restent
inactifs (bordure de miroirs) et ne sont pas utilisés pour construire l'image.
Boîtier
1
Blindage léger
2
Bordure de miroirs
3
Matrice
4
Chaque miroir est suspendu sur des électrodes d'adressage par une charnière de torsion disposée entre deux montants.
Montants de support
1
Miroir
2
Charnières de torsion
3
Électrode d'adressage de décalage
4
Guide de références

LE DMD™

1
2
3
4
DMD™
1
2
3
4
Miroir avec mécanisme d'inclinaison
Remarques
Rév. A mars 2017
