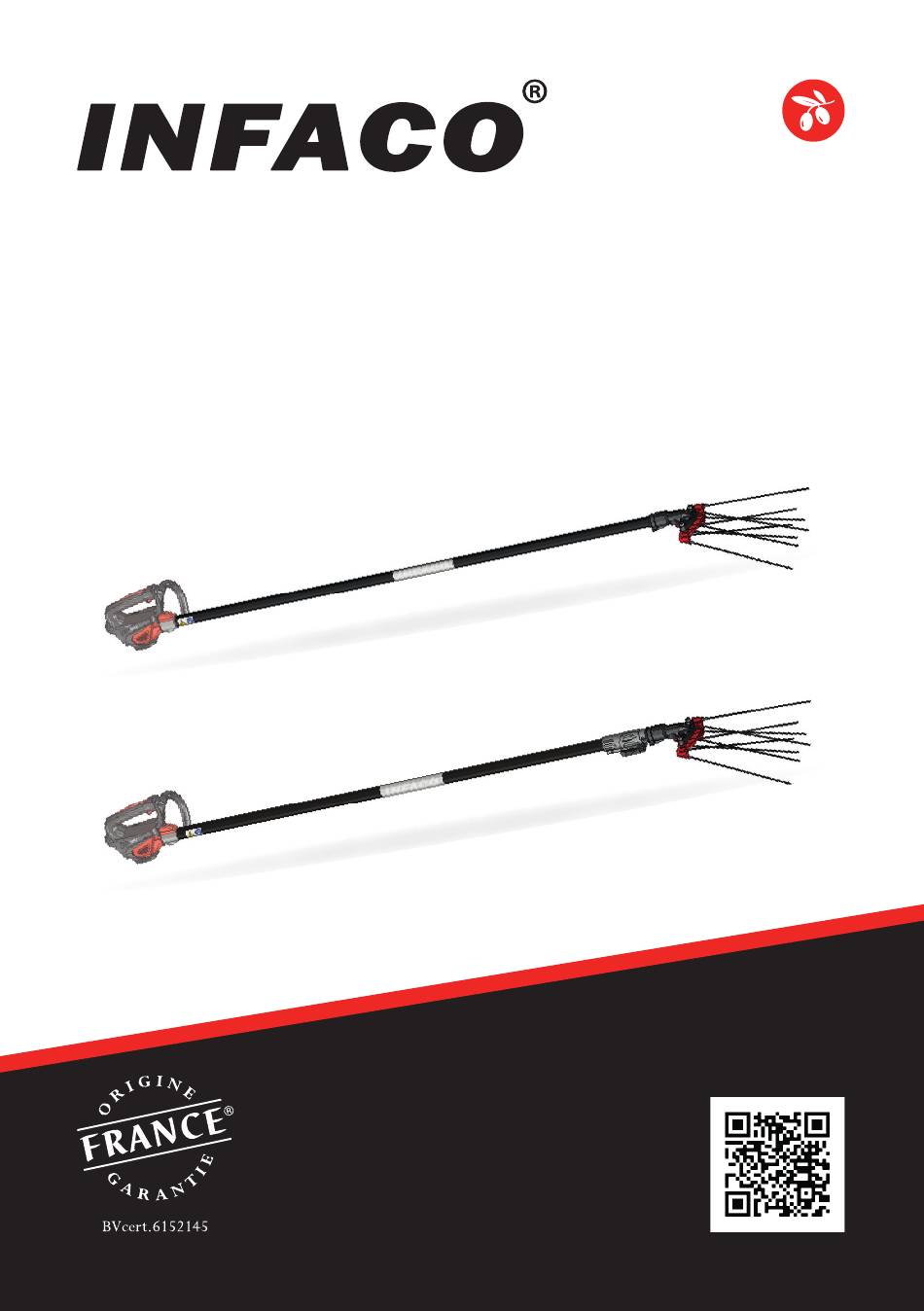

- Page 1 V5000p3A Vibreur à olives Notice originale d’utilisation -...
-
Page 2: Table Des Matières
sommaire PW3, une poignée multifonctions Outils compatibles Précautions avant emploi Équipement de protection individuelle Protection de l’environnement Vue générale du produit Batteries compatibles Guide d’utilisation Réglage de la vitesse Réglage de la perche télescopique Réglage du jeu des outils Précautions d’utilisation et sécurité Entretien et maintenance Instruction de sécurité... -
Page 3: Pw3, Une Poignée Multifonctions
PW3, une poignée multifonctions Outils à main + TR9 + SC160P3 + PWMP3 + THD600P3 + THD700P3 + PWP36RB Outils sur perche + PW930P3 + PW930P3 + PW930P3 + PW930P3 SC160P3 + TR9 + THD600P3 + THD700P3 + PB100P3 (binage) PB150P3 (binage) PB220P3 (binage) EP1700P3... -
Page 4: Outils Compatibles
Outils compatibles référence descriptif THD600P3 Taille-haie double, longueur du lamier 600mm. THD700P3 Taille-haie double, longueur du lamier 700mm. Elagueuse, capacité de coupe max. Ø150mm. SC160P3 Tête de scie, capacité de coupe max. Ø100mm. PW930p3 Rallonge carbone, longueur 930mm. Pw1830p3 Rallonge carbone, longueur 1830mm. PWT1650p3 Rallonge carbone, longueur 1650mm. -
Page 5: Précautions Avant Emploi
Pour l’élimination des déchets, respecter les prescriptions nationales spécifiques. > Les outils électriques ne doivent pas être jetés à la poubelle. > Le dispositif, les accessoires et l’emballage doivent être mis au recyclage. > Demander au revendeur agréé INFACO les informations d’actualité concernant l’élimination éco-compatible des déchets. -
Page 6: Vue Générale Du Produit

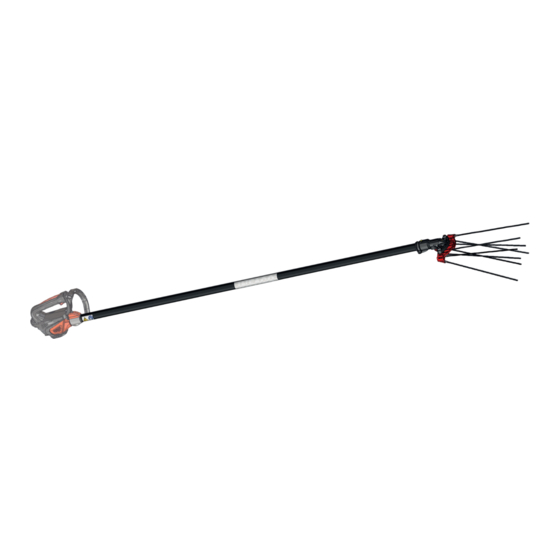

Vue générale du produit Supports de peigne Contenu du carton bâtons Notice Peigne gauche Tête de vibration Perche Peigne droit Caractéristiques Référence v5000p3AF v5000p3AT Alimentation nominale 48VCC Puissance max 960W Poids 3200g 3900g Longueur 2.25m 2,2m à 3m Vitesse 1040 battements / mn Ces caractéristiques sont données à... -
Page 7: Batteries Compatibles
Batteries compatibles Batterie 820Wh L850B Compatibilité câble L856CC Batterie 120Wh 831B Compatibilité câble 825S Batterie 500Wh L810B Compatibilité câble PW225S Batterie 150Wh 731B Compatibilité câble PW225S (nécessite le changement de fusible par 539F20). -
Page 8: Guide D'utilisation
Veuillez demander conseil à votre revendeur pour le montage du peigne. Un mauvais assemblage peut provoquer une usure du peigne ou des bâtons. Ref : E710 Il est vivement conseillé d’utiliser le tournevis INFACO (E710) pour le serrage pour ne pas abîmer les emboûts de serrage. - Page 9 Montage du peigne gauche :...
- Page 10 Montage du peigne droit :...
- Page 11 Montage des peignes : RONDELLE Ref : E712 CONTRE EFFORT Ref : CLE13...
- Page 12 RONDELLE CONTRE EFFORT...
- Page 13 Utiliser uniquement des batteries de la marque INFACO avec une tension d’alimentation 48 Volts. Toute utilisation avec une batterie autre que les batteries INFACO peut entrainer des dommages. Aucune garantie ne sera consentie sur la poignée motorisée en cas d’utilisation de batteries autres que celles fabriquées par la société INFACO.
- Page 14 > Serrer le papillon > Brancher le câble d’alimentation...
- Page 15 > Brancher la batterie > Premier démarrage & Sortie du mode veille 2 appuis courts sur la gâchette ON > 2 modes de mise en marche 1 appui court sur la gâchette = ON 1 appui court sur la gâchette = OFF 1 appui long sur la gâchette = ON Relâchez la gâchette = OFF...
-
Page 16: Réglage De La Vitesse
réglage de la vitesse 10 paliers de vitesse disponibles > À la mise sous tension > Pour entrer dans le mode réglage de la vitesse,faire un premier appui long sur la gâchette jusqu’au démarrage de la machine > Sélection de la vitesse souhaitée par appuis courts successifs sur la gâchette. 10 paliers de vitesse sont disponibles. -
Page 17: Réglage De La Perche Télescopique
réglage de la perche télescopique... -
Page 18: Réglage Du Jeu Des Outils
Réglage du jeu des outils Débrancher impérativement la machine. Pas de mouvement JEU OK Présence de mouvements REGLER LE JEU... -
Page 19: Précautions D'utilisation Et Sécurité
Précautions d’utilisation et sécurité L’outil est équipée d’un dispositif électronique de protection. Dès que l’outil se bloque sous l’infl uence d’une trop grande résistance, le dispositif électronique stoppe le moteur. Redémarrer l’outil : voir le paragraphe «Guide d’utilisation». Nous conseillons également de garder l’emballage de protection de loutil pour un éventuel retour en SAV à... -
Page 20: Entretien Et Maintenance
Entretien et maintenance Toutes les opérations d’entretien ou de maintenance doivent être effectuées, outil débranché de toutes sources d’énergie. Adapter ces fréquences d’entretien en fonction de votre sollicitation de l’outil. Utilisation occasionnelle, espacer les intervalles. Utilisation intensive, rapprocher les intervalles. Contrôle visuel de l’état Machine complète Nettoyage... - Page 21 Graissage Graisser abondamment la tête de vibration minimum une fois par jour, le matin avant de commencer le travail. Utiliser de la Graisse de type grade NLGI classe 2. > Dévisser la vis > Graisser par le trou conique Référence graisse de classe 2...
- Page 22 > Resserrer la vis quand le graissage est OK > Graissage poignée + emboût Graisser au minimum une fois par semaine...
-
Page 23: Instruction De Sécurité
Instruction de sécurité ATTENTION. Afin de réduire le risque de décharge électrique, de blessures et d’incendie lors de l’utilisation d’outils électriques, observez les mesures de sécurité fondamentales ci- dessous. Lisez et observez ces instructions avant d’utiliser l’outil et conservez ces instructions de sécurité... -
Page 24: Conditions De Garantie
La réparation ou le remplacement pendant la période de garantie ne donnent pas droit au prolongement ou renouvellement de la garantie initiale. Nous conseillons vivement aux utilisateurs de matériel INFACO en cas de panne, de se mettre en relation avec le revendeur vous ayant vendu l’outil. -
Page 25: Conseils
Conseils Maintenez de l’ordre dans votre domaine de travail. Le désordre dans le domaine de travail augmente le risque d’accident. Tenez compte de l’environnement du domaine de travail. N’exposez pas les outils électriques à la pluie. N’utilisez pas d’outils électriques dans un environnement humide ou mouillé. -
Page 26: Dépannage
Dépannage Perturbations Causes Solutions Remonter le peigne en suivant Mauvais montage du peigne la procédure. et contacter le revendeur si nécessaire. Resserrer le peigne en suivant la Mauvais serrage du peigne procédure. Resserrer les bâtons en suivant la Vibrations importantes Mauvais serrage d’un bâton procédure. - Page 27 à retourner à infaco Pour obtenir la validité de la garantie, EFFECTUER IMMEDIATEMENT EN LIGNE SUR : www.infaco.com, DÈS L’ACHAT DE L’OUTIL, votre déclaration de garantie ou retourner la présente fiche dûment complétée en LETTRES CAPITALES. Nom > ............Prénom > ..........
- Page 28 N° de série revendeur à conserver par le revendeur pour fichier clients INFACO INFACO S.A.S. Bois de Roziès 81140 CAHUZAC-SUR VERE France...
-
Page 29: Renseignements Techniques
Renseignements techniques ou S.A.V INFACO S.A.S. Bois de Roziès 81140 CAHUZAC-SUR VERE France Tél : (+33) 05 63 33 91 49 - Fax : (+33) 05 63 33 95 57 Mail : electrocoup@infaco.fr Vidéos techniques disponibles sur le site internet : www.infaco.com... -
Page 30: Déclaration De Conformité Ce
2005/88/EC (order of 22 may 2006). La personne autorisée à constituer le dossier technique au sein d’INFACO est M. ALVAREZ Grégory. The person authorized to compile the technical file within the company INFACO is Mr. Gregory ALVAREZ. POWERCOUP PW3 - V5000P3AF / V5000P3AT Niveau de pression acoustique pondéré... - Page 32 . i n f a c o . c o m FR - Manuel d’utilisation - Vibreur à olives V5000P3A NOT_V5000_FR_09_21...
