Noms et fonctions des parties

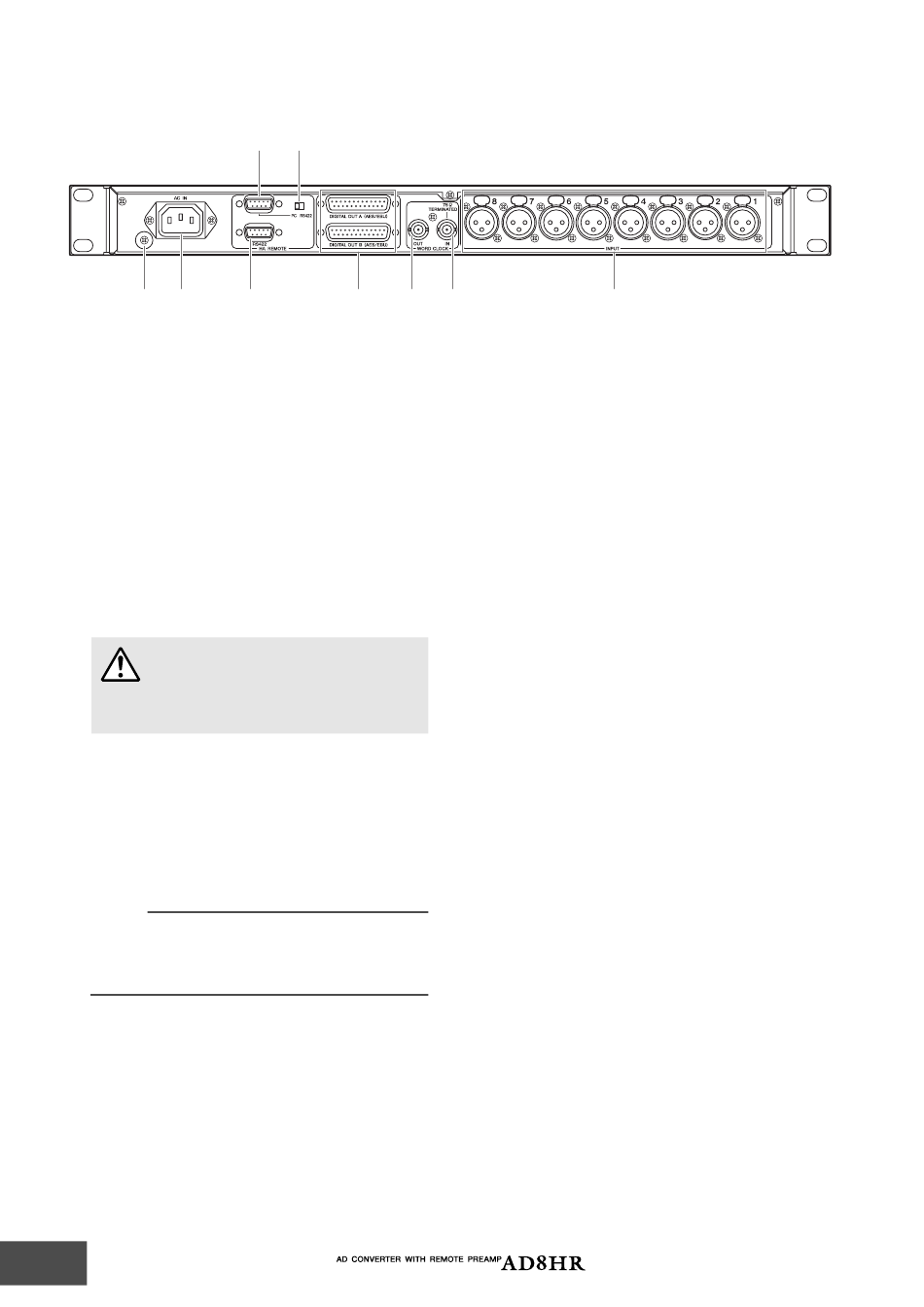

Panneau arrière
1 2
A
Vis de mise à la terre
Pour des raisons de sécurité, utilisez cette vis pour
relier l'AD8HR à la terre. Le câble d'alimentation
fourni est muni d'une fiche à trois broches. Si la prise
secteur est reliée à la terre, l'AD8HR sera mis
correctement à la terre via le câble d'alimentation. Par
contre, si la prise n'est pas correctement mise à la terre,
vous devez brancher cette vis à un point de masse
adéquat. La mise à la terre permet en outre d'éliminer
les bourdonnements, interférences et autres bruits.
B
Connecteur [AC IN] (Entrée CA)
Branchez le câble d'alimentation fourni dans ce
connecteur. Branchez-le d'abord dans l'AD8HR, puis
insérez la fiche dans la prise secteur.
Prenez soin d'utiliser le câble d'alimentation
fourni.
L'utilisation d'un autre câble risque d'entraîner
un dysfonctionnement, la production de chaleur
ou un incendie.
C
Connecteur [HA REMOTE] 1
Ce connecteur D sub à 9 broches est utilisé pour
connecter un ordinateur ou une console numérique
PM5D ou DM2000 de Yamaha et commander ainsi
l'AD8HR à distance. Dans un système AD8HR
multiple, connectez un AD8HR au connecteur
[HA REMOTE] 1 d'un autre AD8HR.
NOTE :
Visitez le site Web suivant de Yamaha pour obtenir les
informations les plus récentes sur les dispositifs capables
de commander l'AD8HR à distance.
http://www.yamahaproaudio.com/
6
3
4
5
6
7
8
9
D
Commutateur [PC RS422]
Si vous branchez un ordinateur au connecteur
[HA REMOTE] 1, paramétrez ce commutateur sur
PC. Par contre, si vous branchez une PM5D ou
DM2000 de Yamaha ou un autre AD8HR dans un
système à AD8HR multiples au connecteur [HA
REMOTE] 1, réglez-le sur RS422.
E
Connecteur [HA REMOTE] 2
Dans un système à AD8HR multiples, branchez un des
AD8HR au connecteur D sub à 9 broches d'un autre
AD8HR.
F
Connecteur [DIGITAL OUT A/B]
Ces connecteurs D sub à 25 broches produisent des
données audio numériques de format AES/EBU. En
mode Double Speed (Double vitesse), chaque
connecteur envoie des données audio numériques qui
sont acheminées depuis les canaux 1–8. En mode
Double Channel (Double canal), le connecteur
[DIGITAL OUT A] émet des données audio
numériques acheminées depuis les canaux 1–4 et le
connecteur [DIGITAL OUT B] depuis les canaux 5–8.
G
Connecteur [WORD CLOCK OUT]
Ce connecteur BNC envoie un signal d'horloge.
H
Connecteur [WORD CLOCK IN]
Ce connecteur BNC reçoit un signal d'horloge. Il est
équipé d'une terminaison à 75Ω.
I
Connecteurs INPUT 1–8
Ces connecteurs équilibrés de type XLR-3-31 sont
utilisés pour recevoir des signaux analogiques au
niveau des canaux correspondants.
