AUFBAU & ANSCHLüSSE
1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Nabe -2-.
2. Legen Sie das mitgelieferte Slipmat über die Nabe -2- auf den Plattenteller.
3. Stecken Sie das Gegengewicht -22- auf den Tonarm -15-.
HINwEIS! Die Gegengewichtsskala -21- muss dabei auf der dem DJ zugewandten Seite sein.
4. Schrauben Sie das Headshell -14- in den Tonarm -15- ein, nachdem Sie Ihr Tonabnehmersystem am Headshell wie folgt montiert haben:
5. Stecken Sie die Nadelbeleuchtung in die dafür vorgesehne Buchse -6-.
6. Verbinden Sie die Audio Ausgangskabel -23- mit den Audio Eingängen Ihres Mischpults. Eine Erdung des Plattenspielers ist nicht notwendig.
7. Verbinden Sie das Netzkabel mit der Anschlussbuchse -26- und mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Stellen Sie den Tonarmlift -18- auf die Position „AB". Bewegen Sie nun den Tonarm -15- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegen-
gewicht -22- durch Drehen im Uhrzeigersinn so ein, dass der Tonarm weder nach oben noch nach unten kippt, d.h. er sollte parallel zur Platte
ausbalanciert sein. Führen Sie den Tonarm anschließend wieder zurück in die Tonarmstütze -17-. Stellen Sie die Gegengewichtsskala -21- am Ge-
gengewicht so ein, dass die Position „0" über der Markierungslinie steht. Drehen Sie das Gegengewicht weiter im Uhrzeigersinn, bis die Skala den
Wert anzeigt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.

2. Anti-Skating-Rad

Übt Zentripetalkraft auf den Tonarm aus, damit dieser nicht nach außen hin über die Platte springt, verursacht durch die Zentrifugalkraft, die
durch die sich drehende Platte entsteht. Hersteller von Tonabnehmersystemen geben normalerweise detailierte angaben zur Einstellung an.
3. Tonarmhöhe
Falls es die Höhe des verwendeten Tonabnehmers erfordert, können Sie wie folgt die Tonarmhöhe verändern: Lösen Sie zunächst die Tonarmkranz-
Arretierung -20- aus der Position „LOCK". Nun können Sie den Tonarm mit dem Tonarmkranz -16- im Bereich der Skala um bis zu 6 Millimeter
anheben (0 Millimeter = Standardeinstellung). Bewegen Sie die Tonarmkranz-Arretierung wieder in die Position „LOCK", wenn Sie den Tonarm auf
den gewünschten Wert eingestellt haben.
ACHTUNG! Der Tonarm darf niemals über den Maximalwert von 6 Millimetern hinaus angehoben werden, da sonst Beschädigungen am Tonarm-
sockel nicht ausgeschlossen werden können; beachten Sie dazu unbedingt die Markierung auf dem Tonarmkranz!

4. Strom einschalten

Nachdem Sie alle Anschlüsse vorgenommen wurden, schalten Sie das Gerät mit dem EIN / AUS Schalter -3- ein; die integrierte Plattentellerbe-
leuchtung und die Nadelbeleuchtung -6- werden aktiviert.

5. Abspielen

Legen Sie die Schallplatte auf das Slipmat auf dem Plattenteller -1-. Wählen Sie mit den 33/45/78 Umschaltern -5- die passende Geschwindigkeit.
Die LED des entsprechenden Umschalters leuchtet auf.
HINwEIS! Um die Abspielgeschwindigkeit 78 Umdrehungen pro Minute zu aktivieren, drücken Sie beide 33/45 Umschalter -5- gleichzeitig.
Beide LEDs leuchten auf.
Drücken Sie einen der beiden START/STOP Taster -4-. Entfernen Sie den Nadelschutz vom Tonabnehmersystem. Stellen Sie nun den Tonarmlift -18-
in die Position „AUF" und bewegen Sie den Tonarm -15- über die abzuspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmlift
in die Position „AB", so dass sich der Tonarm auf die Schallplattenrille senkt.
HINwEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle absen-
ken. Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.
Durch Drücken des Rückwärtslauf-Schalters -9- dreht sich der Plattenteller gegen den Uhrzeigersinn; die LED leuchtet auf. Es stehen sämtliche
Funktionen des RP-7000 zur Verfügung. Durch nochmaliges Drücken dreht sich der Plattenteller wieder im Uhrzeigersinn; die LED erlischt.

6. Nadelbeleuchtung

Die Nadelbeleuchtung -6- wird automatisch mit Einschalten des Stroms aktiviert. Sie können die Lampe im Radius von 360 frei ausrichten.
HINwEIS! Falls Sie keine Beleuchtung der Nadel wünschen, ziehen Sie die Nadelbeleuchtung einfach aus der Buchse heraus.
4

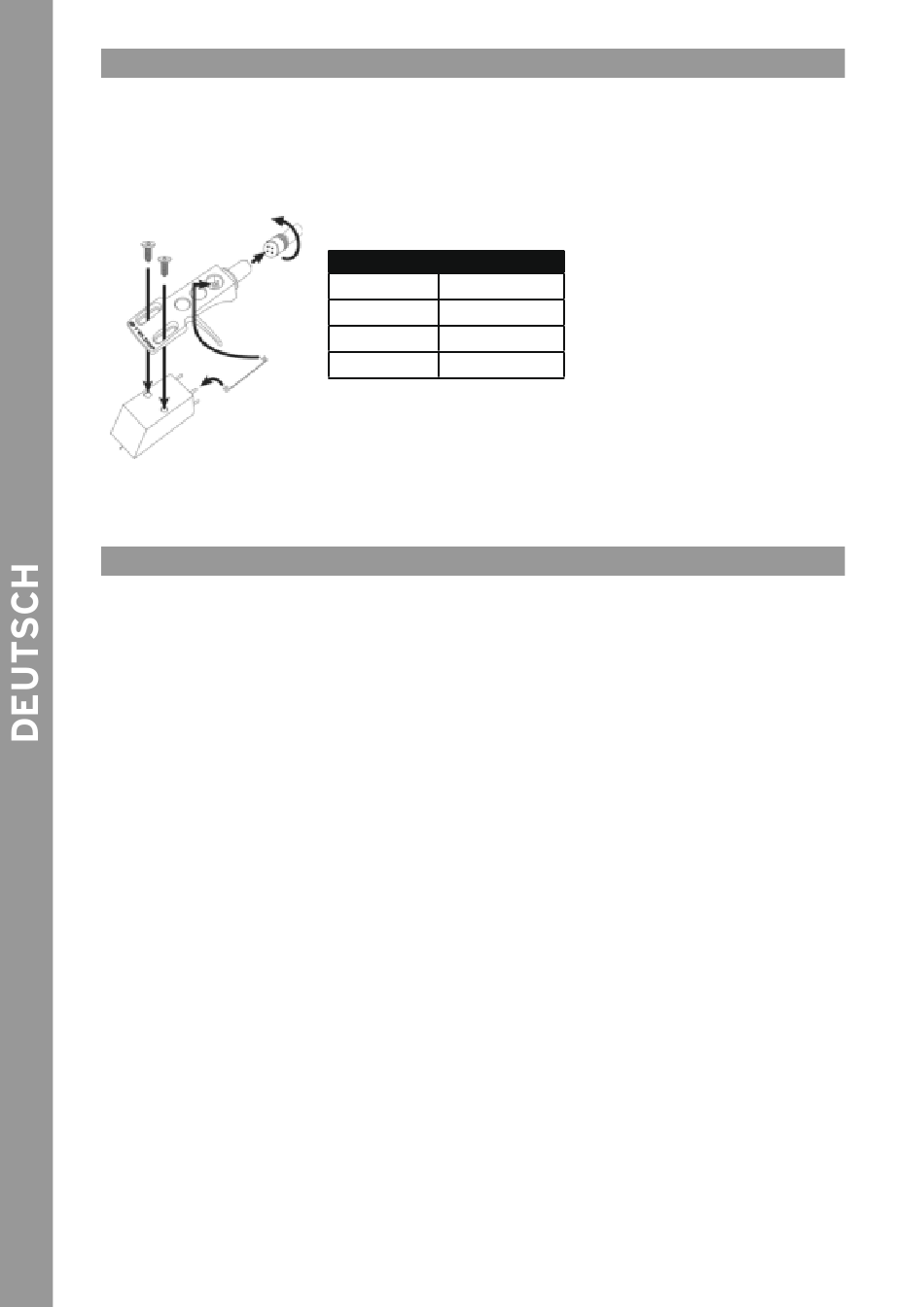

a) Verbinden Sie die Anschlussdrähte des Headshells mit den Anschlüssen des Tonabnehmersystems und
beachten Sie die Übereinstimmung der Drähtebelegung:
FARBE KANAL & POLUNG
I. weiß (L+) Links, Plus-Pol
II. Blau (L-) Links, Minus-Pol
III. Rot (R+) Rechts, Plus-Pol
IV. Grün (L-) Rechts, Minus-Pol
b) Befestigen Sie das Tonabnehmersystem mit den ihm beiligenden Befestigungsschrauben.
HINwEIS! wenn Sie anstatt eines Headshell-Tonabnehmersystems ein direktmontierbares SME-Tonab-
nehmersystem verwenden, so schrauben Sie dieses direkt in den Tonarm -15- ein; das Headshell findet
dann keine Verwendung.
