MONTAJE y CONEXIONES
1. Fije el plato giradiscos -1- al motor. Para ello, coloque el plato giradiscos sobre el eje -2-.
2. Coloque el slipmat suministrado por el eje -2-, sobre el plato giradiscos.
3. Inserte el contrapeso -22- en el brazo fonocaptor -15-.
¡AVISO! La escala de contrapeso -21- debe estar frente al DJ.

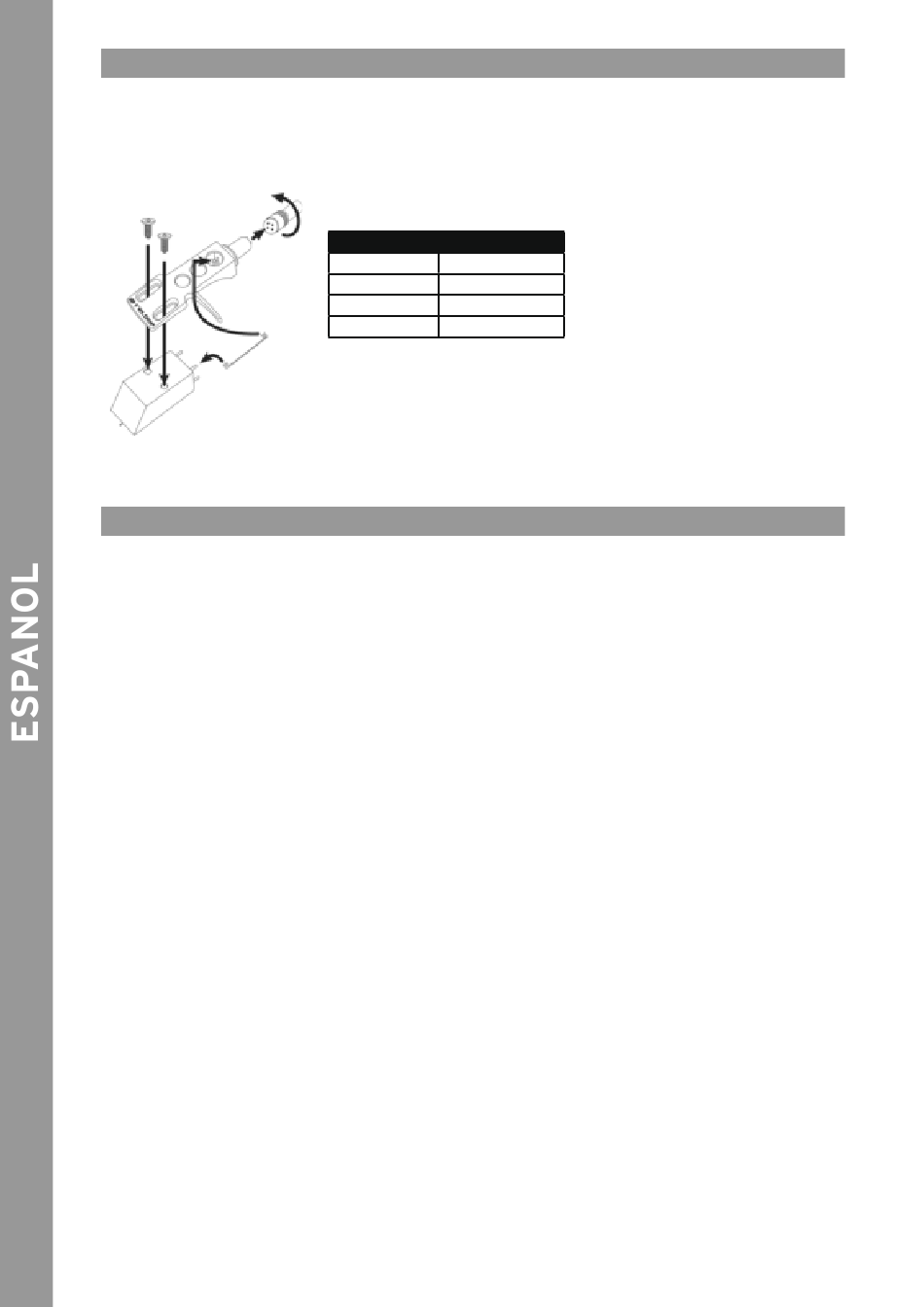

4. Atornille la cápsula -14- en el brazo -15- después de haber instalado el sistema fonocaptor en la cápsula de esta manera:
5. Inserte la iluminación de la aguja en la conexión correspondiente -6-.
6. Conecte el cable de salida de audio -23- con las entradas de audio de la consola de mezclas. No es necesaria una conexión a tierra del toca-
discos.
7. Conecte el cable de red a la clavija de conexión -26- y un enchufe.
MANEJO
1. Contrapeso
Ajuste el elevador del brazo -18- a la posición „DOWN". Mueva el brazo -15- hasta situarlo justo antes del plato giradiscos -1-. Ajuste el contrapeso
-22- girándolo en sentido horario de manera que el brazo no suba ni baje; es decir, debe quedar equilibrado y paralelo al plato. Dirija de nuevo
el brazo a su soporte -17-. Ajuste la escala de contrapeso -21- en el contrapeso, de manera que la posición „0" quede por encima de la línea de
marcado. Continúe girando el contrapeso en sentido horario hasta que la escala indique el valor correspondiente a la fuerza recomendada para la
aguja del sistema fonocaptor.
2. Rueda anti-deslizamiento (anti-skating)
Ejerce una fuerza centrípeta sobre el brazo fonocaptor para que este no salte al exterior por encima del disco, causada por la fuerza centrífuga
generada por el disco giratorio. En general los fabricantes facilitan información detallada para el ajuste de los sistemas fonocaptor.
3. Altura del brazo
Si es necesario cambiar la altura del brazo, puede cambiar la altura de la siguiente manera: Primero posicione el bloqueo del aro del brazo -20- en
la posición „LOCK". A continuación, eleve el brazo junto con el aro -16- dentro del baremo de la escala hasta un máximo de 6 mm (0 mm = ajuste
estándar). Coloque el bloqueo del aro del brazo de nuevo en la posición „LOCK" cuando haya situado el brazo fonocaptor en el valor deseado.
¡ATENCIÓN! No eleve nunca el brazo por encima de la altura máxima de 6 milímetros ya que podría dañarse la base del brazo. ¡Tenga en cuenta
la marca del aro del brazo!
4. Conectar la corriente
Después de realizar todas las conexiones, encienda el equipo con el interruptor ON/OFF -3-; de esta forma se activará la luz integrada del plato
giradiscos y la luz de la aguja -6-.
5. Reproducción
Coloque el disco en el slipmat del plato giradiscos -1-. Utilice los selectores 33/45/78 -5- para ajustar la velocidad adecuada. Se ilumina el LED del
selector correspondiente.
¡AVISO! Para activar la velocidad de reproducción de 78 RPM, pulse ambos selectores 33/45 -5- a la vez. Ambos LED se iluminan.
Pulse uno de los dos botones del pulsador START/STOP -4-. Retire la protección de la aguja del sistema fonocaptor. A continuación, coloque el
elevador del brazo -18- en la posición „UP" y sitúe el brazo fonocaptor -15- en la posición deseada del disco. Coloque el elevador del brazo en la
posición „DOWN" para que el brazo fonocaptor baje hacia el surco del vinilo.
¡AVISO! Es posible dejar el elevador del brazo permanentemente en la posición „DOWN" y bajar el brazo manualmente a la posición deseada.
Al hacerlo, asegúrese de no dañar la aguja del sistema fonocaptor.
Al pulsar el interruptor de retroceso -9-, el plato giradiscos gira en sentido antihorario y el LED se ilumina. Tiene a su disposición todas las funcio-
nes del RP-8000. Al pulsar de nuevo el interruptor, el plato giradiscos gira en sentido horario y el LED se apaga.
6. Iluminación de la aguja
La luz de la aguja -6- se activa automáticamente al activar la corriente. Puede orientar la luz en un radio de 360°.
¡AVISO! Si no desea utilizar la iluminación de la aguja, simplemente retire la luz de la aguja del conector correspondiente.
7. Control fino de la velocidad
Utilice el Pitchfader -13- para ajustar de forma precisa la velocidad del disco. Utilice los selectores del rango de variación pitch -10- para seleccionar
un rango de entre +/- 8% y +/- 16%. El LED correspondiente se ilumina.
¡AVISO! Para seleccionar un rango de variación pitch de ±50%, pulse ambos selectores del rango de variación pitch a la vez y ambos LED se
iluminan.
Si desea reproducir el disco a la velocidad original, deslice el Pitch Fader a la posición ±0%. Utilice el interruptor del bloqueo de cuarzo -11- para
desactivar el control fino de la velocidad. El LED del interruptor se ilumina. Al pulsar de nuevo, se activa el control fino de la velocidad otra vez: El
tocadiscos regresa a la velocidad ajustada con el Pitch Fader y el LED del interruptor se apaga. El LED del bloqueo de cuarzo -12- se ilumina durante
la velocidad original y con el control fino de la velocidad desactivado; con una velocidad distinta se apaga.
16
a) Conecte los cables de conexión de la cápsula con las conexiones del sistema fonocaptor y preste aten-
ción a la asignación de cables:
COLOR: Canal y polaridad
I. Blanco (L+) Izquierda, polaridad +
II. Azul (L-) Izquierda, polaridad -
III. Rojo (R+) Derecha, polaridad +
IV. Verde (R-) Derecha, polaridad -
b) Fije el sistema fonocaptor con los tornillos de sujeción suministrados.
¡AVISO! Si en lugar de utilizar un sistema fonocaptor con cápsula, utiliza un sistema fonocaptor SME
de montaje directo, atorníllelo directamente al brazo -15- ya que en este caso la cápsula no tiene
ningún uso.
