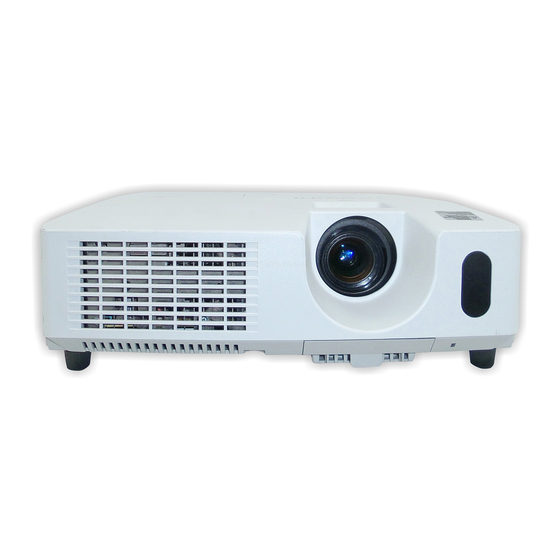

Page 1 Projecteur CP-X2514WN/CP-X3014WN/ CP-X4014WN/CP-WX3014WN Manuel d'utilisation (détaillé) Guide d'utilisation Merci d'avoir acheté ce projecteur. AVERTISSEMENT ►Avant d'utiliser ce produit, veuillez lire tous les manuels le concernant. Assurez-vous de lire le Guide de sécurité en premier. Après les avoir lus, rangez-les dans un endroit sûr pour pouvoir vous y reporter par la suite.
Page 2 Lire ce Guide de sécurité en premier. Projecteur Manuel d'utilisation - Guide de sécurité Merci d'avoir acheté ce projecteur. ATTENTION • Avant l’usage, veuillez lire attentivement le mode d’emploi de ce projecteur afin d’être sûr d’avoir bien compris comment l’utiliser. Après l’ avoir lu, rangez-le à...
Page 3 Consignes De Sécurité AVERTISSEMENT Ne jamais utiliser le projecteur si vous détectez un problème quelconque. Tout fonctionnement anormal, se manifestant par de la fumée, une odeur suspecte, pas d'image, pas de son, trop de son, un boîtier, des éléments ou des câbles défectueux, la pénétration de liquides ou de corps étrangers etc., peut provoquer un incendie ou un choc électrique.
Page 4 Consignes De Sécurité (Suite) AVERTISSEMENT Faites attention, le projecteur peut atteindre des températures élevées. Lorsque la lampe est allumée, elle génère des températures élevées. Celles- ci peuvent provoquer un incendie ou des brulûres. Soyez particulièrement vigilant si vous avez des enfants à la maison. Ne touchez pas l'objectif, les ventilateurs ni les fentes de ventilation pendant que vous utilisez l'appareil ou juste après son utilisation, afin d'éviter de vous brûler.
Page 5 Consignes De Sécurité (Suite) AVERTISSEMENT Faites attention lors de la manipulation de la lampe source de lumière. Le projecteur utilise une lampe en verre à vapeur de mercure à haute pression. La lampe peut se briser bruyamment ou se griller. Lorsque la lampe explose, il peut arriver que des éclats de verre pénètrent dans le logement de la lampe et que des vapeurs de mercure s’échappent à...
Page 6 Consignes De Sécurité (Suite) ATTENTION Soyez prudent lorsque vous déplacez le projecteur. Toute négligence de votre part risque de provoquer des dommages corporels ou matériels. • Ne déplacez pas le projecteur pendant que vous l'utilisez. Avant de le déplacer, débranchez le cordon électrique et toutes les connexions externes, et fermez la porte coulissante ou le capuchon de l'objectif.
Page 7 Consignes De Sécurité (Suite) ATTENTION Pour une déconnexion totale, retirez le cordon électrique. • Pour des raisons de sécurité, débranchez le cordon électrique si vous ne comptez pas utiliser le projecteur pendant de longues périodes. • Avant de nettoyer l'appareil, mettez-le hors tension et débranchez-le de l'alimentation Débranchez la prise murale.
Page 8 Consignes De Sécurité (Suite) REMARQUE Note sur les consommables. La lampe, les panneaux LCD, les polariseurs et autres composants optiques, ainsi que le filtre à air et les ventilateurs de refroidissement ont tous une durée de vie différente. Il peut être nécessaire de remplacer ces pièces après une longue période d'utilisation.
Page 9 Lampe AVERTISSEMENT HAUTE TENSION HAUTE TEMPÉRATURE HAUTE PRESSION Le projecteur utilise une lampe en verre à vapeur de mercure à haute pression. Si vous secouez ou que vous éraflez la lampe ou que vous la touchez lorsqu’elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de se griller.
Page 10 Réglementations Avertissement FCC Cet appareil est conforme à la section 15 de la réglementation de la FCC. Son opération est sujette aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes interférences reçues, y compris celles capables d’entraver sa bonne marche.
Page 11: Table Des Matières
Table des matières Introduction ....3 Menu ENTR....38 , N. Caractéristiques ....3 ROGRESSIF VIDÉO COUL...
Page 12: Introduction
Introduction Introduction Caractéristiques Le projecteur vous offre les fonctions suivantes. Le projecteur est équipe d’une grande variété de ports I/O pour couvrir tout vos besoins professionnels. Le port HDMI permet l’utilisation d’accessoires images numériques variés pour de meilleures images à l’écran. Si vous insérez un périphérique de stockage USB, comme une clé...
Page 13: Identiﬁcation Des Pièces Composantes
Introduction Identiﬁcation des pièces composantes Projecteur (11) (12) (1) Couvercle de la lampe ( La lampe est à l’intérieur. (2) Haut-parleur ( 20, 45) (3) Couvre-ﬁltre ( Le ﬁltre à air et l’entrée d’air sont à l’intérieur. (4) Pieds de l’élévateur (x2) ( (5) Boutons de l’élévateur (x2) ( (6) Capteur distant ( (7) Objectif (...
Page 14 Introduction Identiﬁcation des pièces composantes (suite) Panneau de contrôle (1) Touche STANDBY/ON ( (2) Touche INPUT ( (3) Touche MENU ( (4) Voyant LAMP ( 101) (5) Voyant TEMP ( 101) (6) Voyant POWER ( 101) Panneau arrière ( 10~14) (1) Port LAN (11) Port COMPUTER IN2 (2) Port USB TYPE A...
Page 15 Introduction Identiﬁcation des pièces composantes (suite) (10) Télécommande COMPUTER MY SOURCE/ VIDEO DOC.CAMERA (1) Touche VIDEO ( ASPECT AUTO SEARCH BLANK (2) Touche COMPUTER ( (16) (12) FREEZE MAGNIFY PAGE VOLUME (3) Touche SEARCH ( (14) DOWN (4) Touche STANDBY/ON ( (11) MY BUTTON MUTE...
Page 16: Mise En Place
Mise en place Mise en place Installer le projecteur en fonction de l’environnement et de l’usage envisagé. En cas d’installation spéciale, notamment dans le cas d’une suspension au plafond, les accessoires de montage spéciﬁ és ( Caractéristiques techniques dans le Manuel d’utilisation (résumé)) et une maintenance spéciﬁ que peuvent s’avérer nécessaires.
Page 17 Mise en place Disposition (suite) ►Installer le projecteur à un endroit où vous avez AVERTISSEMENT facilement accès à la prise de courant. En cas d’anomalie, débranchez immédiatement le projecteur. Sinon, vous risquez de déclencher un incendie ou un choc électrique. ►Veiller à...
Page 18 Mise en place Disposition (suite) ATTENTION ►Placez le projecteur dans un endroit frais et assurez- vous que la ventilation y est sufﬁsante. Le projecteur peut s’éteindre automatiquement ou mal fonctionner si sa température interne est trop élevée. Il existe également un risque d’incendie et/ou de choc électrique si vous utilisez un projecteur endommagé.
Page 19: Connecter Vos Appareils
Mise en place Connecter vos appareils Avant de raccorder le projecteur à un appareil, vériﬁez dans le manuel de l’appareil qu’il est bien adapté à une utilisation avec ce projecteur et préparez les éléments nécessaires à la connexion, à savoir un câble convenant au signal de l’appareil. Consultez votre revendeur si l’accessoire nécessaire n’a pas été...
Page 20 Mise en place Connecter vos appareils (suite) Ordinateur • Avant de connecter le projecteur à un ordinateur, consultez le manuel REMARQUE de l’ordinateur et vériﬁez la compatibilité du niveau du signal, les méthodes de synchronisation et la sortie de la résolution d’afﬁchage vers le projecteur. - Des adaptateurs peuvent être nécessaires pour l'entrée de certains signaux sur ce projecteur.
Page 21 Mise en place Connecter vos appareils (suite) Ordinateur Périphérique externe Point d’accès Adaptateur USB sans ﬁl (en option) Périphérique de stockage ATTENTION ►Avant de connecter le projecteur à un réseau, veillez à obtenir le consentement de l’administrateur de réseau. ►Ne pas connecter le port LAN à un réseau quelconque qui pourrait avoir une tension excessive.
Page 22 Mise en place Connecter vos appareils (suite) Lecteur VCR/DVD/Blu-ray Disc • Le port HDMI de ce modèle est compatible avec HDCP (High- REMARQUE bandwidth Digital Content Protection) et par conséquent peut afﬁcher un signal vidéo en provenance de lecteurs DVD ou similaire compatibles avec HDCP. - L’HDMI est compatible avec les signaux suivants.
Page 23 Mise en place Connecter vos appareils (suite) Haut-parleurs Ecran (avec un ampliﬁcateur) Système Micro • Si un bruit de fond intense est émis du haut-parleur, éloignez le REMARQUE microphone du haut-parleur. Fonction Microphone • Il est possible de brancher un microphone dynamique au port MIC avec une mini-ﬁche de 3,5 mm.
Page 24: Connecter L'alimentation Électrique
Mise en place Connecter l'alimentation électrique Connectez le connecteur du cordon d'alimentation à la AC IN (prise c.a.) du projecteur. Connectez fermement la prise du cordon d'alimentation à la prise. Quelques secondes AC IN après l'insertion le voyant POWER s'allumera Cordon en orange et en continu.
Page 25: Attacher Le Couvercle De L'adaptateur
Mise en place Attacher le couvercle de l’adaptateur Utiliser le couvercle de l’adaptateur fourni pour éviter que l’adaptateur USB sans ﬁl ne se dégage facilement. Desserrer la vis (marqué d’un triangle) sur la partie inférieure gauche du port USB TYPE A. Insérer la languette du couvercle dans le trou situé...
Page 26: Télécommande
Retirez le couvercle à piles en tirant sur son crochet. Alignez et insérez les deux piles AA (HITACHI MAXELL, n° de pièce LR6 ou R6P) en respectant leurs terminaux plus et moins, comme indiqué dans la télécommande. Replacez le couvercle à piles dans la direction de la ﬂèche en le poussant jusqu'au déclic.
Page 27: Modiﬁer La Fréquence Du Signal De La Télécommande
Télécommande Modiﬁer la fréquence du signal de la télécommande La télécommande fournie propose deux choix pour la fréquence du signal, VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Mode 1 : NORMAL et Mode 2 : HAUTE. En cas de dysfonctionnement de ASPECT AUTO SEARCH BLANK...
Page 28: Mise Sous/Hors-Tension
Mise sous/hors-tension Mise sous/hors-tension Mise sous tension Touche STANDBY/ON Assurez-vous que le cordon d'alimentation Voyant POWER est solidement et correctement branché au projecteur et à la prise. S'assurez que le voyant POWER reste constamment allumé en orange ( 101). Ôter ensuite le protège-objectif. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande.
Page 29: Opération
Opération Opération Régler le volume Touche VOLUME +/- Utilisez les touches VOLUME +/VOLUME - pour régler le VIDEO COMPUTER MY SOURCE/ DOC.CAMERA volume. ASPECT AUTO SEARCH BLANK Une boîte de dialogue apparaîtra sur l'écran pour vous aider MAGNIFY FREEZE PAGE VOLUME à...
Page 30: Sélectionner Un Signal D'entrée
Opération Sélectionner un signal d'entrée Touche Appuyez sur la touche INPUT du projecteur. INPUT Chaque pression sur cette touche fait commuter le port d’entrée du projecteur, du port actuellement utilisé au suivant, comme suit. COMPUTER IN1 COMPUTER IN2 VIDEO USB TYPE A S-VIDEO USB TYPE B COMPONENT (Y, Cb/Pb, Cr/Pr)
Page 31: Rechercher Un Signal D'entrée
Pour un signal d’entrée depuis le port LAN, USB TYPE A ou USB TYPE B ou en l’absence de signal CP-X2514WN, CP-X3014WN, CP-X4014WN: 4:3 (ﬁxé) CP-WX3014WN: 16:10 (ﬁxé) ● La touche ASPECT ne fonctionnera pas si aucun signal correct n’est entré.
Page 32: Régler L'élévateur Du Projecteur
Opération Régler l’élévateur du projecteur Si le projecteur est posé sur une surface inégale, utilisez les pieds réglables pour mettre le projecteur à l’horizontale. 14° L’utilisation des pieds permet aussi d’incliner le projecteur pour améliorer l’angle de projection à l’écran, surélevant la partie avant du projecteur d’une amplitude de 14 degrés.
Page 33: Utiliser La Fonction De Réglage Automatique
Opération Utiliser la fonction de réglage automatique Touche AUTO Appuyez sur la touche AUTO de la télécommande. Appuyez sur cette touche pour réaliser les actions suivantes. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Pour un signal d’ordinateur ASPECT AUTO SEARCH BLANK La position verticale, la position horizontale et la phase horizontale MAGNIFY FREEZE PAGE...
Page 34: Corriger Les Distorsions Trapézoïdales
Opération Corriger les distorsions trapézoïdales Touche KEYSTONE Appuyez sur la touche KEYSTONE de VIDEO COMPUTER MY SOURCE/ la télécommande. Une boîte de dialogue DOC.CAMERA apparaîtra à l’écran pour vous aider à ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME corriger la distorsion. DOWN Utilisez les touches ▲/▼...
Page 35: Utiliser La Fonction De Grossissement
Opération Utiliser la fonction de grossissement MAGNIFY Touche ON/OFF Appuyez sur la touche MAGNIFY ON de la télécommande. L’image est agrandie et la boîte de VIDEO COMPUTER MY SOURCE/ DOC.CAMERA dialogue MAGNIFIEZ s’afﬁche à l’écran. Lorsque ASPECT AUTO SEARCH BLANK vous appuyez sur la touche MAGNIFY ON pour FREEZE MAGNIFY...
Page 36: Effacement Temporaire De L'écran
Opération Effacement temporaire de l’écran Touche FREEZE Appuyer sur la touche FREEZE de la télécommande. L’indication « REPOS » va apparaître sur l’écran (toutefois VIDEO COMPUTER MY SOURCE/ DOC.CAMERA l’indication n’apparaîtra pas quand l’option DESACTI. est ASPECT AUTO SEARCH BLANK sélectionnée pour la rubrique MESSAGE dans le menu MAGNIFY FREEZE...
Page 37: Utiliser La Fonction De Menu
Opération Utiliser la fonction de menu Ce projecteur offre les menus suivants : IMAGE, AFFICHAGE, ENTR., INSTALLAT°, AUDIO IN, ECRAN, OPT., RÉSEAU, SECURITE. et MENU COURT. Le MENU COURT est composé des fonctions fréquemment utilisées, et les autres menus sont classés selon leurs objectifs respectifs et présentés de manière commune dans le MENU AVANCÉ.
Page 38 Opération Utiliser la fonction de menu (suite) Pour fermer le MENU, appuyez à nouveau sur la touche MENU. Ou sélectionnez ARRÊT et appuyez sur la touche ◄ du curseur ou la touche ENTER. Même si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement après environ 30 secondes.
Page 39: Menu Court
MENU COURT MENU COURT A partir du MENU COURT, vous pouvez accéder aux rubriques afﬁchées dans le tableau ci-dessous. Sélectionnez une rubrique à l’aide des touches ▲/▼ du curseur. Effectuer ensuite l’opération souhaitée selon le tableau suivant. Rubrique Description Commuter le mode de rapport de format avec les touches ◄/►. ASPECT Se reporter à...
Page 40: Temps Filtre , Langue , M
MENU COURT Rubrique Description L’utilisation des touches ◄/► active/désactive le mode Éco. MODE ÉCO. Se reporter à la rubrique MODE ÉCO. dans le Menu INSTALLAT° 43). Commuter le mode pour le statut de miroir avec les touches ◄/►. MIROIR Se reporter à la rubrique MIROIR dans le Menu INSTALLAT° ( 43).
Page 41: Menu Image
Menu IMAGE Menu IMAGE A partir du Menu IMAGE, vous pouvez accéder aux rubriques afﬁchées dans le tableau ci-dessous. Sélectionnez une rubrique à l’aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique.
Page 42 Menu IMAGE Rubrique Description Commuter le mode de température de couleur avec les touches ▲/▼. 1 HAUTE 1 PERSONNAL. 2 MOYENN 2 PERSONNAL. 6 PERSONNAL. 3 BASSE 6 HT INTENS-3 3 PERSONNAL. 5 PERSONNAL. 5 HT INTENS-2 4 PERSONNAL. 4 HT INTENS-1 Pour régler PERSONNAL.
Page 43 Menu IMAGE Rubrique Description Régler la netteté avec les touches ◄/►. Faible Forte NETTETE • Des bruits et/ou un clignotement passager de l’écran peuvent être remarqués lors des réglages. Il ne s’agit pas d’un dysfonctionnement. Modiﬁer le mode de contrôle de l’iris actif avec les touches ▲/▼. PRESENT.
Page 44: Menu Affichage
Pour un signal d’entrée depuis le port LAN, USB TYPE A ou USB TYPE B ou en l’absence de signal CP-X2514WN, CP-X3014WN, CP-X4014WN: 4:3 (ﬁxe) CP-WX3014WN: 16:10 (ﬁxe) • Le mode NORMAL conserve le rapport de format initial du signal.
Page 45 Menu AFFICHAGE Rubrique Description Ajuster la position verticale avec les touches ◄/►. Vers le bas Vers le haut • Un réglage excessif de la position verticale peut provoquer l’apparition de parasites à l’écran. Dans ce cas, réinitialiser la position verticale sur son paramétrage par défaut. Appuyer sur la touche RESET quand la POSIT.V est sélectionnée pour réinitialiser POSIT.V la POSIT.V sur le paramétrage par défaut.
Page 46 Menu AFFICHAGE Rubrique Description Ajuster la phase horizontale pour éliminer le scintillement avec les touches ◄/►. Droite Gauche PHASE.H • Cette rubrique peut être uniquement sélectionnée pour un signal d’ordinateur ou un signal de composants vidéo. Cette fonction n'est pas disponible pour LAN, USB TYPE A, USB TYPE B ou HDMI. Ajuster la taille horizontale avec les touches ◄/►.
Page 47: Menu Entr
Menu ENTR. Menu ENTR. A partir du Menu ENTR. vous pouvez accéder aux rubriques afﬁchées dans le tableau ci-dessous. Sélectionnez une rubrique à l’aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l’opération souhaitée selon le tableau suivant.
Page 48: Vidéo
Menu ENTR. Rubrique Description Il est possible de déﬁnir le format vidéo pour les ports S-VIDEO et VIDEO. (1) Sélectionner le port d’entrée avec les touches ▲/▼. (2) Commuter le mode pour le format vidéo avec les touches ◄/►. AUTO NTSC SECAM FORMAT VIDEO...
Page 49 Menu ENTR. Rubrique Description I est possible de déﬁnir le type de signal d’entrée de l’ordinateur pour les ports COMPUTER IN1 et IN2. (1) Sélectionner le port COMPUTER IN à paramétrer avec les touches ▲/▼. (2) Utilisez les touches ◄/► pour sélectionner le type de signal d’entrée d’ordinateur.
Page 50 Menu ENTR. Rubrique Description La résolution des signaux d’entrée pour COMPUTER IN1 et COMPUTER IN2 peut être réglée sur ce projecteur. (1) Dans le Menu ENTR., choisir RESOLUTION avec les touches ▲/▼ et appuyer sur la touche ►. Le Menu RESOLUTION va s’afﬁcher. (2) Dans le menu RESOLUTION choisir la résolution à...
Page 51: Menu Installat
Menu INSTALLAT° Menu INSTALLAT° A partir du Menu INSTALLAT°, vous pouvez accéder aux rubriques afﬁchées dans le tableau ci-dessous. Sélectionnez une rubrique à l’aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l’opération souhaitée selon le tableau suivant.
Page 52: Mode Éco ., Miroir , M
Menu INSTALLAT° Rubrique Description L'utilisation des touches ▲/▼ active/désactive le MODE ÉCO.AUTO. ACTIVE DESACTI • Avec ACTIVE sélectionné, le projecteur est toujours réglé sur le MODE ÉCO. mode éco au démarrage indépendamment du réglage MODE ÉCO. AUTO ci-dessous). Un message OSD “MODE ÉCO.AUTO” s'afﬁche pendant plusieurs dizaines de secondes lorsque le projecteur se met en marche avec cette fonction activée.
Page 53: Sortie Moniteur
Menu INSTALLAT° Rubrique Description Les touches ▲/▼ permettent de basculer le mode pause entre NORMAL et ÉCONOMIE. NORMAL ÉCONOMIE Lorsque ÉCONOMIE est sélectionné, la consommation du état d’attente est réduite et s’accompagne des restrictions à l’utilisation suivantes: • Quand ÉCONOMIE est sélectionné, le contrôle de communication RS-232C est désactivé...
Page 54: Menu Audio In
Menu AUDIO IN Menu AUDIO IN A partir du menu AUDIO IN, vous pouvez accéder aux rubriques afﬁchées dans le tableau ci-dessous. Sélectionnez une rubrique à l’aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique.
Page 55 Menu AUDIO IN Rubrique Description Sélectionnez le mode pour l’audio HDMI avec les touches ▲/▼. Vériﬁez chacun des deux modes fournis et sélectionnez celui HDMI AUDIO convenant à votre appareil audio HDMI Changez de niveau d’entrée avec les touches ▲/▼ pour qu’il corresponde au microphone raccordé...
Page 56: Menu Ecran
Menu ECRAN Menu ECRAN A partir du Menu ECRAN, vous pouvez accéder aux rubriques afﬁchées dans le tableau ci-dessous. Sélectionnez une rubrique à l’aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l’opération souhaitée selon le tableau suivant.
Page 57 Menu ECRAN Rubrique Description Cette rubrique sert à la capture d’une image à utiliser comme image de Mon Écran pour l’écran SUPPR. et l’écran DEMARRAGE. Afﬁcher l’image à capturer avant d’exécuter la procédure suivante. 1. Sur sélection de cette rubrique la boîte de dialogue intitulée «...
Page 58 Menu ECRAN Rubrique Description Activer/désactiver la fonction V. Mon Écran avec les touches ▲/▼. ACTIVE DESACTI. Quand ACTIVE est sélectionné, la rubrique Mon Écran est verrouillée. Utiliser cette fonction pour protéger le réglage actuel de V. Mon Écran Mon Écran. •...
Page 59 Menu ECRAN Rubrique Description On peut attribuer un nom à chacun des ports d’entrée de ce projecteur. (1) Sélectionner NOM DU SOURCE avec les touches ▲/▼ du Menu ECRAN et appuyer sur la touche ► ou ENTER. Le menu NOM DU SOURCE s’afﬁchera. (2) Sélectionner le port auquel attribuer un nom avec les touches ▲/▼...
Page 60 Menu ECRAN Rubrique Description (6) Le nom actuel s’afﬁchera sur la première ligne. Choisir et saisir les caractères avec les touches ▲/▼/◄/► et la touche ENTER ou INPUT. Pour effacer un caractère à la fois, presser la touche RESET ou presser la touche ◄...
Page 61 Menu ECRAN Rubrique Description Le S.T.C. est une fonction permettant d’afﬁcher une transcription ou le dialogue de la portion audio d’une vidéo, de ﬁchiers ou d’autres ﬁchiers de présentation ou audio. Pour utiliser cette fonction, il est nécessaire de disposer d’une source vidéo au format NTSC ou d’une source vidéo composant au format 480i@60 prenant en charge la fonction S.T.C.
Page 62: Menu Opt
Menu OPT. Menu OPT. A partir du Menu OPT., vous pouvez accéder aux rubriques afﬁchées dans le tableau ci-dessous. Sélectionnez une rubrique à l’aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique, sauf pour les rubriques TEMPS LAMPE et TEMPS FILTRE.
Page 63 Menu OPT. Rubrique Description Spéciﬁer le temps de décompte pour la mise hors tension automatique du projecteur avec les touches ▲/▼. Long (max 99 minutes) Court (min. 0 minute = DESACTI.) Quand le temps spéciﬁé est 0, la mise hors tension automatique n’a AUTO OFF pas lieu.
Page 64 Menu OPT. Rubrique Description Le temps de lampe correspond au temps d’utilisation de la lampe, écoulé depuis la dernière réinitialisation. C’est afﬁché dans le Menu OPT. En appuyant sur la touche RESET sur la télécommande ou sur la touche ► du projecteur, une boîte de dialogue s’afﬁche. Pour réinitialiser le temps de lampe, sélectionner OK avec la touche ►.
Page 65 Menu OPT. Rubrique Description Cette rubrique attribue une des fonctions ci-dessous aux touches MY BUTTON (1/2) de la télécommande ( (1) Utilisez les touches ▲/▼ dans le menu MA TOUCHE pour sélectionner l’une des MY BUTTON- (1/2) et appuyez sur la touche ►...
Page 66 Menu OPT. Rubrique Description • IRIS ACTIF : modiﬁe le mode de l’iris actif. • MODE IMAGE : modiﬁe le MODE IMAGE ( 30). • REG. FILTRE : afﬁche la boîte de dialogue de conﬁrmation de réinitialisation du temps de ﬁltre ( 55).
Page 67 Menu OPT. Rubrique Description FANTÔME Régler les paramètres en utilisant les boutons ▲/▼ pour éliminer l’effet “gosthing” (ou image fantôme). AVERT. FILTR Utilisez la touche ▲/▼ pour régler la minuterie du message de notiﬁcation lorsque le ﬁltre doit être remplacé. 100h 200h 500h...
Page 68 Menu OPT. Rubrique Description La sélection de cette rubrique entraîne l'afﬁchage du menu COMMUNICATION. Dans ce menu vous pouvez conﬁgurer les paramètres de la communication en série du projecteur par l'intermédiaire du port CONTROL. Sélectionnez une rubrique à l'aide des touches du curseur ▲/▼.
Page 69 Menu OPT. Rubrique Description RÉGLAGES SÉRIE Choisir les conditions de communication en série pour le port CONTROL. VITESSE COM 4800bps 9600bps 19200bps 38400bps PARITÉ AUCUNE IMPAIRE PAIRE • La VITESSE COM. est ﬁxée à 19200bps, PARITÉ est ﬁxé à AUCUNE lorsque TYPE COMMUNICATION a pour valeur DESACTI ( 59).
Page 70 Menu OPT. Rubrique Description TEMPS LIMITE RÉPONSE Sélectionnez le délai d'attente des données de réponse provenant d'un autre périphérique communiquant via PONT RÉSEAU et SEMI- DUPLEX via le port CONTROL. DESACTI. DESACTI.: Sélectionnez ce mode si vous n'avez pas besoin de vériﬁer les réponses provenant du périphérique vers lequel le projecteur envoie des données.
Page 71 Menu OPT. Rubrique Description IINFOS Sur sélection de cette fonction, la boîte de dialogue intitulée « ENTR._INFOS » s’afﬁche. Elle indique des informations concernant l’entrée actuelle. • Le message « BLOC IMAGE » sur la boîte de dialogue signiﬁe que la fonction de verrou de cadre est activée. •...
Page 72: Menu Réseau
Menu RÉSEAU Menu RÉSEAU Gardez àl'esprit que des paramétrages réseau incorrects sur ce projecteur peuvent causer des problèmes sur le réseau. Veillez à consulter l'administrateur du réseau avant de vous connecter à un point d'accèsexistant sur votre réseau. Sélectionnez "RÉSEAU" dans le menu principal pour accéder aux fonctions suivantes.
Page 73: Onfiguration Par Cable , I
Menu RÉSEAU Rubrique Description Activez / désactivez le DHCP à l'aide des touches ▲/▼. ACTIVE DESACTI. Sélectionnez DESACTI. lorsque le DHCP n'est pas DHCP activé sur le réseau. Pour enregistrer les paramètres, (Protocole de appuyez sur la touche ►. conﬁguration dynamique •...
Page 74 Menu RÉSEAU Rubrique Description Saisissez l'année (deux derniers chiffres), le mois, le jour, l'heure et les minutes avec les touches ▲/▼/◄/►. • Quand cet élément est réglé, le même élément est paramétré sur la même valeur dans le menu CONFIGURATION PAR CABLE ( 69).
Page 75 Menu RÉSEAU Rubrique Description Sélectionner le SSID à afﬁcher sur le menu SSID avec les touches ▲/▼. #1 DEFAUT #2 DEFAUT #3 DEFAUT #5 PERSONNAL. #4 DEFAUT Sélectionner l’un des DEFAUT (#1 ~ #4) et presser le bouton ► ou ENTER. Pour régler PERSONNAL.
Page 76 Menu RÉSEAU Rubrique Description La sélection de cet élément affiche la boîte de dialogue INFORMATIONS SANS FIL qui permet de visualiser les paramètres LAN sans-fil. Utiliser les boutons ▲/▼ pour changer la page. La première page montre les paramètres LAN sans-fil. La deuxième page et les suivantes affichent les informations sur le signal des dispositifs de connexion LAN sans-fil.
Page 77 Menu RÉSEAU Rubrique Description La sélection de cet élément afﬁche le menu CONFIGURATION PAR CABLE du LAN câblé. Sélectionnez une fonction à l'aide des touches ▲/▼, et appuyez sur la touche ► ou ENTER de la télécommande pour exécuter la fonction. Activez / désactivez le DHCP à...
Page 78 Menu RÉSEAU Rubrique Description Saisissez le DÉCALAGE HORAIRE à l'aide des touches ▲/▼. Paramétrer DÉCALAGE HORAIRE pour que sa valeur soit identique à celle de l'ordinateur. Dans le doute, demandez conseil à votre responsable informatique. DÉCALAGE Utilisez la touche ► pour retourner au menu après HORAIRE avoir réglé...
Page 79 Menu RÉSEAU Rubrique Description (1) Sélectionnez le NOM DU PROJECTEUR dans le menu RÉSEAU à l'aide des touches ▲/▼, puis appuyez sur la touché ►. La boîte de dialogue NOM DU PROJECTEUR s'afﬁchera. (2) Le NOM DU PROJECTEUR actuel s'afﬁchera sur les 3 premières lignes.
Page 80 MES IMAGES. Utilisez l’application pour transférer les données de l’image. Vous pouvez le télécharger sur le site internet Hitachi. Sélectionnez un élément qui est une image ﬁxe avec l'MES IMAGES au moyen des touches ▲/▼, ( 4. Fonction Mes images dans le Guide Réseau) et de la touche ►...
Page 81 • Pour utiliser la présentation réseau, une application exclusive, “LiveViewer”, est nécessaire. Elle peut être installée depuis le CD logiciels fourni. Vous pouvez également télécharger la dernière version et des informations connexes depuis le site d’Hitachi (http://www.hitachi-america.us/digitalmedia ou http://www. hitachidigitalmedia.com). Pour en savoir plus sur la présentation réseau et les instructions d’installation de “LiveViewer”, se reporter...
Page 82 Menu RÉSEAU Rubrique Description • Pour passer du mode PC unique au mode Multi PC, appuyez sur la touche ► pour choisir OK dans la boîte de dialogue et appuyez sur la touche ENTER ou INPUT. Le mode d’afﬁchage change. •...
Page 83: Menu Securite
1. Appuyez sur la touche ►. La boîte de dialogue ENTRER MOT DE PASSE s’afﬁche. 2. Utilisez les touches ▲/▼/◄/► pour entrer le mot de passe enregistré. Le mot de passe d’usine par défaut est le suivant. CP-X2514WN, CP-X3014WN, CP-X4014WN: 3292 CP-WX3014WN: 1692 Vous pouvez le modiﬁer ( ci-dessous).
Page 84: Ot De Passe M On É Cran
Menu SECURITE Rubrique Description La fonction MOT DE PASSE Mon Écran peut être utilisée pour interdire l’accès à la fonction Mon Écran et pour empêcher l’image Mon Écran actuellement enregistrée d’être remplacée. 1 Activer le MOT DE PASSE Mon Écran 1-1 Sélectionner MOT DE PASSE Mon Écran avec les touches ▲/▼...
Page 85 Menu SECURITE Rubrique Description VERROU PIN est une fonction qui empêche l’utilisation du projecteur à moins qu’un Code enregistré ne soit saisi. 1 Activation du VERROU PIN 1-1 Choisir VERROU PIN avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ► ou sur la touche ENTER pour afﬁcher le menu activer/ désactiver VERROU PIN.
Page 86 Menu SECURITE Rubrique Description Si cette fonction est ajustée sur ACTIVE lorsque l’angle vertical du projecteur ou le paramètre MIROIR sur lequel le projecteur est activé est différent de celui déjà enregistré, l’alarme DÉTECT.TRANSITION ACTIVE s’afﬁche et le projecteur n’afﬁche pas le signal d’entrée. •...
Page 87 Menu SECURITE Rubrique Description La fonction M. D. P. MON TEXTE peut empêcher que MON TEXTE soit remplacé. Quand le mot de passe est paramétré pour l’option MON TEXTE ; • Le menu AFFICHER MON TEXTE ne sera pas disponible, ce qui peut empêcher de modiﬁer les paramètres dans AFFICHAGE.
Page 88: Fficher Mon Texte , É
Menu SECURITE Rubrique Description (1) Sélectionner AFFICHER MON TEXTE avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ► ou ENTER pour afﬁcher le menu activer/désactiver AFFICHER MON TEXTE. (2) Sélectionner activer ou désactiver avec les touches ▲/▼ du menu activer/désactiver AFFICHER MON TEXTE.
Page 89: Outils De Présentation
Outils de présentation Outils de présentation Le projecteur est équipé des deux outils suivants, qui permettent d'activer rapidement et facilement les présentations à l'écran: - Presentation PC-LESS ( ci-dessous) - Afﬁchage USB ( Presentation PC-LESS La Presentation PC-LESS lit les données d’image et d’audio depuis le média de stockage inséré...
Page 90 • Les ﬁchiers d’une résolution plus grande que la suivante ne sont pas pris en charge. CP-X2514WN, CP-X3014WN, CP-X4014WN: 1024 x 768 (Image), 768 x 576 (Film) CP-WX3014WN: 1280 x 800 (Image), 768 x 576 (Film) (* Certains ordinateurs peuvent ne pas supporter la résolution 1280 x 800.) •...
Page 91 Outils de présentation Presentation PC-LESS (suite) Utiliser avec les touches ou les touches Vous pouvez contrôler les images sur l’écran Thumbnail avec la télécommande, le panneau de contrôle ou la Télécommande Web. Les fonctions suivantes peuvent être pendant que "Thumbnail" est afﬁchée. Fonctionnement de la touche Fonctions Panneau de...
Page 92 Outils de présentation Presentation PC-LESS (suite) Utilisation du menu dans l'écran Thumbnail Vous pouvez également contrôler les images à l'aide du menu à l'écran Thumbnail. Rubrique Fonctions Passe à un dossier de niveau supérieur. TRIER Vous permet de trier les ﬁchiers et dossiers comme suit. Appuyez sur la touche du curseur ►...
Page 93 Outils de présentation Presentation PC-LESS (suite) REMARQUE • Ces opérations ne sont pas accessibles lorsque l'afﬁchage à l'écran du projecteur est afﬁché. • Le mode Thumbnail est disponible pour afﬁcher jusqu’à 20 ﬁchiers sur une seule page. • Il n'est pas possible de changer le port d'entrée avec la touche INPUT lorsque les écrans Thumbnail, Diapositive ou Plein écran sont afﬁchés.
Page 94 Outils de présentation Presentation PC-LESS (suite) Mode Plein Écran Le Mode Plein Écran afﬁche une image sur tout l'écran. Pour l'afﬁchage en mode Plein écran, sélectionnez une image dans l'écran Thumbnail. Puis presser le bouton ENTER sur la télécommande, le bouton INPUT sur le panneau de contrôle ou cliquer sur [ENTRER] sur la Télécommande Web.
Page 95 Outils de présentation Presentation PC-LESS (suite) Manipulations des ﬁlms Une icone de télécommande et une barre de progression s’afﬁchent quand l’un des boutons du curseur, le bouton ENTER ou le bouton INPUT sur la télécommande, le panneau de contrôle ou la Télécommande Web est pressé ou cliqué...
Page 96 Outils de présentation Presentation PC-LESS (suite) Mode Diapositive Le mode Diapositive afﬁche les images en plein écran puis alterne les images à l'intervalle déﬁni dans INTERVALLE dans le menu de l'écran Thumbnail ( 83). Vous pouvez démarrer cette fonction à partir du menu du diaporama. Pour afﬁcher le menu Diapositive, sélectionner le bouton DIAPOSITIVE dans le mode Thumbnail et presser le bouton ENTER sur la télécommande, le bouton INPUT sur le panneau de contrôle ou cliquer [ENTRER] sur la Télécommande Web.
Page 97 Outils de présentation Presentation PC-LESS (suite) Vous pouvez passer une Diapositive selon la conﬁguration désirée. Conﬁgurer les DIAPOSITIVE dans le menu THUMBNAIL. 1) RETOUR : Revient au mode Thumbnail. 2) DÉMARRER : Joue les diapositives. 3) DÉBUT : Sélectionne la première diapositive de Diapositive.
Page 98 Outils de présentation Presentation PC-LESS (suite) Playlist La liste de lecture “playlist” est un format ﬁchier texte qui décide de l'ordre des ﬁchiers de diapositives afﬁchées en mode Thumbnail ou Diapositive. Le nom du ﬁchier de liste de diffusion est "playlist.txt" et peut être modiﬁé sur un ordinateur.
Page 99: Afﬁchage Usb
Outils de présentation Afﬁchage USB Le projecteur peut afﬁcher les images transférées depuis l’ordinateur via un câble USB ( 11). Conﬁguration matérielle et logicielle requise pour le PC • Système d'exploitation: l'un de ceux cités ci-dessous. (version 32 bits uniquement) ®...
Page 100 Outils de présentation Afﬁchage USB (suite) L'application apparaît dès lors qu'elle a démarré dans la zone de notiﬁcation Windows. Vous pouvez quitter l'application à partir de votre ordinateur en sélectionnant Quit dans le menu. REMARQUE • “LiveViewer” (reportez- vous au Guide Réseau) et cette application ne peuvent être utilisées simultanément.
Page 101 Outils de présentation Afﬁchage USB (suite) Menu contextuel Le menu à droite s'afﬁche lorsque vous cliquez sur l'icône de l'application avec le bouton droit de la souris dans la zone de notiﬁcation Windows. Display : Le menu ﬂottant s'afﬁche et l'icône disparaît dans la zone (Afﬁcher) de notiﬁcation Windows.
Page 102 Si vous décochez la case [Keep PC resolution], la résolution d’écran de votre ordinateur sera modiﬁée comme suit et la vitesse d’afﬁchage pourra être plus rapide. CP-X2514WN, CP-X3014WN, CP-X4014WN: 1024 x 768 (XGA) CP-WX3014WN: 1280 x 800 Si votre ordinateur ne prend pas en charge la résolution d’afﬁchage spéciﬁée ci-dessus, la plus grande résolution prise en charge par l’ordinateur parmi les...
Page 103: Entretien
Entretien Entretien Remplacer la lampe La lampe a une durée de vie limitée dans le temps. L’utilisation prolongée de la lampe peut rendre l’image plus sombre ou appauvrir l’intensité des couleurs. Il faut noter que chaque lampe a une durée de vie différente et qu’il arrive que certaines lampes explosent ou grillent dès que vous les utilisez.
Page 104 Entretien Remplacer la lampe (suite) Alerte lampe HAUTE TEMPERATURE HAUTE PRESSION HAUTE TENSION AVERTISSEMENT ►Le projecteur utilise une lampe en verre au mercure à haute pression. Si vous secouez ou que vous éraﬂez la lampe ou que vous la touchez lorsqu’elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de griller.
Page 105: Nettoyer Et Remplacer Le Filtre À Air
Entretien Nettoyer et remplacer le ﬁltre à air L’unité de ﬁltre à air de ce projecteur consiste en une couverture, 2 types de ﬁltres et un cadre à ﬁltre. Le nouveau ﬁltre à double épaisseur est prévu pour être utilisé pendant une plus longue durée. Cependant, pour un bon fonctionnement du projecteur, il est nécessaire de le vériﬁer et de le nettoyer régulièrement aﬁn d’assurer une bonne ventilation.
Page 106 Entretien Nettoyer et remplacer le ﬁltre à air (suite) Mettez le projecteur sous tension et réinitialisez le temps de ﬁltre en utilisant la fonction TEMPS FILTRE dans le MENU COURT. (1) Appuyez sur la touche MENU pour afﬁcher un menu. (2) Pointez sur TEMPS FILTRE à...
Page 107: Autres Procédures D'entretien
Entretien Autres procédures d’entretien Intérieur du projecteur Pour vous assurer une utilisation sans danger de votre projecteur, faites-le nettoyer et inspecter par votre revendeur local environ une fois par an. Entretien de l’objectif Si l’objectif est défectueux, sale ou embué, la qualité d’afﬁchage risque d’être affectée.
Page 108: Dépannage
Dépannage Dépannage En cas d’opération anormale, arrêtez immédiatement d’utiliser le projecteur. AVERTISSEMENT ►N’utilisez jamais le projecteur si des conditions anormales surviennent, telles que de la fumée ou une odeur étrange produite par l’appareil, s’il est trop bruyant ou si le boîtier, ses éléments ou les câbles sont endommagés, ou encore si des liquides ou des corps étrangers ont pénétré...
Page 109 Dépannage Messages liés (suite) Message Description La température interne augmente. Mettez l’appareil hors tension et laissez le projecteur refroidir pendant au moins 20 minutes. Une fois les éléments suivants vériﬁés, remettez l’appareil sous tension. • Les ouvertures du passage d’air sont-elles obstruées ? •...
Page 110: A Propos Des Voyants De Lampes
Dépannage A propos des voyants de lampes Lorsque les voyants LAMP, TEMP et POWER fonctionnent de manière inhabituelle, vériﬁez sur le tableau suivant et réalisez la procédure indiquée. Voyant Voyant Voyant Description POWER LAMP TEMP Allumé En Hors Hors Le projecteur est en état d’attente. Veuillez vous référer à...
Page 111 Dépannage A propos des voyants de lampes (suite) Voyant Voyant Voyant Description POWER LAMP TEMP Il se peut que la partie interne ait surchauffé. Mettez l’appareil hors tension et laissez le projecteur refroidir pendant au moins 20 minutes. Une fois que le projecteur a sufﬁsamment refroidi, vériﬁez les points suivants, puis remettez le projecteur sous tension.
Page 112: Réinitialiser Tous Les Réglages
Dépannage Réinitialiser tous les réglages Lorsqu’il est difﬁcile de corriger de mauvais paramètres, la fonction REGLAGE USINE de la rubrique SERVICE du menu OPT. ( 62) vous permet de réinitialiser tous les paramètres (sauf les réglages comme LANGUE, TEMPS LAMPE, TEMPS FILTRE, AVERT.FILTR, SECURITE et RÉSEAU) à...
Page 113 Dépannage Phénomènes qui peuvent facilement être confondus avec des défauts de l’appareil (suite) Page de Phénomène Cas n’impliquant pas un défaut de l’appareil référence Les câbles des signaux ne sont pas correctement branchés. 10 ~ 14 Branchez correctement les câbles audio. La fonction SOURDINE fonctionne.
Page 114 Dépannage Phénomènes qui peuvent facilement être confondus avec des défauts de l’appareil (suite) Page de Phénomène Cas n’impliquant pas un défaut de l’appareil référence Le projecteur ne reconnaît pas le périphérique de stockage USB inséré dans le port USB TYPE A. Utilisez d’abord la fonction RETIR.
Page 115 Dépannage Phénomènes qui peuvent facilement être confondus avec des défauts de l’appareil (suite) Page de Phénomène Cas n’impliquant pas un défaut de l’appareil référence Lorsque le projecteur fonctionne en mode Éco, des tremblements peuvent apparaître sur l’écran. Placez MODE ÉCO. sur NORMAL et MODE ÉCO.AUTO sur DESACTI.
Page 116 Dépannage Phénomènes qui peuvent facilement être confondus avec des défauts de l’appareil (suite) Page de Phénomène Cas n’impliquant pas un défaut de l’appareil référence La fonction La fonction PONT RÉSEAU est désactivée. PONT RÉSEAU Choisir PONT RÉSEAU pour la rubrique TYPE ne fonctionne COMMUNICATION dans le menu OPT.
Page 117: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Veuillez consulter la section Caractéristiques techniques dans le manuel papier Manuel d’utilisation (résumé). Accord de licence d’utilisateur ﬁnal pour le logiciel du projecteur • Le logiciel de ce projecteur est composé de plusieurs modules logiciels indépendants avec des droits d’auteurs nous appartenant et/ou appartenant à des tiers pour chacun desdits modules logiciels.
Page 118 Projecteur CP-X2514WN/CP-X3014WN/ CP-X4014WN/CP-WX3014WN Manuel d'utilisation (détaillé) Guide Réseau Merci d'avoir acheté ce produit. Ce manuel couvre exclusivement la fonction Réseau. Veuillez vous reporter au présent manuel et aux autres manuels relatifs au produit pour garantir une utilisation correcte de ce produit.
Page 119 Table des matières Table des matières Attention ..................4 1. Connexion au réseau ............... 5 1.1 Conditions requises au système ..............5 1.1.1 Préparation de l'équipement requis ................. 5 1.1.2 Conﬁguration matérielle et logicielle requise pour le Ordinateur ........5 1.2 Connexion rapide ..................
Page 120 Table des matières 6. Fonction Pont réseau ............. 52 6.1 Connexion de périphériques ..............52 6.2 Conﬁguration de la communication ............53 6.3 Port de communication ................53 6.4 Méthode de transmission ................. 54 6.4.1 SEMI-DUPLEX ....................... 54 6.4.2 DUPLEX INTÉGRAL ...................... 55 7.
Page 121: Attention
Attention Attention Pour utiliser la fonction réseau sans-ﬁl de ce projecteur, l’adaptateur USB sans ﬁl désigné, vendu séparément en option, est nécessaire. Pour les précautions concernant les standards et les lois, se reporter aux documents qui viennent avec l’adaptateur. [Restriction au branchement et débranchement de l’adaptateur USB sans ﬁl] Avant d’insérer ou de retirer l’adaptateur USB sans ﬁl du projecteur, éteindre le projecteur et débrancher la prise du mur.
Page 122: Connexion Au Réseau
1. Connexion au réseau 1. Connexion au réseau 1.1 Conditions requises au système 1.1.1 Préparation de l'équipement requis Le matériel suivant est requis pour connecter le projecteur à votre ordinateur via le réseau. ■ Commun Le projecteur: 1 unité, Ordinateur : 1 au minimum ■...
Page 123: Connexion Rapide
Menu INSTALLAT° dans le Guide d'utilisation) • Vous pouvez obtenir la dernière version des applications des fonctions réseau du projecteur et les dernières informations sur ce produit sur le site d’Hitachi. (http:// www.hitachi-america.us/digitalmedia ou http://www.hitachidigitalmedia.com). 1.2 Connexion rapide "Live Viewer" supporte une connexion très rapide et très simple au réseau.
Page 124: Réglage De Connexion Réseau Manuel - Lan Cablé
1. Connexion au réseau 1.3 Réglage de connexion réseau manuel - LAN cablé - Cette section explique comment la régler manuellement. 1.3.1 Connexion du matériel Relier le projecteur et l’ordinateur avec un câble LAN. * Avant de vous connecter à un réseau existant, contactez l'administrateur réseau. Puis, vériﬁer les paramètres suivants de l’ordinateur.
Page 125 1. Connexion au réseau 1.3 Réglage de connexion réseau manuel - LAN cablé - (suite) 5) Cliquer avec le bouton droit sur “Connexion au réseau local” pour ouvrir le menu et sélectionner “Propriétés”. 6) Sélectionner “Protocole Internet version 4 (TCP/IPv4)” et cliquer sur [Propriétés].
Page 126 1. Connexion au réseau 1.3 Réglage de connexion réseau manuel - LAN cablé - (suite) [A propos de l'adresse IP] ■ Conﬁgurer manuellement La portion de l’adresse réseau de la conﬁguration de l’adresse IP sur l’ordinateur doit être la même que celle réglée sur le projecteur. De plus, l’intégralité de l’adresse IP sur l’ordinateur ne doit pas coïncider avec celle d’autres dispositifs sur le même réseau, projecteur inclus.
Page 127: Paramètres "Options Internet
1. Connexion au réseau 1.3 Réglage de connexion réseau manuel - LAN cablé - (suite) 1.3.3 Paramètres “Options Internet” 1) Cliquez sur "Options Internet" dans la fenêtre "Centre Réseau et partage" pour ouvrir la fenêtre "Propriétés de : Internet". 2) Cliquez sur l'onglet "Connexions" puis cliquez sur la touche [Paramètres réseau] pour ouvrir "Paramètres de rèseau local".
Page 128: Réglage De Connexion Réseau Manuel - Lan Sans Fil
1. Connexion au réseau 1.4 Réglage de connexion réseau manuel - LAN sans ﬁl - L’utilisation de l’adaptateur USB sans ﬁl désigné (en option) sur le projecteur permet à ce dernier et à l’ordinateur de communiquer en mode Ad-Hoc et Infrastructure.
Page 129: Conﬁguration D'une Connexion Sans Fil À Un Réseau Local (Lan)
1. Connexion au réseau 1.4 Réglage de connexion réseau manuel - LAN sans ﬁl - (suite) 1.4.2 Conﬁguration d'une connexion sans ﬁl à un réseau local (LAN) ® En utilisant l'a fonction sans ﬁl LAN pour Windows 7 standard. La conﬁguration par défaut du réseau local (LAN) pour le projecteur est la suivante. Contrôle Connexion : Ad-Hoc SSID...
Page 130 1. Connexion au réseau 1.4 Réglage de connexion réseau manuel - LAN sans ﬁl - (suite) 4) Sélectionner “Utiliser I’adresse IP suivante” et conﬁgurer l’Adresse IP, le Masque de sous-réseau et la Passerelle par défaut de l’ordinateur en fonction. Une fois la conﬁguration terminée, cliquer sur [OK] pour fermer la fenêtre.
Page 131 1. Connexion au réseau 1.4 Réglage de connexion réseau manuel - LAN sans ﬁl - (suite) 5) Cliquer avec le bouton droit sur “Connexion réseau sans ﬁl” pour ouvrir le menu et sélectionner “Connecter / Déconnecter”. 6) Depuis les réseaux sans-ﬁl disponibles, sélectionner le SSID du projecteur (conﬁguré...
Page 132: Présentation En Réseau
Elle peut être installée depuis le CD logiciels fourni. Vous pouvez également télécharger la dernière version et des informations connexes depuis le site d’Hitachi (http://www.hitachi-america.us/digitalmedia ou http://www. hitachidigitalmedia.com). Pour en savoir plus sur la présentation réseau et les instructions d’installation de “LiveViewer”, se reporter au manuel de “LiveViewer”.
Page 133: Contrôle Web
3. Contrôle Web 3. Contrôle Web Vous pouvez ajuster ou contrôler le projecteur via un réseau depuis un navigateur installé sur votre Ordinateur et qui est connecté au même réseau. ® REMARQUE • Il est nécessaire d'avoir Internet Explorer 6.0 ou supérieur. ®...
Page 134: Contrôle Web Du Projecteur
3. Contrôle Web 3.1 Contrôle web du projecteur 3.1.1 Ouverture de session Pour utiliser la fonction Contrôle web du projecteur, vous devez vous connecter avec votre nom d’utilisateur et mot de passe. Vous trouverez ci-dessous les paramètres par défaut pour le nom d'utilisateur et le mot de passe. Fenêtre de connexion Mot de passe d'utilisateur...
Page 135: Informations Réseau
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.2 Informations réseau Afﬁche les paramètres de conﬁguration du réseau actuel du projecteur. Elément Description Afﬁcher des informations communes aux LAN sans-ﬁl et Informations générales câblé. Nom du projecteur Afﬁche les paramètres du nom du projecteur. Informations sans-ﬁl Afﬁche les paramètres actuels du LAN sans-ﬁl.
Page 136: Réglages Réseau
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.3 Réglages réseau Afﬁche et conﬁgure les paramètres réseau. Elément Description Conﬁguration générale Conﬁgure les réglages communs aux LAN sans-ﬁl et câblé. Conﬁgure le nom du projecteur. La longueur du nom du projecteur est au maximum de 64 caractères alphanumériques.
Page 137 3. Contrôle Web 3.1 Contrôle web du projecteur - Réglages réseau (suite) Elément Description Conﬁguration sans-ﬁl Conﬁgure les paramètres LAN sans-ﬁl. Mode Sélectionnez “AD-HOC” ou “Infrastructure”. Conﬁguration IP Conﬁgure les Réglages réseau. DHCP ACTIVÉ Active le DHCP. DHCP DÉSACT. Désactive le DHCP. Adresse IP Conﬁgure l'adresse IP lorsque le DHCP est désactivé.
Page 138 3. Contrôle Web 3.1 Contrôle web du projecteur - Réglages réseau (suite) Elément Description Conﬁguration par câble Conﬁgure les paramètres LAN câblé. Conﬁguration IP Conﬁgure les Réglages réseau. DHCP ACTIVÉ Active le DHCP. DHCP DÉSACT. Désactive le DHCP. Adresse IP Conﬁgure l’adresse IP lorsque le DHCP est désactivé.
Page 139: Réglages De Port
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.4 Réglages de port Afﬁche et conﬁgure les paramètres du port de communication. Elément Description Contrôle réseau Port1 Conﬁgure et contrôle le port 1 (Port:23). (Port:23) Port ouvert Cliquez sur [Active] dans la case pour utiliser le port 23. Cliquez sur [Active] dans la case, lorsque une Authentiﬁcation authentiﬁcation est demandée pour ce port.
Page 140 3. Contrôle Web 3.1 Contrôle web du projecteur - Réglages de port (suite) Elément Description Port SNMP Conﬁgure le port SNMP. Port ouvert Cliquez sur [Active] pour utiliser SNMP. Conﬁgure la destination du Trap SNMP en format IP. • L'adresse peut être soit une adresse IP soit un nom Adresse piège de domaine, si le bon serveur DNS est conﬁguré...
Page 141: Réglages E-Mail
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.5 Réglages e-mail Afﬁche et conﬁgure les paramètres d'adresses e-mail. Elément Description Cliquez sur [Active] pour utiliser la fonction e-mail. Envoyer e-mail Conﬁgure les conditions pour envoyer un e-mail sous les Réglages des alertes.
Page 142: Réglages Des Alertes
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.6 Réglages des alertes Afﬁche et conﬁgure les paramètres d'alerte déchec et avertissement. Elément Description Erreur du couvercle Le couvercle de la lampe n'a pas été ﬁxé correctement. Erreur du ventilateur Le ventilateur de refroidissement ne fonctionne pas.
Page 143 3. Contrôle Web 3.6 Contrôle web du projecteur - Réglages des alertes (suite) Les catégories d'alerte sont illustrées ci-dessous: Elément Description Conﬁgure l'heure d'alerte Heure de l'alarme (Seulement pour Alarme Temps lampe et Alarme Temps ﬁltre.) Piège SNMP Cliquez sur [Active] pour activer les alertes SNMP Trap. Cliquez sur [Active] pour autoriser les alertes e-mail.
Page 144: Réglages Du Planning
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.7 Réglages du planning Afﬁche et conﬁgure les paramètres emploi du temps. Elément Description Quotidien Conﬁgure l'emploi du temps quotidien. Dimanche Conﬁgure l'emploi du temps du dimanche. Lundi Conﬁgure l'emploi du temps du lundi. Mardi Conﬁgure l'emploi du temps du mardi.
Page 145 3. Contrôle Web 3.1 Contrôle web du projecteur - Réglages du planning (suite) Les paramètres emploi du temps sont indiqués ci-dessous. Elément Description Planning Cliquez sur [Active] pour activer l'emploi du temps. Conﬁgure le mois et la date. Date (Mois/Jour) Cette rubrique n’apparaît que lorsque Date spéciﬁque (n°...
Page 146 3. Contrôle Web 3.1 Contrôle web du projecteur - Réglages du planning (suite) REMARQUE • Si le projecteur est déplacé, vériﬁez l'heure et la date sur le projecteur avant de conﬁgurer les plannings. • L'horloge interne pourrait ne plus être à l'heure. Il est recommandé d'utiliser SNTP pour conserver l'heure juste.
Page 147: Réglages Date/Heure
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.8 Réglages Date/Heure Afﬁche et conﬁgure les paramètres de date et d'heure. Elément Description Date actuelle Conﬁgure la date d'aujourd'hui au format année/mois/jour. Heure actuelle Conﬁgure l'heure actuelle au format heure:minute:seconde. Cliquez sur [Active] pour autoriser l'heure d'été...
Page 148 3. Contrôle Web 3.1 Contrôle web du projecteur - Réglages Date/Heure (suite) Elément Description Conﬁgure le décalage horaire. Paramètre le décalage horaire Décalage horaire sur celui de votre Ordinateur. Dans le doute, demander conseil à votre responsable informatique. Cochez la case [Active] pour récupérer les informations SNTP de date et d'heure sur le serveur SNTP et paramétrez les éléments suivants:...
Page 149: Réglages De Sécurité
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.9 Réglages de sécurité Afﬁche et conﬁgure les paramètres de mots de passe et autre procésus de sécurité. Elément Description Compte d'utilisateur Conﬁgure le nom d'utilisateur et le mot de passe. Conﬁgure le nom d'utilisateur.
Page 150: Commande Du Projecteur
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.10 Commande du projecteur Les éléments du tableau ci-dessous peuvent être sélectionnés à partir du menu Commande du projecteur. Sélectionnez un élément avec la souris. La plupart des menus ont un sous-menu. Référez-vous au tableau ci-dessous pour plus de détails.
Page 151 3. Contrôle Web 3.1 Contrôle web du projecteur - Commande du projecteur (suite) Elément Description IMAGE LUMIN. Ajuste les paramètres de luminosité. CONTRASTE Ajuste les paramètres de contraste. GAMMA Sélectionne les paramètres gamma. TEMP COUL. Sélectionne les paramètres de température de couleur. COULEUR Ajuste les paramètres de couleur.
Page 152 3. Contrôle Web 3.1 Contrôle web du projecteur - Commande du projecteur (suite) Elément Description INSTALLAT° EXÉCUTION Exécute une correction automatique de distorsion KEYSTONE AUTO trapézoïdale. Règle les paramètres de la déformation trapézoidale verticale KEYSTONE V de l'image. MODE ÉCO.AUTO Active/désactive la fonction mode éco automatique.
Page 153 3. Contrôle Web 3.1 Contrôle web du projecteur - Commande du projecteur (suite) Elément Description AUDIO IN VOLUME Règle les paramètres de volume. HAUT-PARL Allume/Eteint les haut- parleurs intégrés. SOURCE AUDIO - Désigne le port d'entrée SOURCE AUDIO-COMPUTER IN1. COMPUTER IN1 SOURCE AUDIO - Désigne le port d'entrée SOURCE AUDIO-COMPUTER IN2.
Page 154 3. Contrôle Web 3.1 Contrôle web du projecteur - Commande du projecteur (suite) Elément Description OPT. Active/désactive la fonction de recherche de signal RECHER.AUTO. automatique. Active/désactive la fonction de correction trapézoïdale KEYSTONE AUT automatique. ALLUM. DIRECT Active/désactive la fonction Allum. Direct. Conﬁgure la minuterie pour qu'elle éteigne le projecteur si AUTO OFF aucun signal n'est détecté.
Page 155 3. Contrôle Web 3.1 Contrôle web du projecteur - Commande du projecteur (suite) Les éléments du tableau ci-dessous peuvent être sélectionnés à partir du menu Commande du projecteur. Cliquez sur [Quitter Mode Présentation]. Elément Description SERVICE Quitter Mode Force la fermeture du Mode Présentation. Présentation...
Page 156: Commande À Distance
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.11 Commande à distance Vous pouvez utiliser votre navigateur pour contrôler le projecteur. Les fonctions de la télécommande fournie sont déterminées à l'écran de la Télécommande Web. • N'essayez pas de contrôler le projecteur avec la télécommande Web et votre navigateur en même temps.
Page 157: Statut Du Projecteur
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.12 Statut du projecteur Afﬁche les paramètres et l’état du projecteur. Elément Description Statut de l'erreur Afﬁche le statut d'erreur actuel. Temps lampe Afﬁche le temps d'utilisation de la lampe actuelle. Temps ﬁltre Afﬁche le temps d'utilisation du ﬁltre actuel.
Page 158: Redémarrage Du Réseau
3. Contrôle Web 3.1 Contrôle web du projecteur (suite) 3.1.13 Redémarrage du réseau Réinitialise la connexion réseau du projecteur. Elément Description Réinitialise la connexion réseau du projecteur aﬁn d'activer Redémarrer de nouveaux paramètres de conﬁguration. REMARQUE • Réinitialiser la connexion exigera que vous vous rouvriez un session aﬁn de contrôler ou conﬁgurer le projecteur via un navigateur.
Page 159: Crestron E-Control
3. Contrôle Web ® 3.2 Crestron e-Control Onglet La fenêtre Main tel que montrée ci-dessus est afﬁchée au début. Toutefois, si vous avez activé le User Password dans la fenêtre Tools 46), une boîte de dialogue vous invitant à saisir le mot de passe tel qu’indiqué à droite s’afﬁche et aucune manipulation n’est possible jusqu’à...
Page 160: Fenêtre Main
3. Contrôle Web ® 3.1 Crestron e-Control (suite) 3.2.1 Fenêtre Main Vous pouvez utiliser les commandes de base du projecteur sur cet écran. REMARQUE • Si le projecteur est en mode de veille, seul le bouton Power peut être utilisé. 1 Cliquer un bouton et utiliser de la manière suivante.
Page 161 3. Contrôle Web ® 3.2 Crestron e-Control - Fenêtre Main (suite) 3 Cliquer un bouton et utiliser de la manière suivante. Pour montrer les boutons cachés, cliquer sur les icones ◄ / ► aux extrémités gauche et droite. Bouton Description Freeze Gèle l’écran on/off.
Page 162: Fenêtre Tools
3. Contrôle Web ® 3.2 Crestron e-Control (suite) 3.2.2 Fenêtre Tools ® Conﬁgure les réglages entre le projecteur et le système de contrôle Crestron Cliquer le bouton [Exit] pour revenir à la fenêtre Main. REMARQUE • Si des caractères 2 bytes sont utilisés, le texte ou les numéros saisis ne peuvent être déterminés correctement.
Page 163 3. Contrôle Web ® 3.2 Crestron e-Control - Fenêtre Tools (suite) 3 Projector (suite) Conﬁgure les paramètres du réseau du projecteur. Elément Description DHCP Active le DHCP. IP Address Conﬁgure l’adresse IP lorsque le DHCP est désactivé. Subnet Mask Conﬁgure le masque sous-réseau quandle DHCP est désactivé. Default Gateway Conﬁgure la passerelle par défaut lorsque le DHCP est désactivé.
Page 164: Fenêtre Info
3. Contrôle Web ® 3.2 Crestron e-Control (suite) 3.2.3 Fenêtre Info Afﬁche les paramètres et l’état du projecteur. Cliquer le bouton [Exit] pour revenir à la fenêtre Main. 1 Projector Information Elément Description Projector Name Afﬁxhe les paramètres du nom du projecteur. Location Afﬁche le nom d’emplacement du projecteur.
Page 165: Fenêtre Help Desk
3. Contrôle Web ® 3.2 Crestron e-Control (suite) 3.2.4 Fenêtre Help Desk ® Envoie/reçoit les messages depuis/vers l’administrateur pour Crestron RoomView Express. Bouton Description Send Envoie un message. Vériﬁe le message reçu.
Page 166: Alerte
3. Contrôle Web ® 3.2 Crestron e-Control (suite) 3.2.5 Alerte ® Quand l’administrateur de Crestron RoomView Express envoie un message d’alerte, il s’afﬁche à l’écran. Vous pouvez répondre au message d’alerte via un format chat. Saisir un message dans la boîte sous le message d’alerte et cliquer sur le bouton [Send]. •...
Page 167: Fonction Mes Images
La transmission MES IMAGES requiert une application exclusive pour votre Ordinateur. Utilisez l’application pour transférer les données de l’image. Vous pouvez le télécharger sur le site internet Hitachi (http://www.hitachi-america. us/digitalmedia ou http://www.hitachidigitalmedia.com). Pour en savoir plus sur les réglages nécessaires et le fonctionnement de l’ordinateur et du projecteur, se reporter au manuel de l’application.
Page 168: Fonction Messager
La fonction Messager nécessite une application spéciﬁque à votre ordinateur. Pour modiﬁer, transférer et afﬁcher les données texte, utiliser cette application. Vous pouvez la télécharger sur le site internet Hitachi (http://www.hitachi-america. us/digitalmedia ou http://www.hitachidigitalmedia.com). Pour en savoir plus sur les réglages nécessaires et le fonctionnement de l’ordinateur et du projecteur, se reporter au manuel de l’application.
Page 169: Fonction Pont Réseau
6. Fonction Pont réseau 6. Fonction Pont réseau Ce projecteur est équipé de la fonction PONT RÉSEAU qui assure la conversion mutuelle d'un protocole réseau et d'une interface en série. En utilisant la fonction PONT RÉSEAU, un ordinateur relié au projecteur sur le LAN câblé...
Page 170: Conﬁguration De La Communication
6. Fonction Pont réseau 6.2 Conﬁguration de la communication Pour conﬁgurer les paramètres de la communication à l'aide de PONT RÉSEAU pour le projecteur, utiliser les rubriques du menu COMMUNICATION. Ouvrir le menu du projecteur et choisir le menu OPT. - SERVICE – COMMUNICATION. Menu OPT.
Page 171: Méthode De Transmission
6. Fonction Pont réseau 6.4 Méthode de transmission La méthode de transmission peut être sélectionnée à partir des menus, seulement lorsque PONT RÉSEAU est sélectionné pour le TYPE COMMUNICATION. Menu OPT. > SERVICE > COMMUNICATION dans le Guide d'utilisation) SEMI-DUPLEX DUPLEX INTÉGRAL 6.4.1 SEMI-DUPLEX Cette méthode permet au projecteur d'assurer une communication bilatérale,...
Page 172: Duplex Intégral
6. Fonction Pont réseau 6.4 Méthode de transmission (suite) REMARQUE • Avec la méthode SEMI-DUPLEX, le projecteur peut envoyer 254 octets de données maximum à la fois. • S'il n'est pas nécessaire de surveiller les données de réponse provenant d'un périphérique externe et que TEMPS LIMITE REPONSE est réglé sur DÉSACTI., le projecteur peut recevoir les données de l'ordinateur et les envoyer de manière continue vers un périphérique externe.DÉSACTI.
Page 173: Autres Fonctions
7. Autres fonctions 7. Autres fonctions 7.1 Alertes E-mails Le projecteur peut envoyer automatiquement un message d'alerte aux adresses e-mail spéciﬁées lorsque le projecteur détecte certains états nécessitant une maintenance, ou détecte une erreur. REMARQUE • Vous pouvez spéciﬁer jusqu'à cinq adresses e-mail. •...
Page 174 7. Autres fonctions 7.1 Alertes E-mails (suite) 5) Cliquez sur [Réglages des alertes] dans le menu principal pour conﬁgurer les paramètres d'alertes e-mail. 6) Sélectionnez et conﬁgurer chaque élément alerte. Référez-vous à la rubrique 3.1.6 Réglages des alertes ( 25) pour plus d'informations. 7) Cliquez sur [Appliquer] pour sauvegarder les paramètres.
Page 175: Organisateur Du Projecteur Avec Snmp
7. Autres fonctions 7.2 Organisateur du Projecteur avec SNMP Le SNMP (Simple Network Management Protocol) permet de gérer les informations du projecteur (status d'échecs ou d'avertissements), à partir d'un ordinateur ou d'un réseau. Le logiciel de gestion SNMP devra être installé sur l'ordinateur pour pouvoir utiliser cette fonction.
Page 176: Prévision D'évènements
7. Autres fonctions 7.3 Prévision d'évènements La fonction Prévision d'Evènements permet de prévoir des évènements, y compris marche/arrêt de l'appareil. Cela permet de passer le projecteur en "self- management" (auto-gestion). REMARQUE • Vous pouvez organiser les évènements de contrôle suivants : Alimentation, Source d'entrée, Mon image, Messager, Diapositive.
Page 177 7. Autres fonctions 7.3 Prévision d'évènements (suite) Paramètres Calendrier ( Les paramètres Emploi du Temps peuvent être conﬁgurés depuis un navigateur Web. Exemple: Si l'adresse IP du projecteur est réglée sur 192.168.1.10: 1) Saisir “http://192.168.1.10/” dans la barre d’adresse de votre navigateur web et sélectionner Contrôle web du projecteur dans la fenêtre de sélection.
Page 178 7. Autres fonctions 7.3 Prévision d'évènements (suite) Paramètres Date/Heure ( Les paramètres Date/Heure peuvent être réglés via un navigateur Web. Exemple: Si l'adresse IP du projecteur est réglée sur 192.168.1.10: 1) Saisir “http://192.168.1.10/” dans la barre d’adresse de votre navigateur web et sélectionner Contrôle web du projecteur dans la fenêtre de sélection.
Page 179: Contrôle Des Commandes Via Le Réseau
7. Autres fonctions 7.4 Contrôle des commandes via le réseau Vous pouvez conﬁgurer et contrôler le projecteur via le réseau, en utilisant les commandes RS-232C. Communication Port (Port de Communication) Les deux ports suivants sont assignés pour le contrôle des commandes. TCP #23 (Contrôle réseau Port1 (Port: 23)) TCP #9715 (Contrôle réseau Port2 (Port: 9715)) REMARQUE...
Page 180 7. Autres fonctions 7.4 Contrôle des commandes via le réseau (suite) Quand les paramètres d'authentiﬁcation sont activés, les paramètres suivant sont requis: ( 7) Cliquez sur [Réglages de sécurité] dans le menu principal. 8) Cliquez sur [Commande du réseau] et entrez le mot de passe d'authentiﬁcation souhaité.
Page 181 7. Autres fonctions 7.4 Contrôle des commandes via le réseau (suite) Format des commandes Les formats commandes varient selon les ports de communication. ● TCP #23 Vous pouvez utiliser les commandes RS-232C sans aucun changement. Le format de données de réponse est le même que les commandes RS-232C. RS-232C Communication dans le Guide d'utilisation - Technical) Cependant, la réponse suivante sera envoyée dans l'éventualité...
Page 182 7. Autres fonctions 7.4 Contrôle des commandes via le réseau (suite) Format de données de réponse L'identiﬁant Connexion (la donnée est la même que pour l'identiﬁant connexion sur le format de données à envoyer) est attaché aux données de réponse des ordres du RS-232C.
Page 183 7. Autres fonctions 7.4 Contrôle des commandes via le réseau (suite) Coupure Automatique de Connexion La connexion TCP sera automatiquement interrompue s'il n'y a pas de communication 30 secondes après avoir établit la connexion. Authentiﬁcation Le projecteur n'accepte pas d'ordre s'il n'y a pas de succès d'authentiﬁcation, lorsque celle-ci est activé.
Page 184: Crestron Roomview
7. Autres fonctions ® 7.5 Crestron RoomView ® Crestron RoomView est un programme de gestion des ressources multi- utilisateur fourni par Crestron Electronics, Inc. C’est une application pour la gestion et le contrôle collectif du projecteur et d’autres dispositifs AV. ®...
Page 185: Dépannage
8. Dépannage 8. Dépannage Page de Problème Cause probable Choses à vériﬁer référence • Rapprocher l’ordinateur et le projecteur. Faible signal radio • les ondes radio ne – traversent pas le béton et le métal (portes en acier etc.) Si un utilitaire de conﬁguration sans-ﬁl est Les paramètres sans-ﬁl / chargé...
Page 186: Caractéristiques Techniques
9. Caractéristiques techniques 9. Caractéristiques techniques Elément Caractéristiques techniques Contrôle Logiciel Application informatique dédiée et navigateur web Protocole TCP/IP, client DHCP et serveur HTTP correspondant Réseau local sans ﬁl LAN (IEEE802.11b/g/n) Réseau (modes Ad-Hoc et Infrastructure) LAN cablé (100Base-TX/10Base-T) WEP (64/128bit), WPA-PSK (TKIP/AES), Sécurité...
Page 187: Garantie Et Service Après-Vente
10. Garantie et service après-vente 10. Garantie et service après-vente Si un problème intervient avec votre matériel, veuillez lire 8. Dépannage ( première section, et passez en revue toutes les étapes suggérées. Après cela, veuillez contacter votre revendeur or réparateur si les problèmes persistent. Ils vous indiqueront quelles conditions de garantie s'appliquent.
Page 188 60.0 VESA UXGA (60Hz) *1) Supported except for HDMI input. *2) Only for CP-X2514WN, CP-X3014WN and CP-X4014WN. *3) Only for CP-WX3014WN. NOTE • Be sure to check jack type, signal level, timing and resolution before connecting this projector to a computer.
Page 189 Initial set signals Initial set signals The following signals are used for the initial settings. The signal timing of some computer models may be different. In such case, adjust the items V POSITION and H POSITION in the IMAGE menu. Back porch (B) Front porch (D) Back porch (b)
Page 190 Connection to the ports Connection to the ports NOTICE ►Use the cables with straight plugs, not L-shaped ones, as the input ports of the projector are recessed. ►Only the signal that is input from the COMPUTER IN1 or IN2 can be output from the MONITOR OUT port.
Page 191 Connection to the ports (continued) COMPONENT Cb/Pb Cr/Pr RCA jack x3 • System: 480i@60, 480p@60, 576i@50, 720p@50/60, 1080i@50/60, 1080p@50/60 Port Signal Component video Y, 1.0±0.1Vp-p with composite sync, 75Ω terminator Cb/Pb Component video Cb/Pb, 0.7±0.1Vp-p, 75Ω terminator Cr/Pr Component video Cr/Pr, 0.7±0.1Vp-p, 75Ω terminator S-VIDEO Mini DIN 4pin jack ④...
Page 192 Connection to the ports (continued) HDMI ② ④ ⑥ ⑧ ⑩ ⑫ ⑭ ⑯ ⑱ • Type :Digital audio/video connector ① ③ ⑤ ⑦ ⑨ ⑪ ⑬ ⑮ ⑰ ⑲ • Audio signal : Linear PCM (Sampling rate; 32/44.1/48 kHz) Signal Signal Signal...
Page 193 Connection to the ports (continued) USB TYPE A USB TYPE B ④ ③ ④ ③ ② ① USB A type jack USB B type jack ① ② Signal Signal - Data - Data + Data + Data Ground Ground CONTROL D-sub 9pin plug ①...
Page 194 Connection to the ports (continued) To input SCART RGB signal; SCART connector (jack) SCART cable (plug) RCA plugs To input SCART RGB signal to the projector, use a SCART to RCA cable. Connect the plugs refer to above ex.. For more reference, please consult your dealer.
Page 195 RS-232C Communication RS-232C Communication When the projector connects to the computer by RS-232C communication, the projector can be controlled with RS-232C commands from the computer. For details of RS-232C commands, refer to RS-232C Communication / Network command table ( 17). Connection Turn off the projector and the computer.
Page 196 RS-232C Communication (continued) Communicaion settings 1. Protocol 19200bps,8N1 2. Command format ("h" shows hexadecimal) Byte Number Command Header Data Header Data Setting Action Type code size ﬂag code Packet Action <SET>Change setting to desired value [(cL)(cH)] (aL) (aH) 01h 00h (bL) (bH) (cL) (cH) by [(eL)(eH)].
Page 197 RS-232C Communication (continued) 3. Response code / Error code ("h" shows hexadecimal) (1) ACK reply : 06h When the projector receives the Set, Increment, Decrement or Execute command correctly, the projector changes the setting data for the speciﬁed item by [Type], and it returns the code. (2) NAK reply : 15h When the projector cannot understand the received command, the projector returns the error code.
Page 198 Command Control via the Network Command Control via the Network When the projector connects network, the projector can be controlled with RS- 232C commands from the computer with web browser. For details of RS-232C commands, refer to RS-232C Communication / Network command table ( 17).
Page 199 Command Control via the Network (continued) Communicaion Port The following two ports are assigned for the command control. TCP #23 TCP #9715 Conﬁgure the following items form a web browser when command control is used. Port Settings Click the [Enable] check box to open [Network Port open Control Port1 (Port: 23)] to use TCP #23.
Page 200 Command Control via the Network (continued) Command control settings [TCP #23] 1. Command format Same as RS-232C communication, refer to RS-232C Communicaton command format. 2. Response code / Error code ("h" shows hexadecimal) Four of the response / error code used for TCP#23 are the same as RS-232C Communication (1)~(4).
Page 201 Command Control via the Network (continued) 2. Response code / Error code ("h" shows hexadecimal) The connection ID is attached for the TCP#23's response / error codes are used. The connection ID is same as the sending command format. (××h : connection ID) (1) ACK reply : 06h + ××h (2) NAK reoly : 15h + ××h (3) Error reply : 1Ch + 0000h + ××h...
Page 202 Network Bridge Communication Network Bridge Communication This projector is equipped with NETWORK BRIDGE function. When the projector connects to the computer by wired or wireles LAN communicaton, an external device that is connected with this projector by RS- 232C communication can be controlled from the computer as a network terminal. For details, see the 6.
Page 203 Network Bridge Communication (continued) Communication settings For communication setting, use the OPTION - SERVICE - COMMUNICATION menu. ( OPTION menu - SERVICE - COMMUNICATION in the Operating Guide) Item Condition BAUD RATE 4800bps / 9600bps / 19200bps / 38400bps Data length 8 bit (ﬁxed) PARITY NONE/ODD/EVEN...
Page 204 RS-232C Communication / Network command table RS-232C Communication / Network command table Command Data Names Operation Type Header Action Type Setting code Turn off BE EF 06 00 2A D3 01 00 00 60 00 00 Turn on BE EF 06 00 BA D2 01 00...
Page 205 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 89 D2 02 00 03 20 00 00 BRIGHTNESS Increment BE EF 06 00 EF D2 04 00 03 20 00 00 Decrement BE EF...
Page 206 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code User Gamma Execute BE EF 06 00 68 C3 06 00 54 70 00 00 Point 5 Reset BE EF 06 00 C4 FE 02 00 95 30 00 00...
Page 207 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code COLOR TEMP OFFSET R Execute BE EF 06 00 40 C5 06 00 4A 70 00 00 Reset BE EF 06 00 40 F5 02 00 B6 30 00 00...
Page 208 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 91 70 02 00 09 22 00 00 OVER SCAN Increment BE EF 06 00 F7 70 04 00 09 22 00 00 Decrement...
Page 209 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code AUTO BE EF 06 00 A2 70 01 00 11 22 0A 00 NTSC BE EF 06 00 C2 74 01 00 11 22 04 00 BE EF 06 00...
Page 210 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code NORMAL BE EF 06 00 D6 D2 01 00 01 60 00 00 STANDBY SAVING BE EF 06 00 46 D3 01 00 01 60 01 00 MODE...
Page 211 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 75 CD 02 00 62 20 00 00 VOLUME - Increment BE EF 06 00 13 CD 04 00 62 20 00 00 S-VIDEO...
Page 212 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code AUDIO IN1 BE EF 06 00 E6 DC 01 00 36 20 01 00 AUDIO IN2 BE EF 06 00 16 DC 01 00 36 20 02 00 AUDIO...
Page 213 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 02 F1 01 00 A1 20 00 00 MIC LEVEL HIGH BE EF 06 00 92 F0 01 00 A1 20 01 00 BE EF...
Page 214 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code MENU POSITION V Execute BE EF 06 00 A8 C7 06 00 44 70 00 00 Reset MyScreen BE EF 06 00 FB CA 01 00 00 30 20 00...
Page 215 RS-232C Communication / Network command table (continued) RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 EA D1 01 00 0F 20 00 00 AUTO BE EF 06 00 7A D0 01 00 0F 20...
Page 216 RS-232C Communication / Network command table (continued) RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code COMPUTER IN1 BE EF 06 00 C6 32 01 00 01 36 00 00 COMPUTER IN2 BE EF 06 00 06 30...
Page 217 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 3A C3 01 00 00 35 00 00 IMAGE-1 BE EF 06 00 AA C2 01 00 00 35 01 00 IMAGE-2 BE EF...
Page 218 PJLink command PJLink command Commands Control Description Parameter or Response 0 = Standby POWR Power Contorol 1 = Power On 0 = Standby POWR ? Power Status inquiry 1 = Power On 2 = Cool Down 11 = COMPUTER IN 1 12 = COMPUTER IN 2 21 = COMPONENT 22 = S-VIDEO...
Page 219 Responds with the name set in "PROJECTOR NAME ? Projector Name inquiry NAME" of "NETWORK" Manufucturer's Name INF1 ? HITACHI inquiry CP-X2514WN CP-X3014WN INF2 ? Model Name inquiry CP-X4014WN CP-WX3014WN Responds with the factory information and so INFO ? Other Information inquiry...
Page 220 Projecteur CP-X2514WN/CP-X3014WN/ CP-X4014WN/CP-WX3014WN Manuel d'utilisation (résumé) Merci d'avoir acheté ce projecteur. Nous vous remercions de lire attentivement le présent manuel avant d’utiliser le produit aﬁn de respecter toutes les consignes de sécurité garantissant un fonctionnement optimal. AVERTISSEMENT ►Avant d'utiliser ce produit s'assurer d'avoir lu tous les manuels relatifs à...
Page 221: Préliminaires
Préliminaires Explication des conventions et symboles À des ﬁns de sécurité, les conventions et symboles graphiques suivants sont utilisés comme suit tout au long des manuels et du produit. Veuillez en prendre connaissance et les respecter. AVERTISSEMENT Cette convention avertit d’un risque de blessure corporelle potentiellement mortelle.
Page 222: Réglementations
CP-WX3014WN Partie responsable Hitachi America, Ltd. Adresse 900 Hitachi way, Chula Vista, CA 91914-3556 U.S.A. Numéro de téléphone +1 -800-225-1741 Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne causera pas d’interférences dangereuses (2) cet appareil doit accepter toute interférence...
Page 223: À Propos Des Déchets D'équipements
Réglementations (suite) À propos des déchets d’équipements électriques et électroniques Le marquage est en conformité avec la directive 2002/96/EC du DEEE (déchets d’équipements électriques et électroniques). Ce marquage indique l’obligation de ne pas déposer cet équipement comprenant des piles ou batteries déchargées ou usées dans des décharges publiques, mais d’utiliser les systèmes spéciﬁques de retour et récupération disponibles.
Page 224: Préparer La Télécommande
Retirez le couvercle à piles en tirant sur son crochet. Alignez et insérez les deux piles AA (HITACHI MAXELL, n° de pièce LR6 ou R6P) en respectant leurs terminaux plus et moins, comme indiqué dans la télécommande.
Page 225: Disposition
Disposition Se reporter aux tableaux T-1 et T-2 au dos de ce manuel, ainsi qu’aux indications suivantes pour déﬁnir la taille d’écran et la distance de projection. Les valeurs montrées dans la table sont calculées pour un écran de taille complète. Ⓗ...
Page 226: Connecter Vos Appareils
Connecter vos appareils Avant de raccorder le projecteur à un appareil, vériﬁez dans le manuel de l’appareil qu’il est bien adapté à une utilisation avec ce projecteur et préparez les éléments nécessaires à la connexion, à savoir un câble convenant au signal de l’appareil. Consultez votre revendeur si l’accessoire nécessaire n’a pas été...
Page 227: Attacher Le Couvercle De L'adaptateur
Attacher le couvercle de l’adaptateur Utiliser le couvercle de l’adaptateur fourni pour éviter que l’adaptateur USB sans ﬁl ne se dégage facilement. Desserrer la vis (marqué d’un triangle) sur la partie inférieure gauche du port USB TYPE A. Insérer la languette du couvercle dans le trou situé...
Page 228: Mise Sous Tension
Mise sous tension Assurez vous que vous vous avez solidement branché le cordon d’alimentation au projecteur et à la prise. Touche STANDBY/ON S'assurez que le voyant POWER reste Voyant POWER constamment allumé en orange. Ôter ensuite le protège-objectif. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande.
Page 229: Réglage De L'élévateur Du Projecteur
Réglage de l’élévateur du projecteur Si le projecteur est posé sur une surface inégale utiliser les pieds réglables pour mettre le projecteur à l'horizontale. 14° Les pieds permettent aussi d'améliorer l'angle de projection à l'écran, vous pouvez ainsi surélever la face avant avec une amplitude de 14 degrés.
Page 230: Afﬁchage De L'image
Afﬁchage de l'image VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Activer le signal source. Mettre le signal ASPECT AUTO SEARCH BLANK source sous tension et envoyer le signal MAGNIFY FREEZE PAGE VOLUME Touche VOLUME+ vers le projecteur. DOWN Touche VOLUME- MY BUTTON KEYSTONE MUTE Touche MUTE...
Page 231: Mise Hors Tension
Mise hors tension Appuyez sur la touche STANDBY/ON du Touche STANDBY/ON projecteur ou de la télécommande. Voyant POWER Le message “Mise hors tension de I’appareil?” va apparaître sur l’écran pendant environ 5 secondes. Appuyez sur la touche STANDBY/ON une nouvelle fois quand les messages apparaîssent.
Page 232: Remplacement De La Lampe
Remplacement de la lampe La lampe a une durée de vie limitée dans le temps. L’utilisation prolongée de la lampe peut rendre l’image plus sombre, ou appauvrir l’intensité des couleurs. Remarquez que chaque lampe a une durée de vie différente et qu’il arrive que certaines lampes explosent ou se grillent dès que vous les utilisez.
Page 233 Remplacement de la lampe (suite) HAUTE TENSION HAUTE TEMPERATURE HAUTE PRESSION AVERTISSEMENT ►Le projecteur utilise une lampe en verre au mercure à haute pression. Si vous secouez ou que vous éraflez la lampe ou que vous la touchez lorsqu'elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de griller.
Page 234: Nettoyer Et Remplacer Le Filtre À Air
Nettoyer et remplacer le ﬁltre à air Le ﬁltre à air doit être vériﬁé et nettoyé régulièrement. Ceci peut causer le feu, des brûlures ou un mauvais fonctionnement de l’appareil. Le filtre à air est équipé de deux types de filtres à l'intérieur.
Page 235: Utiliser Le Manuel Sur Cd
Utiliser le manuel sur CD Les autres manuels de ce projecteurs ont été inclus sur le CD-ROM intitulé “Manuel d'utilisation (détaillé)”. Lire les information suivantes avant d'utiliser le CD-ROM pour s'assurer d'un fonctionnement correct. Conditions requises au système Pour lire le cédérom votre système doit remplir les conditions suivantes. ®...
Page 236: Caractéristiques Techniques
Caractéristiques techniques Poste Caractéristiques techniques Nom de produit Projecteur à cristaux liquides CP-X2514WN, CP-X3014WN, CP-X4014WN: Panneau à 786.432 pixels (1024 horizontale x 768 verticale) cristaux liquides CP-WX3014WN: 1.024.000 pixels (1280 horizontale x 800 verticale) Lampe 210 W UHP Haut-parleur 16 W mono (8 W x 2)
Page 237: Garantie Et Service Après-Vente
Si le problème persiste, adressez-vous à votre revendeur ou au service après-vente. On vous indiquera quelle condition de la garantie s’applique. Consulter ce site internet pour y trouver les informations les plus récentes relatives à ce projecteur. Information et http://www.hitachi-america.us/digitalmedia Manuels : Information du http://www.hitachidigitalmedia.com produit : http://www.hitachiserviceeu.com/support/guides/...
Page 238 Ⓗ × Ⓥ : Screen size ⓐ : Projection distance Projector top (from the projector's end) ⓑ , ⓒ : Screen height Projector bottom CP-X2514WN, CP-X3014WN, CP-X4014WN (1024 x 768) (±10%) 4 : 3 16 : 9 Screen Projection Screen...
Page 239 Computer Computer External device Access point wireless adapter (optional) storage device...
Page 240 VCR/DVD/Blu-ray Disc player Speakers Monitor (with an ampliﬁer) Microphone...
Page 241 317mm...
Page 242 NOTE • The information in this manual is subject to change without notice. • The manufacturer assumes no responsibility for any errors that may appear in this manual. • The reproduction, transfer or copy of all or any part of this document is not permitted without express written consent. REMARQUE •...
Page 243 Hotline: 0180 - 551 25 51 (12ct/min.) Fax: +60 -3-8926-3013 Email: Service.germany@hitachi-eu.com ► http://www.hitachiconsumer.com.my Hitachi Europe S.A. Hitachi Home Electronics Asia (S) Pte. Ltd. 364, Kifissias Ave. & 1, Delfon Str. 438A Alexandra Road #01-01/02/03 152 33 Chalandri Alexandra Technopark, 119967 SINGAPORE...
