KDP7
Détecteur de présence Highbay

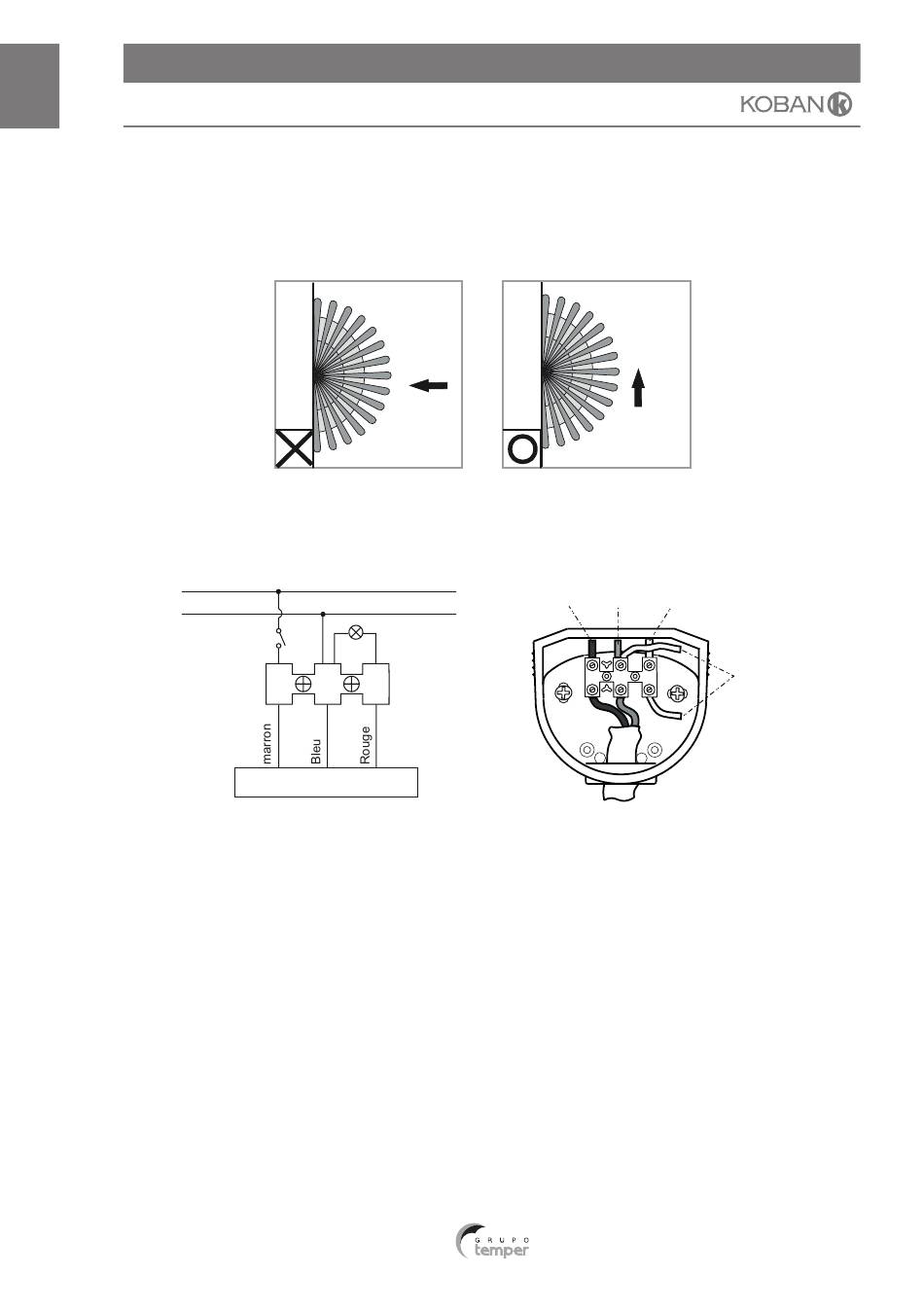

Veuillez vérifier la direction de marche pendant le processus
de test (Voir FIG.4).
Câblage
L
N
Commutateur
L
Capteur de mouvement
FIG. 5
Procédure d'installation
Le détecteur pourrait être monté au plafond ou sur le mur.
Retirer le capteur du boîtier et fixer la base du boîtier sur le mur ou le
1.
plafond à l'aide des vis (Voir FIG.7 & FIG.8).
2. Alimenter les câbles à travers le joint en caoutchouc et se référer ai
schéma de câblage pour connecter les câbles. Veuillez dénuder 6-8
mm du câble à l'aide de l'outil (Voir FIG.5 & FIG.6 & FIG.7).
3. Arranger les câbles à l'aide du serre-câble et les sécuriser avec deux
vis. Le bloc de borne doit être appuyé entre les deux bosses du boîtier
de base (Voir FIG.9)
4. Connecter la base du capteur avec le couvercle de la boîte
d'alimentation, ensuite fixer fermement à l'aide de 2 vis (Voir
FIG.10).
Instructions manual
Moins
sensible
FIG. 4
N
| 28
Plus
sensible
(from sensor)
Marron Bleu Rouge
L N
FIG. 6
www.grupotemper.com
A partir de
la lampe
