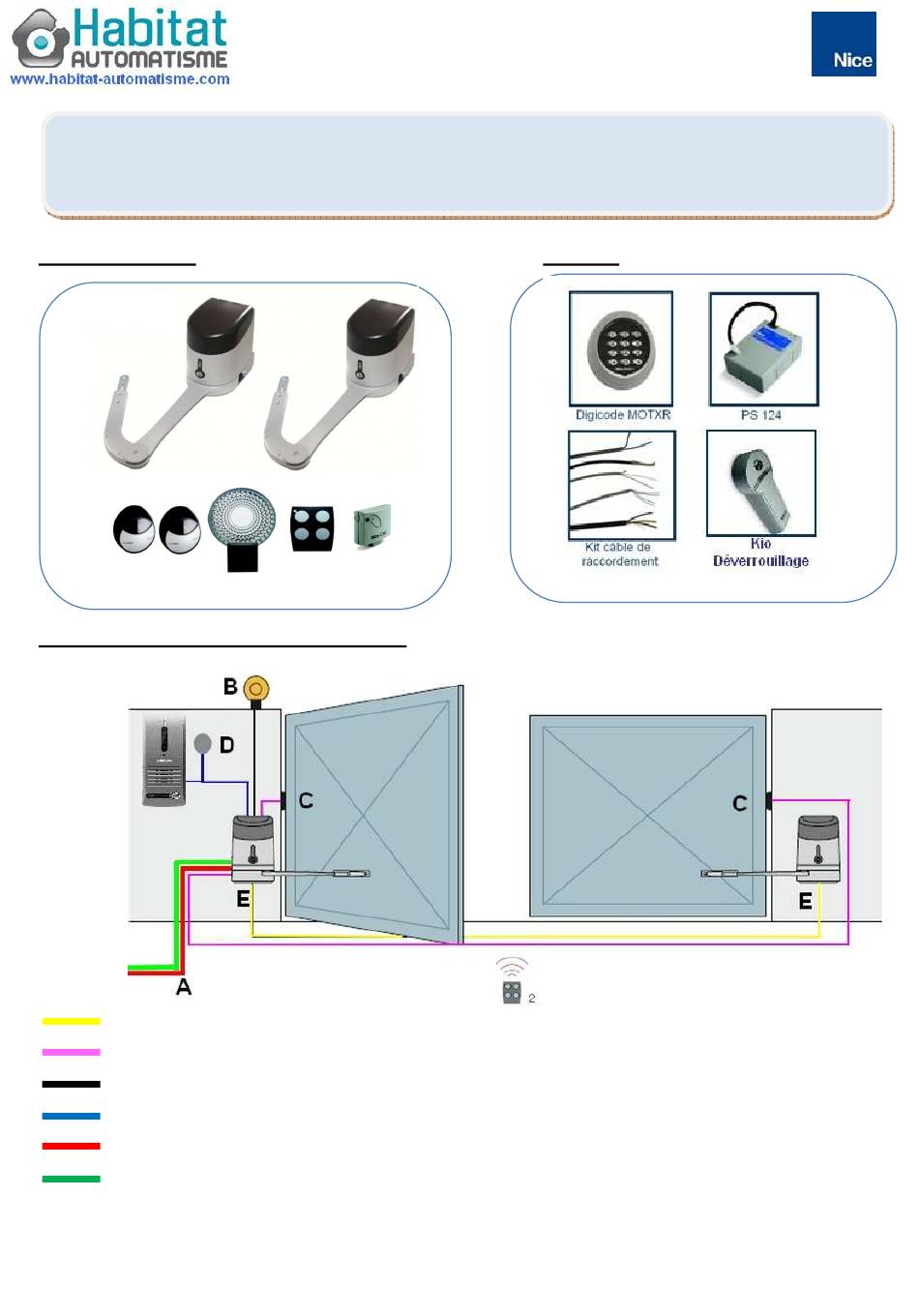

Notice d'installation simplifiée de l'automatisme de portail battant
NICE HykeKit

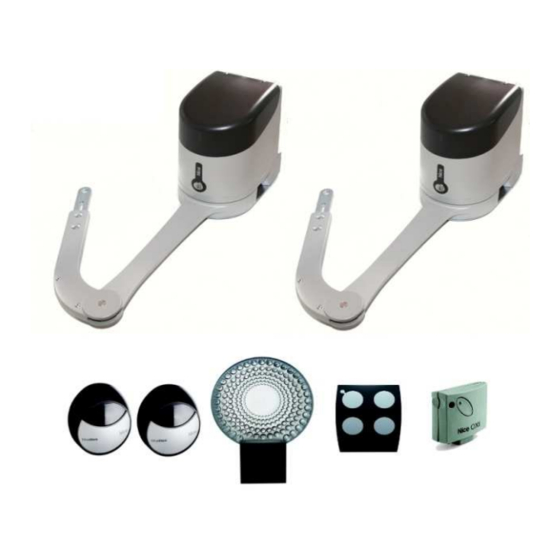

Le Kit comprend :
Schéma de principe d'une installation :
Alimentation moteurs – gaine ICT 20mm ou TPC 40mm
Alimentation cellules – gaine ICT 16 ou 20mm
Alimentation gyrophare et antenne – gaine ICT 20mm
Contact d'ouverture à clé – gaine ICT 16 ou 20mm
Alimentation 230 Volts – gaine TPC 40mm ROUGE
Gaine de communication visiophone ou interphone – gaine TPC 40mm VERTE
Toute reproduction partielle ou totale est interdite, sans l'autorisation d' habitat-automatisme.com
Option :
Publicité
Table des Matières
Manuels Connexes pour Nice HykeKit
Sommaire des Matières pour Nice HykeKit
- Page 1 Notice d’installation simplifiée de l’automatisme de portail battant NICE HykeKit Le Kit comprend : Option : Schéma de principe d’une installation : Alimentation moteurs – gaine ICT 20mm ou TPC 40mm Alimentation cellules – gaine ICT 16 ou 20mm Alimentation gyrophare et antenne – gaine ICT 20mm Contact d’ouverture à...
-
Page 2: Limites D'utilisation Du Hyke
Connexions électriques ce qu’il faut prévoir : Connexion Type de câble Longueur maximum admise A ligne d’alimentation U1000 RV2 3x1.5mm² 50 mètres électrique U1000 RV2 3x2.5mm² 100 mètres B Lampe clignotante HO5 VVF 2x0.75mm² 20 mètres antenne RG58 câble coaxial 5 mètres C Photocellules AWG 2x0.6mm²... - Page 3 Outillages nécessaires Encombrement du Hyke Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com...
-
Page 4: Montage De L'automatisme
Montage de l’automatisme Montage du bras articulé Présentation de l’automatisme sur le pilier Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com... - Page 5 L’angle d’ouverture maximum est de 110° : L’angle d’ouverture est fonction de la cote de décalage A, et de la cote de retrait B Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com...
- Page 6 Mise en place des supports moteurs Montage des moteurs sur les supports Montage de la patte d’entrainement sur portail Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com...
- Page 7 Déverrouiller le motoréducteur, l’amener en position d’ouverture maximum. Faire tourner manuellement la cloche (fig 1) et engager la butée d’arrêt (fig2), faire pivoter de nouveau la cloche pour maintenir la butée en place (fig3). Réaliser la même opération pour la butée d’arrêt de fermeture.
-
Page 8: Câblage De L'automatisme
Bloquer la vis de maintien de la cloche (fig5) pour éviter qu’elle ne pivote. Câblage de l’automatisme Le NICE Hyke, dispose d’une logique de commande intégrée dans le moteur maître, amener le câble d’alimentation 230volts (fig5). Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com... -
Page 9: Pose Des Cellules Photoélectriques
Pose des cellules photoélectriques Avant de fixer définitivement les cellules sur les piliers, prenez soin de disposer un joint de silicone, sur le socle des cellules, afin d’empêcher toute infiltration d’eau, et reboucher le passage de câble pour supprimer l’accès aux insectes. - Page 10 Pose de la lampe clignotante Le gyrophare ML, a le gros avantage de pouvoir se poser de plusieurs façons L’antenne est intégrée, dans le gyrophare Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com...
- Page 11 Câblage de la logique de commande HKA1 Dans le cas ou une serrure électrique est ajoutée à la condamnation du portail, ne la poser et la raccorder, qu’après avoir fait la procédure de reconnaissance des fins de course Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com...
- Page 12 Programmation de la logique de commande : Avant toute programmation, positionner les moteurs à mi-course 1) Une fois le câblage réalisé, mettez sous tension 230 volts, depuis le tableau de protection. Les témoins L1 et L2 clignotent lentement 2) Faire reconnaitre les dispositifs de sécurités (photocellules et stop). MEME SI AUCUN DISPOSITIF DE SECURITE N’A ETE INSTALLE.
- Page 13 Mémorisation des télécommandes : Le récepteur radio dispose de 4 canaux : canal = ouverture et fermeture totale - 2éme canal= ouverture et fermeture partielle 3éme canal =ouverture seulement - 4éme canal= Fermeture seulement • Programmation ouverture totale : Pour mémoriser votre télécommande faire 1 appui court sur le bouton de programmation RADIO.
- Page 14 Utilisation du système de déverrouillage extérieur NICE KIO: En aucun cas la notice simplifiée ne peut remplacer la notice fournie avec le produit Toute reproduction partielle ou totale est interdite, sans l’autorisation d’ habitat-automatisme.com...
