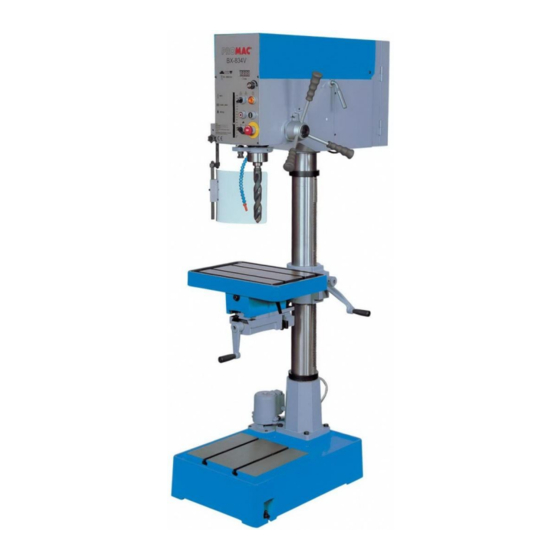

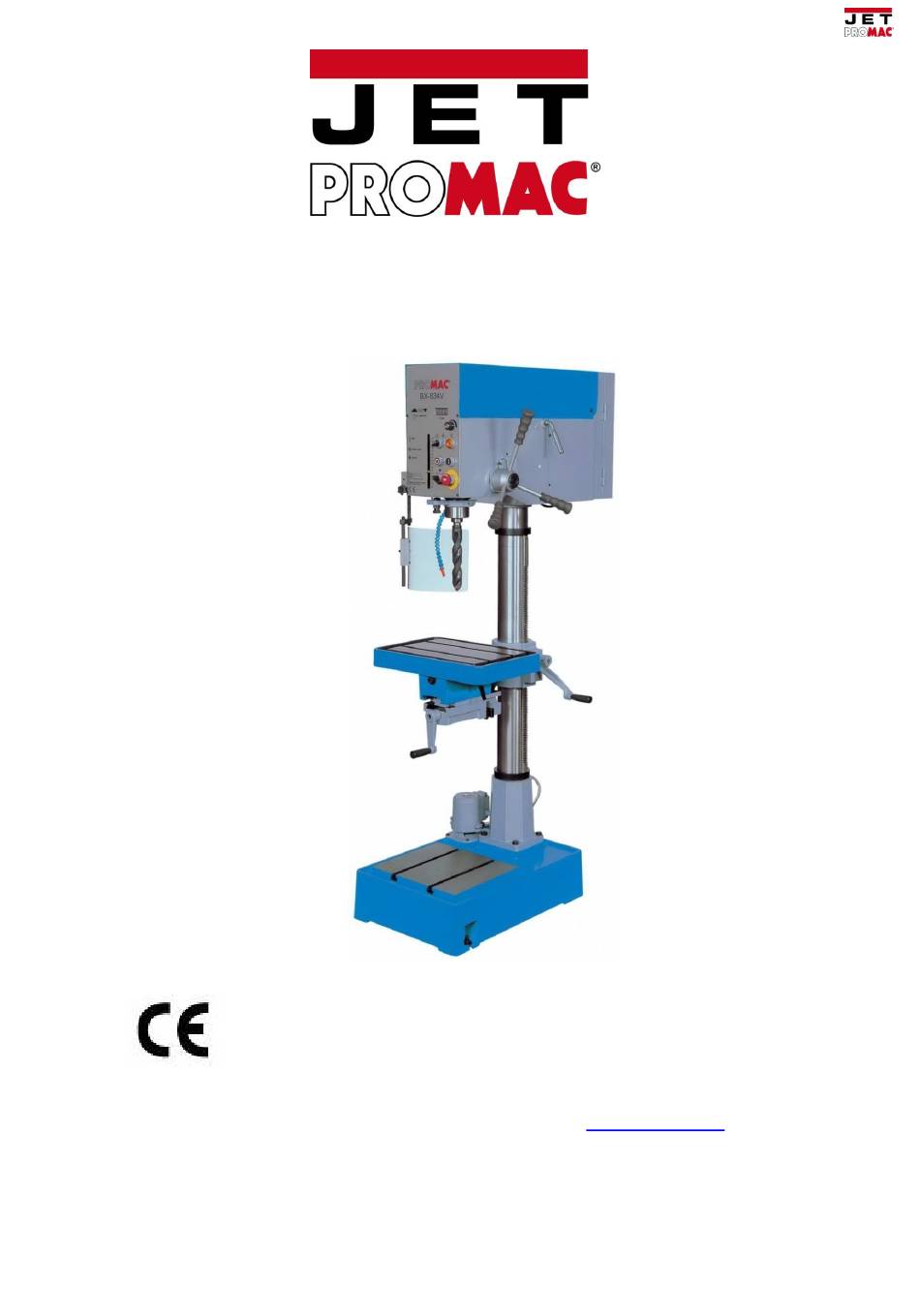

- Page 1 BX-834 / BX-834V / BX-834VB BX-834 / BX-834V / BX-840VB Manuel d'instructions Walter Meier (Tool) AG, CH-8117 Fällanden www.promac.ch TOOL(France)Sarl F-91029 Evry www.promac.fr 2011 12 ATTENTION: VEUILLEZ LIRE CE MANUEL AVANT D'UTILISER LA MACHINE.
-
Page 2: Table Des Matières
BX-834 / BX-834V / BX-834VB Matières du Manuel: 1-1.Déballage: .......................... 1 1-2. Instruction de transport: ..................... 1 1-3. Instructions pour installer la machine ..............2 1-4. Les parties principales: ....................3 2. Instructions de sécurité: .................... 4 3-1. Panneau de contrôle: ....................7 3-2. -
Page 3: Déballage
BX-834 / BX-834V / BX-834VB 1-1. Déballage: Avant de déballer, assurez-vous que le carton n'est pas endommagé, cassé et que les pièces ne sont pas déformées. En cas de présence des défauts mentionnés ci-dessus, contactez, dès que possible, votre détaillant pour effectuer un échange. Procédure de déballage: 1. -
Page 4: Instructions Pour Installer La Machine
BX-834 / BX-834V / BX-834VB 1-3. Instructions pour installer la machine 1. Trois trous se trouve sur la base de la machine. Ceux-ci ont pour fonction d’ancrer la machine sur le sol en béton. Les procédures décrites pour installer la machine. MODÈLE ZONE Vis de réglage... -
Page 5: Les Parties Principales
BX-834 / BX-834V / BX-834VB 1-4. Les parties principales: A=Couvercle Poulie I=Étau 3" (pour BX-834V ou BX-834) B=Poignée de tension moteur J=Manivelle pour l'étau (pour BX-834V ou BX-834) C=Boîte électrique K=Table de travail D=Levier de descente L=Poignée de serrage E=Manivelle de réglage de la tablel M=Protecteur mandrin N=Robinet et buse d’arrosage F=Molette de verrouillage pour la table (pour... -
Page 6: Instructions De Sécurité
BX-834 / BX-834V / BX-834VB Instructions de sécurité: Pour votre propre sécurité, lisez le manuel d'instructions avant d'utiliser la machine. 1. Assurez-vous que la tension de l'alimentation électrique est adaptée à votre machine. Avant de brancher la fiche sur une prise, il est nécessaire de vérifier les spécifications de puissance pour éviter tout dommage. 2. - Page 7 BX-834 / BX-834V / BX-834VB 15. Il est interdit d'ouvrir le couvercle de poulie pendant le fonctionnement de la machine. 16. Il est interdit d'utiliser des pièces endommagées ou cassées. 17. Il est interdit de retirer le couvercle de protection pendant le fonctionnement de la machine. 18.
- Page 8 BX-834 / BX-834V / BX-834VB 28. Reportez-vous au diagramme de l'emplacement. Diagramme 1 Diagramme 2 MODÈLE Capacité de charge BX-834 70 kg BX-834V 70 kg BX-840VB 50 kg...
-
Page 9: Panneau De Contrôle
BX-834 / BX-834V / BX-834VB 3-1. Panneau de contrôle: BX-834 uniquement A. JKM Commutateur à cames (rapide / lent) B. Bouton de mise en marche C. Bouton d'arrêt d'urgence D. Réglage de la profondeur de descente E. Sélecteur perçage/taraudage F. Bouton d'arrêt G. -
Page 10: Illustration Et Procédure De Fonctionnement
BX-834 / BX-834V / BX-834VB 3-2. Illustration et procédure de fonctionnement: Sélecteur perçage/taraudage: Pour sélectionner le mode de perçage ou de taraudage. Table de travail et étau (pour BX-834V / BX-834 uniquement) Desserrez la table de travail et les vis de fixation de l'étau puis tournez la table de travail à 180 degrés et laissez l'étau à... -
Page 11: Conseils D'utilisation: Sélection De Vitesse
BX-834 / BX-834V / BX-834VB 3-3. Conseils d'utilisation: Sélection de vitesse Ouvrez le capot de poulie et vérifiez si la vitesse de broche (tPM) est adaptée à votre travail. Recommandés Matériau Perça Alliage de Fonte Acier Aluminium cuivre 4780 2390 1275 635 3980 1910 7960 3980 4460 2230 3185 1590 425 2650 1275 5310 2655 2970 1485 2390 1195... -
Page 12: Pour Bx-834 Uniquement
BX-834 / BX-834V / BX-834VB BX-834 / BX-834V / BX-840VB 1. Desserrez la poignée B située de chaque côté de la tête de la machine. 2. Tirez la poignée A vers l'avant, comme l’indique le sens de la flèche, pour tendre les courroies. -
Page 13: Retirer Le Foret
BX-834 / BX-834V / BX-834VB 3-4. Retirer le foret: 1. Barre de blocage. 4. Insérez complètement la barre de blocage. La machine est maintenant prête. 2. Trou pour recevoir la barre de blocage. 5. Il est recommandé d'utiliser une clavette spécialement conçue pour retirer l'outil. -
Page 14: Procédure De Fonctionnement De La Machine
BX-834 / BX-834V / BX-834VB Procédure de fonctionnement de la machine: Attention Lisez le manuel d'instructions avant de faire fonctionner la machine. Vérifier la source d'alimentation. Appuyez sur le bouton de démarrage pour vérifier si le moteur et la broche tourne dans le bon sens (2) Régler la vitesse Après avoir mis la machine sous tension, tournez le variateur de vitesse de la position «... -
Page 15: Dépannage
BX-834 / BX-834V / BX-834VB Dépannage Attention: Coupez le courant électrique et retirez la fiche de la prise avant tout dépannage. Numéro SYMPTÔME Solution 1. Appuyez sur le bouton d'arrêt d'urgence. 2. Coupez l'alimentation. 3. Tournez la broche avec la main dans le sens perceuse inverse. -
Page 16: Maintenance
BX-834 / BX-834V / BX-834VB 6. Maintenance: Attention: Coupez le courant électrique et retirez la fiche de la prise avant d’effectuer toute maintenance. Lubrifiant recommandé: ISO68. Numé Maintenance des Période Procédure pièces La colonne de la Tous les 10 Appliquez du lubrifiant broche jours 1. -
Page 17: Spécification Et Pression Sonore
BX-834 / BX-834V / BX-834VB Table des modèles de machine et de courroie Modèle de machine Spécifications de courroie. Quantité BX-834 5340 BX-834V 5PK 1335 BX-840VB 5PK 1495 Spécification et pression sonore: MODÈLES BX-834 BX-834V BX-840VB Pièce Capacité de perçage. (mm) Taraudage M4 ~ M16 M4 ~ M20... - Page 18 BX-834 / BX-834V / BX-834VB A- niveau de pression acoustique mesuré à vide Lpa= 62 dB(A) B- niveau de pression acoustique mesuré en charge Lpa= 64 dB(A) Diagram control circuit;...
- Page 19 BX-834 / BX-834V / BX-834VB Liste component électrique BX-834V/BX-840VB Part No. Component/Object Type/ Ratings/ PCS Complies with the Marks of Model Technical Data following standard conformity granted GENERAL ON/OFF ZH-C316 AC 440V 16A EN60947 SWITCH CONTACTOR C-12D AC 440V/24V/12A IEC 947-4-1 CE UL SA CONTACTOR C-12D...
- Page 20 BX-834 / BX-834V / BX-834VB Diagram control circuit;...
- Page 21 BX-834 / BX-834V / BX-834VB Liste component électrique BX-834 Part No. Component/Object Type/ Ratings/ PCS Complies with the Marks of Model Technical Data following standard conformity granted GENERAL ON/OFF ZH-C316 AC 440V 16A EN60947 SWITCH CONTACTOR KNL9-01 AC 440V/24V/12A IEC 60947-4-1 CE UL SA CONTACTOR KNL9-01...
- Page 22 BX-834 / BX-834V / BX-834VB Vue éclatées...
- Page 23 BX-834 / BX-834V / BX-834VB...
- Page 24 BX-834 / BX-834V / BX-834VB...
- Page 25 BX-834 / BX-834V / BX-834VB...
- Page 26 BX-834 / BX-834V / BX-834VB...
- Page 27 BX-834 / BX-834V / BX-834VB BX-834 / 834V / 840VB BASE 22-S5 WATER TANK 22-S6 SET SCREW BASE COVER 22-S7 BOLT PUMP MOTOR 400V 22-S8 BOLT (For BX-840VB) ADAPTER SHIFTER CLAMP SHIFTER HOSE 27-S1 SET SCREW WATER TANK COVER SLIDE BAR(L) HOSE COVER SLIDE BAR(S) 1-S1...
- Page 28 BX-834 / BX-834V / BX-834VB 68-S2 WASHER 108C CONTACTOR RELAY 68-S3 108D ELECTRIC CONTROLLER MOTOR WIRE 108E TRANSFORMER MOTOR PULLEY 108F SOCKET 73-S1 SET SCREW 108G Grounding WIRE 108H Pump CONTACTOR (For BX-834) WIRE PLUG 108J OVERLOAD RELAY (For BX-834) SPEED CONTROLLER 108-S1 SCREW...
- Page 29 BX-834 / BX-834V / BX-834VB...
- Page 30 BX-834 / BX-834V / BX-834VB...
