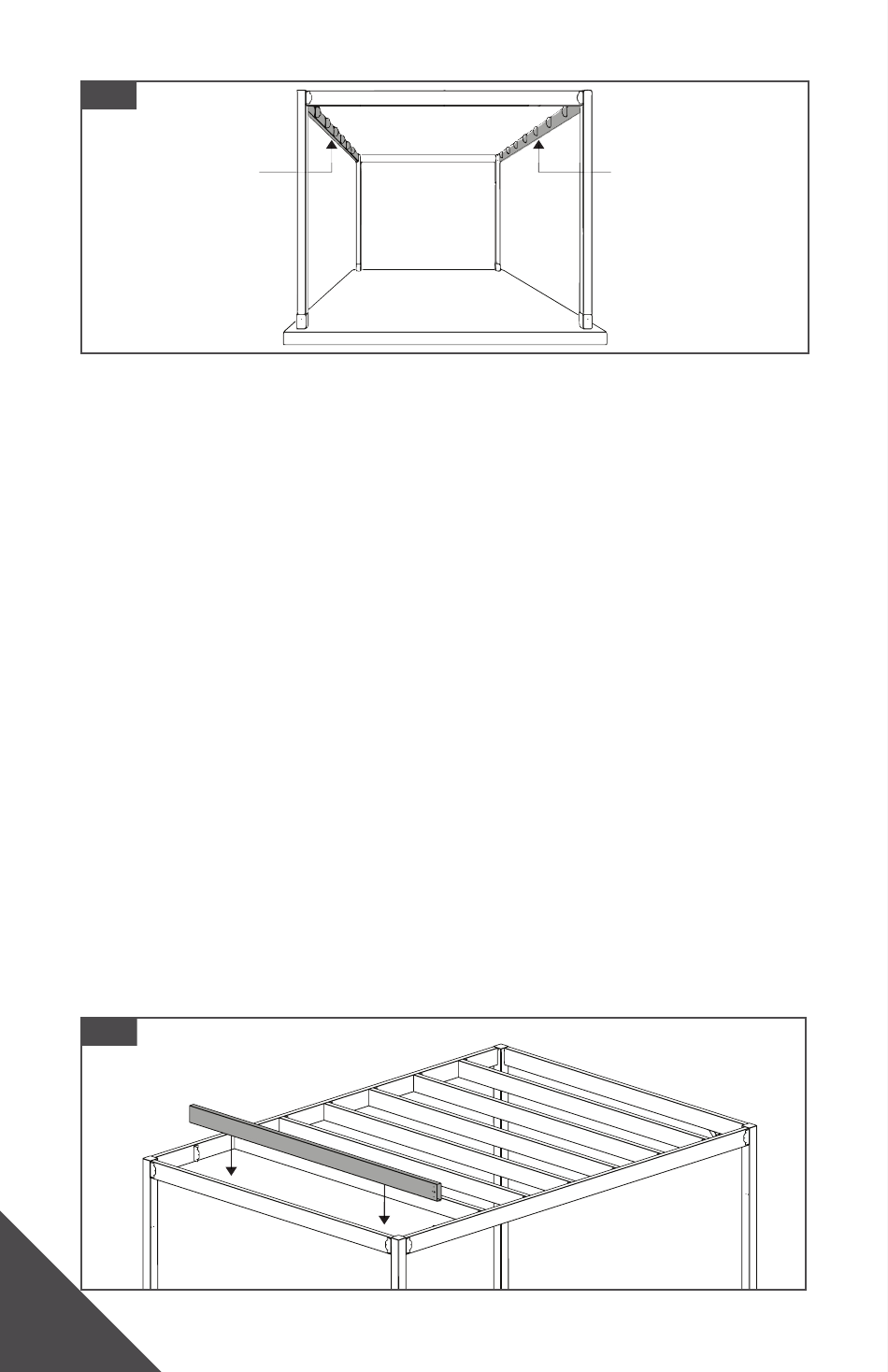

Fig. 27
Longue solive de
charpente installée
(composant F)
Étape 7 :
Fixer les chevrons (x 7) entre les deux longues solives de charpente
1. F ixez chaque chevron (composant G) aux ferrures F-50 (composant D)
qui sont fixées aux longues solives de charpente (composant F). Les
ferrures F-50 seront fixées aux parois opposées des chevrons, comme
illustré aux fig. 28 à 30.
2�
Assurez-vous que les trous de drainage et les trous prépercés pour les
vis sur les chevrons sont dirigés vers le bas lors de l'installation, comme
illustré à la fig. 31. Ajustez au besoin.
3. F ixez les chevrons avec trois vis autoperceuses Evolution (composant K)
par ferrure F-50, comme illustré à la fig. 32.
Remarques :
•
Vous pouvez utiliser des serre-joints pour maintenir temporairement
en place les chevrons aux ferrures F-50 fixées aux solives de charpente,
comme illustré à la fig. 33.
•
Consultez la fig. 34 pour visualiser l'installation des chevrons�
•
Les autocollants doivent être couverts par les composants à joindre lors
d'une installation adéquate.
•
Un minimum de TROIS personnes est nécessaire pour compléter cette
étape.
•
Assurez-vous que les trous prépercés sur les chevrons et les
ferrures F-50 sont alignés avant de fixer les ferrures.
Fig. 28
16
INSTALLATION DE LA PERGOLA : ENSEMBLE POUR PERGOLA EVOLUTION
Longue solive de
charpente installée
(composant F)
