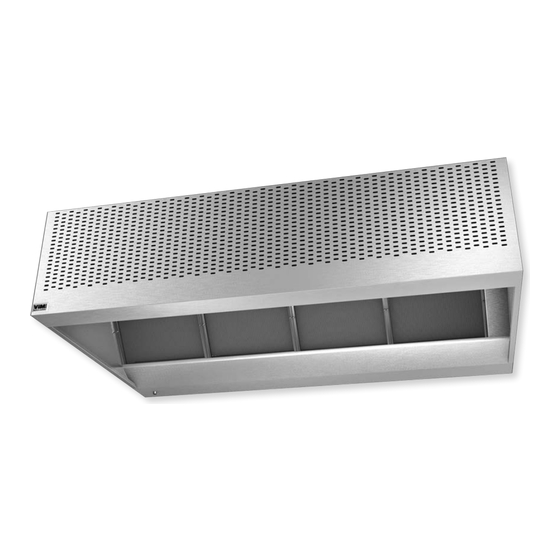

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION VORAX CONFORT ® Hottes polyvalentes - Captation - Diffusion NT00000425-VORAX-CONFORT-210223...
-
Page 2: Table Des Matières
SOMMAIRE GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Consignes de sécurité ......................3 Réception – Stockage ......................3 Garantie ............................ 3 PRÉSENTATION PRODUIT ....................... 4 Principe de dimensionnement des hottes................. 5 Dimensions et poids ........................ 5 INSTALLATION DES HOTTES ......................7 Constitution d'une hotte ......................7 Préparation de la pose ...................... -
Page 3: Généralités
à l'article 133-3 du Code du commerce émettre des réserves écrites sur le récépissé du trans- porteur et les confirmer dans les 72 heures par lettre recommandée avec un double à destination de VIM. La réception sans réserve du matériel prive l'Acheteur de tout recours ultérieur contre nous. -
Page 4: Présentation Produit
PRÉSENTATION PRODUIT Application • Captation et filtration des polluants et de la chaleur. • Diffusion d’air à basse vitesse par la face avant. • Garantit le confort du personnel et contribue à une meilleure efficacité de captation. Gamme • Simple adossée ou double centrale. •... -
Page 5: Principe De Dimensionnement Des Hottes
2.1 Principe de dimensionnement des hottes Pour une efficacité optimale des hottes VORAX CONFORT, les profondeurs et les longueurs minimales ® à respecter sont déterminées par les schémas ci-après : Hotte VORAX CONFORT ® Profondeur minimale Longueur minimale P Hotte L Hotte (0.25 x Z)+100 2.2 Dimensions et poids... - Page 6 VORAX CONFORT ® Éclairage en option - Livrées percées Avancée Av1250/1500/1750 EXTRACTION PULSION 176 / 170 Ø10 250/1500/1750 PULSION Spot LED 1 à 5 spots selon longueur de module En souligné = dimensions du modèle 400. En normal = dimensions du modèle 500. VORAX CONFORT ®...
-
Page 7: Installation Des Hottes
INSTALLATION DES HOTTES 3.1 Constitution d'une hotte Façade Plafond luminaire Panneau supérieur Joue Panneau supérieur sou age extraction Luminaire Panneau Purge arrière Plaque Compensation Filtre Gousset Extraction Pro l bas Entretoise 3.2 Préparation de la pose Retirer la hotte de son emballage, sortir les raidisseurs de transport et les filtres. Se munir du matériel de fixation et supportage nécessaire, non fourni avec la hotte : tiges filetées Ø8 ;... -
Page 8: Assemblage De Modules Simples Adossés
3.4 Assemblage de modules simples adossés Quand la hotte est constituée de plusieurs modules, procéder à l’assemblage comme suit : 1/ Suspendre le 1er module au plafond puis régler et mettre à niveau en utilisant les écrous en dessous de la hotte selon détail. Rondelle plate + écrou M8 de supportage et... -
Page 9: Assemblage De Modules Doubles Centraux
3.5 Assemblage de modules doubles centraux Quand la hotte est constituée de plusieurs modules, procéder à l’assemblage comme suit : 1/ Suspendre le 1er module au plafond puis régler et mettre à niveau en utilisant les écrous en dessous de la hotte selon détail 1. Rondelle plate + écrou M8 de supportage et... -
Page 10: Montage Des Accessoires
MONTAGE DES ACCESSOIRES En exécution standard, les hottes VORAX ® CONFORT sont livrées percées. Sur demande, les platines viroles, registres à guillotine, et platines viroles avec registre d'équilibrage peuvent être livrées montées. 4.1 Montage des registres à guillotine 6 points de xation par rivets Vis de blocage Butée de fermeture maximum... -
Page 11: Montage Des Platines Viroles Circulaires Avec Registre D'équilibrage
• Positionner la platine en la centrant sur l’ouverture de la hotte. • Assurer l’étanchéité entre la hotte et la platine. • Fixer par rivets Ø4 mm en utilisant les pré perçages prévus à cet effet. Points de xation par rivets 4.3 Montage des platines viroles circulaires avec registre d'équilibrage ØB (mm) -
Page 12: Montage Des Collecteurs
4.4 Montage des collecteurs 4.4.1 Montage des collecteurs d'extraction de hottes adossées ÉTAPE 1 1 - Positionner le Collecteur selon plan 2 - Contre percer la hotte 3 - Riveter le Collecteur sur la hotte Mettre un joint d'étanchéité 1 - Positionner 2 - Contre percer 3 - Riveter Longueur hotte... -
Page 13: Montage Des Collecteurs D'extraction De Hottes Doubles Centrales
ÉTAPE 3 - Si plusieurs modules seulement 1 - Positionner le collecteur en butée sur la liaison 2 - Contre percer la hotte et le collecteur 3 - Reviter l'ensemble Mettre un joint d'étanchéité 4.4.2 Montage des collecteurs d'extraction de hottes doubles centrales Reprendre le principe de montage des hottes simples adossées en respectant le positionnement des collecteurs suivant : Longueur hotte... -
Page 14: Montage Des Collecteurs De Soufflage De Hottes Adossées
4.4.3 Montage des collecteurs de soufflage de hottes adossées ÉTAPE 1 1 - Positionner le Collecteur selon plan 2 - Contre percer la hotte 3 - Riveter le Collecteur sur la hotte Mettre un joint d'étanchéité 1 - Positionner 2 - Contre percer 3 - Riveter Longueur hotte Longueur collecteur... -
Page 15: Montage Des Bandeaux Autoportants
4.5 Montage des bandeaux autoportants 1/ Fixer les supports bandeau en coin de hotte et à la liaison des modules en utilisant les exemples ci- après. Les détails A, B et C montrent le sens du support et les cotes d’installation à respecter pour le montage de 2 panneaux en angle (A), pour la jonction de 2 panneaux alignés (B) et le montage contre un mur (C). -
Page 16: Montage Des Réhausses Par Bandeau Économique
DÉTAIL A DÉTAIL B DÉTAIL C MONTAGE EN ANGLE MONTAGE EN JONCTION MONTAGE CONTRE UN MUR 1 - POSITIONNER 2 - CONTRE PERCER 3 - RIVETER Montage des clips 2/ Glisser les clips fournis dans les encoches des 6 par panneau panneaux. -
Page 17: Mesure Des Débits D'introduction
2/ Contre-percer, sur présentation par le dessus de la hotte 1 - Positionner sur la hotte 2 - Contre percer la hotte 3 - Riveter MESURE DES DÉBITS D'INTRODUCTION La hotte est équipée d’une de pression sur la face interne du plénum de soufflage, permettant la mesure du débit de compensation et le calcul de la perte de charge. -
Page 18: Raccordements Électriques
RACCORDEMENTS ÉLECTRIQUES Avant toute intervention, couper l’alimentation électrique. Les raccordements électriques doivent être réalisés exclusivement par un personnel qualifié. Les raccordements électriques doivent être conformes à la norme NF C 15-100. 6.1 Dimensions et raccordement du luminaire encastré livré monté (en option) Dimensions 1000 (en mm) Dimensions 1500 (en mm) 1260... -
Page 19: Dimensions Et Raccordement Du Luminaire Étanche En Applique (En Option)
6.3 Dimensions et raccordement du luminaire étanche en applique (en option) 1172 Eclairage en applique Raccordement avec terre obligatoire Luminaire étanche en applique IP66 • Alimentation monophasée 230V, 50/60 Hz. • Température +65°C. • Tubes T8 : 1x36W (modules ≥1500). 230 V 50/60 Hz 6.4 Dimensions et raccordement de la réglette en applique (en option) -
Page 20: Dimensions Et Raccordements Des Spots Led Encastrés (Option)
6.5 Dimensions et raccordements des spots LED encastrés (option) Les spots LED sont montés et câblés sur chaque module de hotte, ils sont livrés avec des connecteurs rapides pour les liaisons entre module et le raccordement à l'alimentation électrique. Câble 3G 1.5 Lg 1500 mm 230 volts 50/60 Hz Spot... -
Page 21: Entretien Et Maintenance
ENTRETIEN ET MAINTENANCE 7.1 Nettoyage de la hotte • Les parties visibles des hottes doivent être nettoyées chaque jour après chaque service. • Utiliser des produits de nettoyage et des outils compatibles avec l'inox. Produit d'entretien Désignation Code ETCH AWAY NEW 1 litre Décapant dégraissant 780913 Lustrant... - Page 22 22/24 NT00000425-VORAX-CONFORT-210223...
- Page 23 23/24 NT00000425-VORAX-CONFORT-210223...
- Page 24 Les prés de Mégy Sud – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : 05 49 06 60 38 ou 05 49 06 60 25 – Fax : 05 49 06 60 36 sav@vim.fr - www.vim.fr 24/24 NT00000425-VORAX-CONFORT-210223...
