Archimod HE 240-480®
Dans le cas où l'onduleur détecterait un retour de tension, le sectionneur de la ligne d'entrée de bypass est automatiquement
ouvert et le contact de commande backfeed change d'état.
En cas d'intervention de la protection, il est nécessaire d'établir la cause de l'intervention.
Pour fermer à nouveau le sectionneur d'entrée de bypass de l'onduleur, il est tout d'abord nécessaire de le réarmer en le
tournant dans le sens contraire des aiguilles d'une montre puis de le fermer.
Les caractéristiques du contact auxiliaire sont les suivantes :
• Tension maximum applicable : 250Vac.
• Courant maximum applicable : 5A, cosφ = 1.
INDICATION
Dans le cas où pendant le fonctionnement l'onduleur signalerait l'activation de la protection de backfeed, contacter le
Centre d'assistance technique LEGRAND.

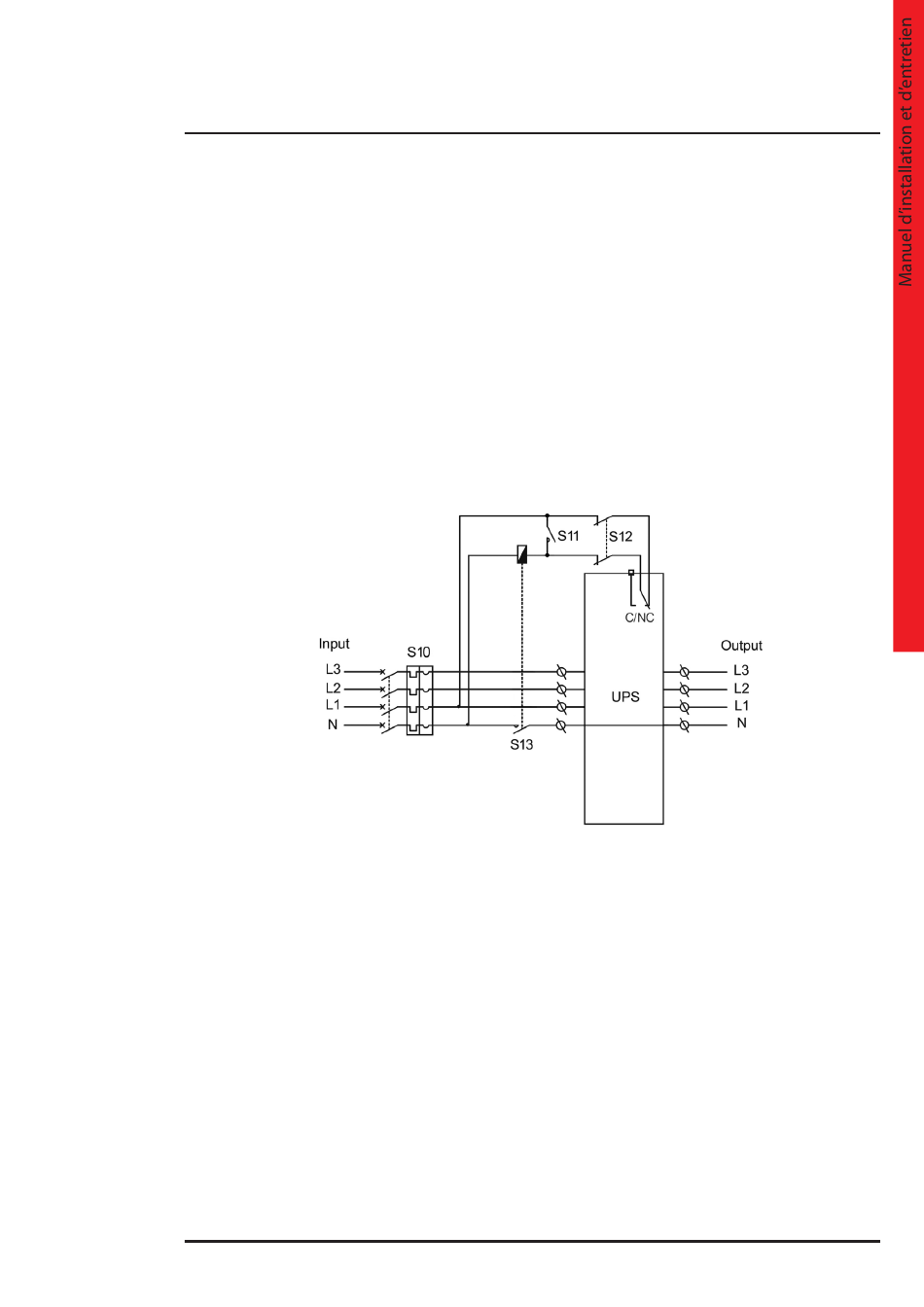

Système de distribution TT et schéma de branchement du circuit de protection de backfeed avec ligne de bypass
commune avec l'entrée de secteur
S10 : interrupteur magnétothermique - différentiel prescrit pour la ligne d'entrée
S13 : télérupteur d'ouverture du neutre de la ligne d'entrée de secteur
S11 : sectionneur en parallèle avec la bobine du télérupteur S13
S12 : sectionneur bipolaire en série sur la ligne vers le connecteur EC9 de la carte d'interface contacts
31
