INSTALLATION D'UNE UNITÉ DE COMMANDE EXTERNE
ET DE CAPTEURS
L'unité de commande Innova utilise deux capteurs pour mettre sous tension
le poêle combi. L'un est le capteur de température primaire (TS1) et l'autre
le capteur de température secondaire (TS2) ou le capteur de température et
d'humidité (T/H). Si le poêle est placé à moins de 200 mm du mur, le TS1 doit
être monté sur le mur au-dessus du poêle et doit se trouver à une distance de
150 mm du plafond. Mais si le poêle est placé à plus de 200 mm du mur, le TS1
doit être monté au plafond au-dessus du poêle, comme indiqué sur l'illustration.
Le TS2 ou le T/H doit être monté sur le mur du côté opposé au poêle et doit se
trouver à une distance comprise entre 300 mm du plafond et 1300 mm du sol.
Pour plus de détails, voir le manuel du panneau de commande.

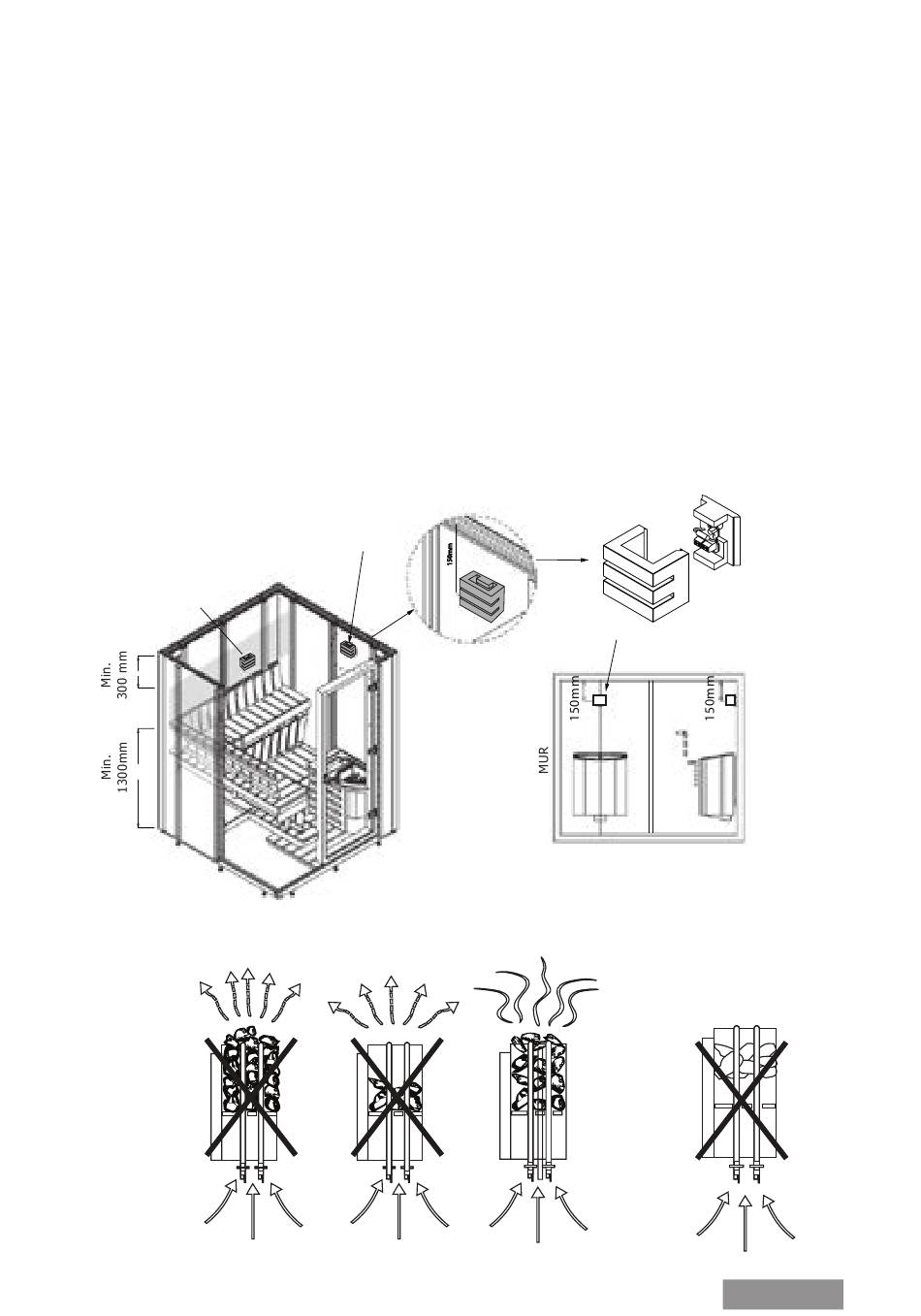

Fig. 9) Emplacement des capteurs de sécurité
TS1
TS2 ou T/H
TS1
PLAFOND
Fig. 10) Comment charger les pierres du poêle
NE PAS UTILISER
DE PIERRES EN
CÉRAMIQUE !
13
FRANÇAIS
