golmar RD-V2PLUS Manuel D'installation page 35

34
P
ortier vidéo avec distributeur, 2 répéteurs et gâche électrique en courant continu.
Voir l'exemple 'C' et notes importantes dans des 'modes de fonctionnement' (page 23).

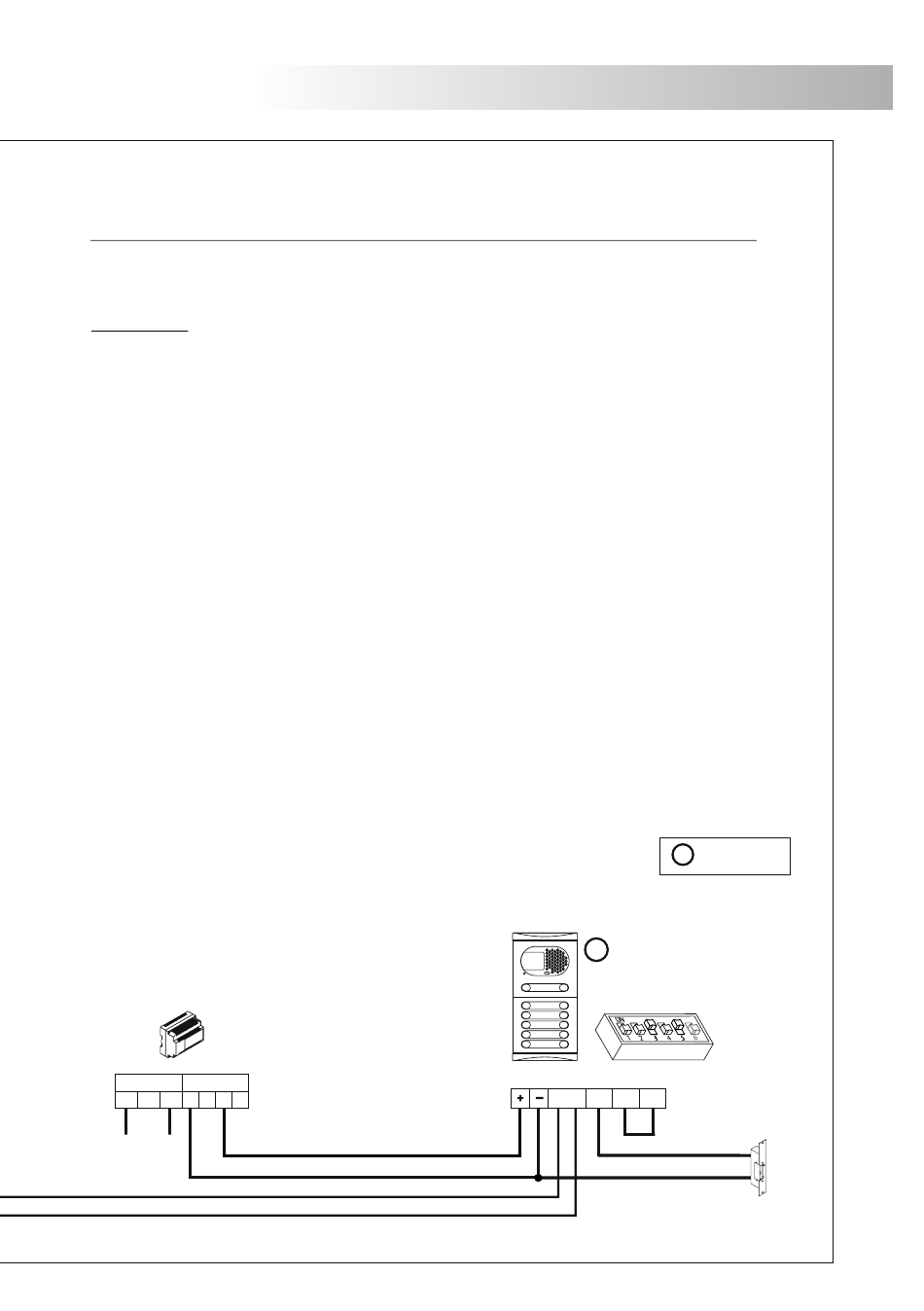

Le schéma d'installation montre la connexion d'un système de portier vidéo avec une plaque d'accès
pour accéder au bâtiment et distributeurs D4L-V2Plus de 4 lignes, 2 répéteurs en cascade et
gâche de courant continu.
RECUERDE: Installations avec distributeurs, le nombre total du moniteurs/postes d'appel par
répéteur ne doit jamais dépasser 32 unités.
FA-V2PLUS
SEC
PRI
- - +
230 110 0
Réseau
+
SCHÉMAS D'INSTALLATION
Plaque V2Plus
P
BUS CV2
P =Principale.
SW1
(1)
CV1 +12
