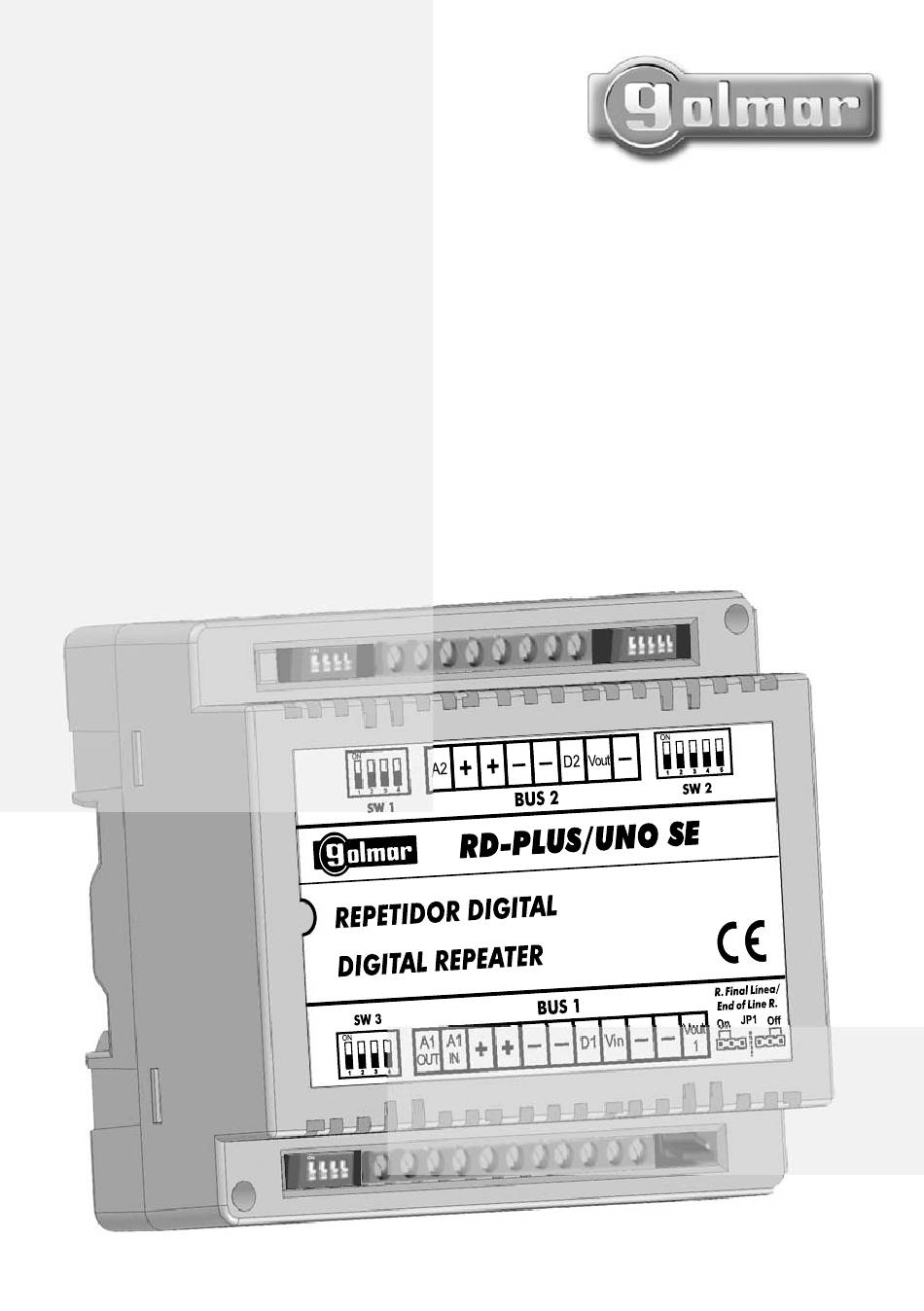

- Page 1 Cód. 50121601 Répéteur Digital RD-PLUS/UNO SE manuel d'installation TRD-PLUS/UNO SE rev.0111...
- Page 2 INTRODUCTION Nous tenons, tout d'abord à vous remercier et à vous féliciter pour l'acquisition de ce produit fabriqué par Golmar. La technologie avancée des composants qui constitue ce produit ainsi que notre certification ISO9001, assurent aux clients et utilisateurs un haut niveau de prestations et une satisfaction totale dans le fonctionnement de ce répéteur digital.
- Page 3 MODES DE FONCTIONNEMENT Système Uno. Systèmes avec moniteurs Platea Uno et/ou postes d'appel T-740 Uno et T-940 Uno en que sont requis un nombre d'unités supérieur à 200 ou lorsque la distance entre la plaque de rue et la dernière poste est supérieur à 200 mètres. Système Uno (3+Coax) Système Uno (4+TP) Platea Uno...
- Page 4 MODES DE FONCTIONNEMENT Système de plaque générale. Dans les systèmes avec plaque/s générale/s, se doit installer un répéteur RD-Plus/Uno SE à l'entrée de chaque plaque intérieure avec installation Uno. Installation (3+Coax) Système Uno Système Plus COLONNE MONTANTE 1 COLONNE MONTANTE...
- Page 5 DESCRIPTION escription du répéteur Langüette libératrice du rail DIN. Micro-interrupteur de configuration Sw1. Micro-interrupteur de configuration Sw2. Réglette de connexion Bus 2. Etiquette. Réglette de connexion Bus 1. Pontet de configuration fin de ligne JP1. Micro-interrupteur de configuration Sw3. INSTALLATION étails de l'installation du répéteur Installer l'unité...
- Page 6 CONFIGURATION escription du pontet de configuration. Résistance de fin de ligne. Laisser en On s'il termine en le "BUS 1" du répéteur digital le parcours du câble de vidéo (coaxial). Résistance de fin de ligne. Placer en Off si le parcours du câble de video (coaxial) il ne termine pas en le "BUS 1" du répéteur digital.
- Page 7 Le micro-interrupteur Sw3, compense l'audio (capacité) de la ligne du côté Bus 1 (A1) du répéteur. En dépendant du câble Golmar utilisé et de la longueur de le câble (somme) installé dans le Bus 1 (A1) du répéteur, configurer les micro-interrupteurs, comme indiqué dans la table ci-dessous.
- Page 8 SCHÉMAS D'INSTALLATION ystème portier vidéo Plus avec répéteur et câble coaxial. Platea Plus D4L-PLUS Platea Plus Malla Malla SYSTÈME PLUS Vout BUS 2 RD-PLUS/UNO SE BUS 1 Vout D1 Vin SYSTÈME PLUS Platea Plus Platea Plus D4L-PLUS Malla Malla Retirer le pontet JP1 de tous les distributeurs P =Principale.
- Page 9 D6L-Plus/2H SYSTÈME PLUS Malla Vp1 Mp1 Vout TP In TP Out Coax In Coax à TP BUS 2 EL-564 RD-PLUS/UNO SE BUS 1 TP à Coax Vout D1 Vin Malla Malla Vp2 Mp2 Vout SYSTÈME PLUS Platea Plus...
- Page 10 Mode EL500 FA-Plus o FA-Plus/C AP - - + Malla out+ out- Réseau SYSTÈME UNO D4L-PLUS Vout BUS 2 RD-PLUS/UNO SE BUS 1 Vout D1 Vin SYSTÈME PLUS COLONNE MONTANTE 0 Plaque générale P =Principale. S =Secondaire. Mode EL501 FA-Plus/C rev.938072...
- Page 11 PLAQUE GÉNÉRALE SYSTÈME PLUS Aux moniteurs Plaque intérieure Plus COLONNE MONTANTE 2 Mode EL500 FA-Plus o FA-Plus/C AP - - + Malla out+ out- Réseau D4L-PLUS COLONNE MONTANTE 0 Plaque générale Mode EL501 FA-Plus/C rev.938072 110 0 AP - - + Malla out+ out-...
- Page 12 SCHÉMAS D'INSTALLATION SYSTÈME UNO Aux moniteurs Plaque intérieure COLONNE MONTANTE 119 Mode EL500 FA-Plus o FA-Plus/C AP - - + Malla out+ out- Réseau SYSTÈME UNO D4L-PLUS Vout BUS 2 RD-PLUS/UNO SE BUS 1 Vout D1 Vin SYSTÈME PLUS...
- Page 13 Le schéma d'installation montre les connexions d'une équipe de portier vidéo avec deux plaques générales et jusqu'a 120 plaques intérieures (colonne montante/bâtiment) certains avec système Uno. Installe un répéteur RD-PLus/Uno SE à l'entrée de chaque plaque intérieure Uno. Dans équipes de portier vidéo, utiliser un distributeur D4L-Plus avant chaque bâtiment intérieur excepté...
- Page 14 CONNEXION AVEC BATIMENT AUDIO 4 FILS COLONNE MONTANTE 1 COLONNE MONTANTE 2 SYSTÈME UNO SYSTÈME UNO Vout Vout BUS 2 BUS 2 RD-PLUS/UNO SE Nº.1 RD-PLUS/UNO SE Nº.2 BUS 1 BUS 1 Vout Vout D1 Vin D1 Vin SYSTÈME PLUS SYSTÈME PLUS...
- Page 15 NOTAS/NOTES...
- Page 16 Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modifications without prior notice.
