Druckluftnagler Typ VARIANT-152C
[1] Abmessungen: L = 295; H = 248 ; B = 70 mm;
[2] Gewicht: 2,5 kg .
[3] Zulässiger Luftdruck: 8 bar,
[4] empfohlener Betriebsdruck: 6 - 8 bar.
[5] Luftverbrauch pro Eintreibvorgang bei 6 bar: 1,5 l
freie Luft.
[6] Eintreibgegenstand: Industrieklammern Typ 14 und
155 in den Längen von 15-40mm
[7] A-bewerteter Einzelereignis-
Schalleistungspegel
[8] A-bewerteterEinzelereignis-
Emission Schalldruckpegel
am Arbeitsplatz
[9]*Vibrationskennwert 4 m/s²
Diese Ersatzteilliste/Servicehinweise bildet mit dem
beiliegenden
Benutzer-Handbuch
Betriebsanleitung.
Bitte
vor
aufmerksam
lesen
und
unbedingt beachten.
Achtung:
Gerät von der Druckluftzufuhr abkoppeln,
Magazin entleeren.Die Befestigung der Kappe muß mit
einem
Drehschrauber
erfolgen,
Drehmoment auf 7 Nm eingestellt ist.
Austausch des Treibers und des Kolbens
Die vier Zylinderschrauben 13301121 herausdrehen
und
die
Kappe
komplett
abheben
Ventilstange 14401597 komplett herausziehen (Bild 1).
Mit
dem
Ersatztreiber,
der
Treiberkanal eingeführt wird, die Kolben-Treiber-Einheit
nach oben aus dem Naglergehäuse hinausdrücken
(Bild 2). Mit einem Dorn sorgfältig den Stift 14401573
und die Spannhülse 13300260 hinausdrücken. Den
Kolben dafür in die Montagevorrichtung 14401088
einlegen (Bild 3). Defekte Teile austauschen. Vor dem
Wiedereinsetzen Kolben-O-Ring einfetten mit O-Ring-
Fett 13301706
Auswechseln des Puffers und des Zylinders
Kappe, Ventilstange und Kolben-Treiber-Einheit, wie
oben beschrieben, demontieren. Dann den Nagler
umdrehen und kräftig auf eine plane Holzplatte
schlagen (Bild 4). Durch die Erschütterung lösen sich
Zylinder und Puffer und lassen sich leicht dem
Gehäuse entnehmen. Defekte Teile ersetzen und leicht
gefettet (O-Ring-Fett 13301706) wieder einsetzen.
Austausch von Zugfeder und Schubkasten
Die beiden Schrauben 13301140 und 13301111 lösen
und den Klammerträger komplett mit Schubkasten und
Feder nach hinten aus dem Gerät herausziehen. Vom
freiliegenden
Klammerträger
können
Schubkasten mühelos hinuntergeschoben und ersetzt
werden (Bild 5).
Auswechseln der Ventil-O-Ringe
Die
komplette
Kappe,
wie
demontieren.
Die defekten O-Ringe ersetzen und
leicht
gefettet
(O-Ring-Fett
einsetzen .

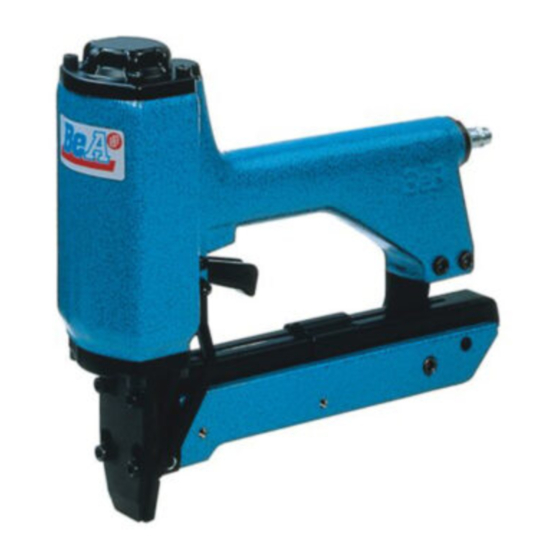

Pneumatic Stapler Type VARIANT-152C
This Spare parts list/service instructions and the
enclosed Operator's Manual constitute the
Operating Instructions. Before using read both and
strictly observe safety instructions.
In the German section of the spare parts list the
technical data are listed under codes [ ] (also see User
Manual).
Attention!
Always disconnect the tool from its
air supply and empty magazine before
attempting any repair. Always fix the cap with a
torque wrench adjusted to 7 Nm.
Removing piston and driver blade

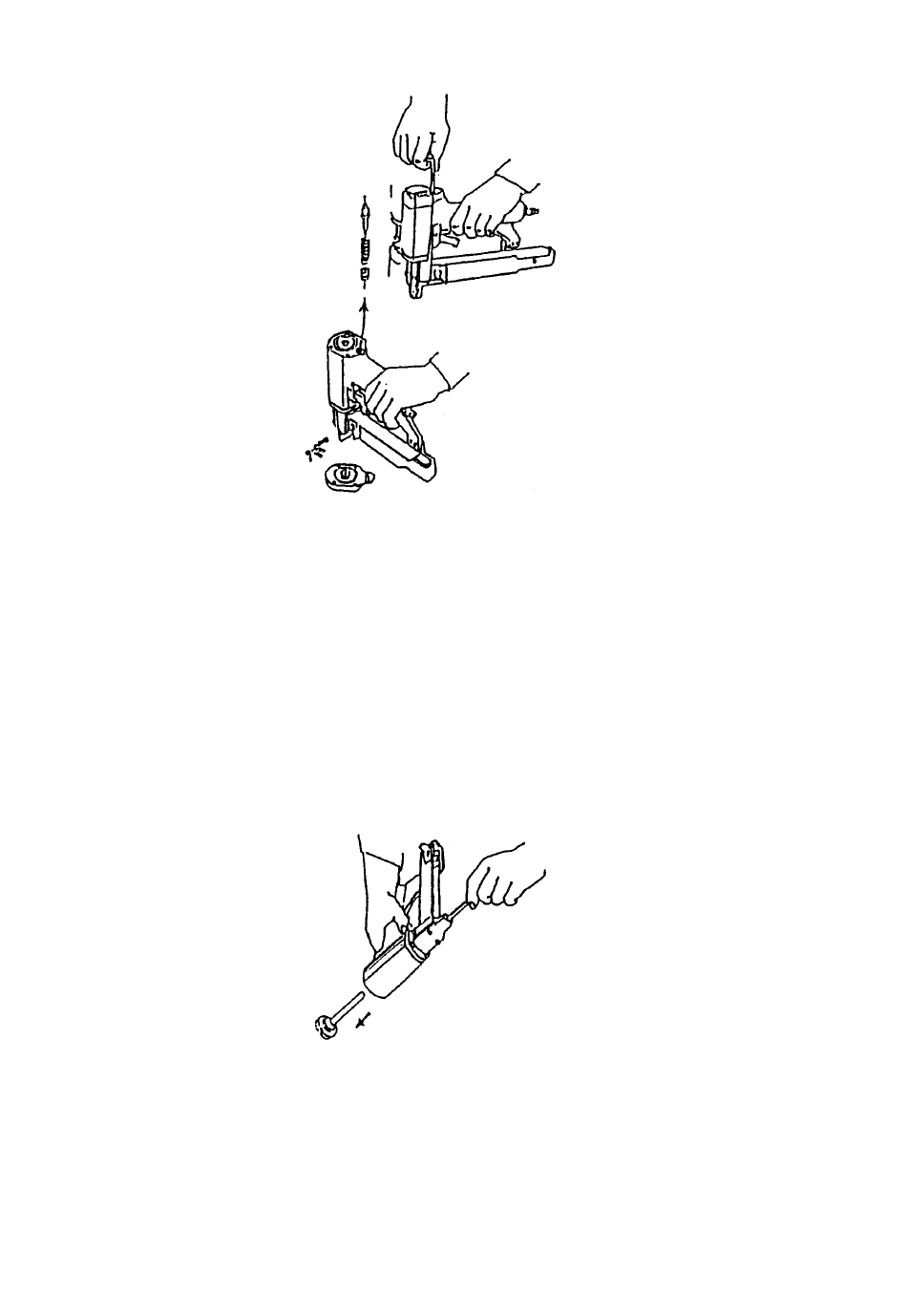

Take out 4 bolts 13301121 and remove the complete
cap and valve shaft 14401597 (fig. 1). The piston with
driver blade can now be removed by using a spare
driver blade and pushing them from below (fig. 2). Use
a pin punch
and mounting block 14401088 for
removing the pin 14401573 and split pin 13300260 (fig.
3). Any damaged parts must be replaced. Before
refitting, the piston O-ring should be greased with
special grease 13301706
Changing bumper and cylinder
Remove cap, valve shaft and piston with driver blade
as described above.
Then turn machine over and
gently tap it on a flat wooden surface (figure 4). By the
impact, cylinder and bumper will come out and can
easily be removed from the housing. Replace any
damaged parts and grease with
13301706 before refitting .
Replacement of feeder bar and spring
Remove the 2 screws 13301140 and 13301111 and
slide the staple carrier backwards out of the nailer.
Spring and feeder bar can easily be removed and
replaced, if necessary (figure 5).
deutsch
1
L
= 87 dB
Wa, 1s
L
= 79 dB
pA, 1s
die
Inbetriebnahme
Sicherheitshinweise
bei
dem
das
sowie
die
von
unten in
den
Feder
und
oben
beschrieben,
13301706)
wieder
English
special grease
2
Changing of O-rings on valve system
Remove the cap as described above. Take main valve
out of the cap and replace worn 0-rings. Grease O-
rings with special grease 13301706 .
Agrafeuse pneumatique type VARIANT-152C
Cette Nomenclature des pièces détachées et
instructions
de
montage
et
l'utilisateur font partie du Mode d'Emploi. Avant
utilisation
veuillez les lire attentivement.
La
partie
en
langue
allemande
caractéristiques techniques avec des références [ ]
(voir manuel d'instruction).
Remplacement de pièces défectueuses:
Attention:
avant toute manipulation, débrancher
l'alimentation d'air comprimé et décharger le magasin
de pointes. La fixation du capuchon doit être effectuée
obligatoirement à l'aide d'une
réglée à 7 Nm.
Remplacement du marteau et du piston
Retirer les quatre vis cylindriques 13301121 et le
capuchon, sortir entièrement la tige de soupape (fig. 1).
Avec le marteau de rechange, faire sortir le piston et le
marteau du cloueur (image 2). A l'aide d'un chasse-
goupille faire sortir soigneusement l'axe 14401573 et
la douille fendue 13300260 après avoir placé le piston
dans le bloc chasse-goupille
Remplacer les pièces défectueuses, puis bien graisser
le joint torique du piston avec la graisse 13301706
avant de le replacer dans l'appareil.
Remplacement de l'amortisseur et du cylindre
Retirer entièrement comme indiqué plus haut le
capuchon, la tige de soupape ainsi que le piston et le
marteau. Faire pivoter le cloueur et frapper bien à plat
sur une planche en bois (fig. 4). Suite à ce choc, le
cylindre et l'armortisseur se retireront facilement du
corps de l'appareil. Une fois les pièces défectueuses
remplacées, les graisser (graisse pour joints toriques
13301706) et les monter sur l'appareil.
Remplacement du chariot et ressort
Desserrer les deux vis 13301140, 13301140. Retirer
l'emsemble: support d'agrafes, chariot d'avancement et
ressort enroulé par l'arrière de l'appareil. Ainsi, on
peut dégager
et
remplacer
derniers (fig. 5).
Remplacement des joints de soupape
Retirer entièrement, comme indiqué plus haut, le
capuchon complet. Remplacer les joints toriques
défectueux en les graissant légèrement avec la graisse
13301706 .
Grapadora neumática tipo VARIANT-152C
Esta
Lista
de
piezas
e
mantenimiento
son
partes
Instrucciones para el operario - de las normas de
trabajo.
Antes
del
utilizo
detenidamente dichas instrucciones y atender las
instrucciones de seguridad.
En la parte alemana de la lista de repuestos figuran
datos técnicos bajo cifras caracteristicas [ ]. (Véase
también el manual de usuario.)
Cambio de piezas
Importante:
Desconectar la máquina de la ali-
mentación de aire comprimido. Vaciar
el cargador de grapas. Fije
la tapa con una llave
dinamometrica ajustada a 7 Nm.
Cambio de la lengüeta y del pistón
Extraer los 4 tornillos 13301121 y levantar la tapa y el
vástago de la válvula 14401597 (fig. 1). Presionar con
una lengüeta de recambio a través de la nariz y asi se
conseguriá facilmente sacar del interior de la máquina
el pistón con su lengüeta (fig. 2). Con un punzón
extraer cuidadosamente el pasador 14401573 y el
pasador élastico 13300260. Para esta operación se
debe colocar el pistón en el útil de montaje 14401088
(fig. 3). Sustituir las piezas defectuosas y antes de
montar nuevamente la máquina engrasar el aro tórico
del pistón con grasa especial 13301706
Cambio del amortiguador y cilindro
Extraer la tapa, el vástago de la válvula y el pistón con
la lengüeta, tal como esta descrito en el apartado
anterior. Entonces dar la vuelta a la máquina y golpear
suavemente el cuerpo sobre una mesa de madera (fig.
4). Por la acción del golpe se desprenderán el cilindro
y el amortiguador. Cambiar las partes defectuosas y
antes de montar las nuevas engrasarlas con grasa
especial 13301706
français
le
Manuel
de
contient
les
clé dynamometrique,
14401088 (fig. 3).
aisement ces
deux
español
instrucciones
de
-
junto
con
las
deben
leerse
