Utilisation
FR1N3070fr
04.2008
Thermostat de température
ambiante sans fil avec
afficheur LCD grand format
Non programmable, pour régime de chauffage
• Afficheur LCD grand format
• Appareil alimenté par 2 piles alcalines type AA 1,5 V
• Récepteur RCR10/433

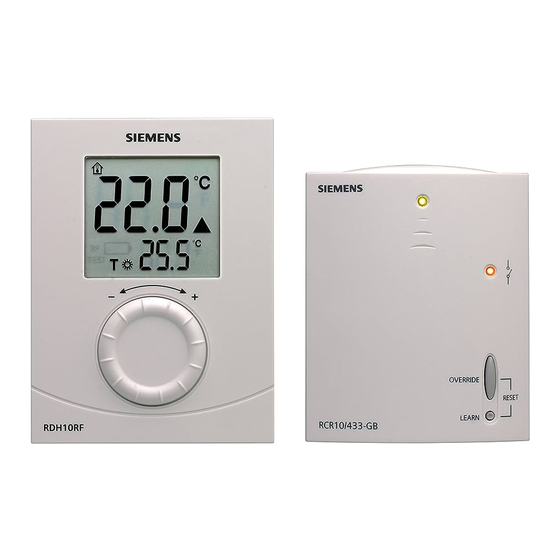

Le thermostat d'ambiance RDH10RF est utilisé pour la régulation de la température
ambiante dans les systèmes de chauffage.
Applications types:
• Maisons individuelles
• Bâtiments résidentiels
• Ecoles
• Bureaux
Le thermostat d'ambiance est utilisé avec les composants d'installation suivants:
• Vannes thermiques ou vannes de zone
• Chaudières mixtes
• Brûleur à fioul ou à gaz
• Ventilateurs
• Pompes
3
RDH10RF/SET
Building Technologies
070
Publicité
Manuels Connexes pour Siemens RDH10RF/SET
Sommaire des Matières pour Siemens RDH10RF/SET
- Page 1 Thermostat de température ambiante sans fil avec RDH10RF/SET afficheur LCD grand format Non programmable, pour régime de chauffage • Afficheur LCD grand format • Appareil alimenté par 2 piles alcalines type AA 1,5 V • Récepteur RCR10/433 Utilisation Le thermostat d’ambiance RDH10RF est utilisé pour la régulation de la température ambiante dans les systèmes de chauffage.
- Page 2 Après retrait des batteries, les consignes et informations de changement de régimes sont conservées pendant 2 minutes au maximum. Indications pour la commande Dans votre commande, indiquer la désignation et le type : Thermostat de température ambiante RDH10RF/SET. Les vannes et servomoteurs doivent être commandés à part. Combinaisons d'appareils Fiche Désignation...
- Page 3 Affichage de la demande de chaleur Bouton de réglage de température Logement des batteries Consigne de température de confort RF Radio Affichage : Test du signal radio (RF) Test Batteries presque déchargées ; elles doivent être remplacées. 3/10 Siemens Thermostat d’ambiance FR1N3070fr Building Technologies 04.2008...
- Page 4 Hauteur de montage : 1,5 m au dessus du sol Le thermostat peut être monté sur une boîte encastrée. 4/10 Siemens Thermostat d’ambiance FR1N3070f Building Technologies...
- Page 5 Directive relative à la basse tension 2006/95/CE Equipements radio 1999/5/CE Conformité selon C-Tick N 4 7 4 Standards et conditions de test EN 61000-6-3, AS/NZS 4251.1: 1999 Standards de test pour équipements radio AS/NZS 4268: 2003 5/10 Siemens Thermostat d’ambiance FR1N3070fr Building Technologies 04.2008...
- Page 6 EN301489-3 V1.4.1 Classe d'isolement III à EN 60950-1 Degré d'encrassement Protection mécanique du boîtier IP20 Poids (emballage compris) Généralités RDH10RF/SET 515 g Teinte de la façade de l'appareil Blanc RAL 9003 Matériau du boîtier ABS (afficheur LCD:Polycarbonate) Récepteur RCR10/433 Tension de fonctionnement 230 V~ +10/-15 % Caractéristiques...
- Page 7 Phase, 230...250 V ~ Phase, 24...250 V~ Contact de travail, 24...250 V~ / 8 (3)A Contact de repos, 24...250V~ / 8 (3) A Pompe de circulation Neutre Conducteur neutre Récepteur RCR10/433 Organe de réglage 8(3) 7/10 Siemens Thermostat d’ambiance FR1N3070fr Building Technologies 04.2008...
- Page 8 Thermostat de température ambiante sans fil pour commande d'une pompe de circuit de chauffage par le récepteur (régulation primaire par mélangeur manuel) Thermostat de sécurité Thermostat limiteur de sécurité Pompe de circulation 8/10 Siemens Thermostat d’ambiance FR1N3070f Building Technologies 04.2008...
- Page 9 Encombrement Thermostat de température ambiante Platine de montage 9/10 Siemens Thermostat d’ambiance FR1N3070fr Building Technologies 04.2008...
- Page 10 Support pliable enclipsé Récepteur © 20076 Siemens Schweiz AG Sous réserve de modifications 10/10 Siemens Thermostat d’ambiance FR1N3070f Building Technologies 04.2008...
