Manuels Connexes pour SHOWTEC SM-16/FX
Sommaire des Matières pour SHOWTEC SM-16/FX

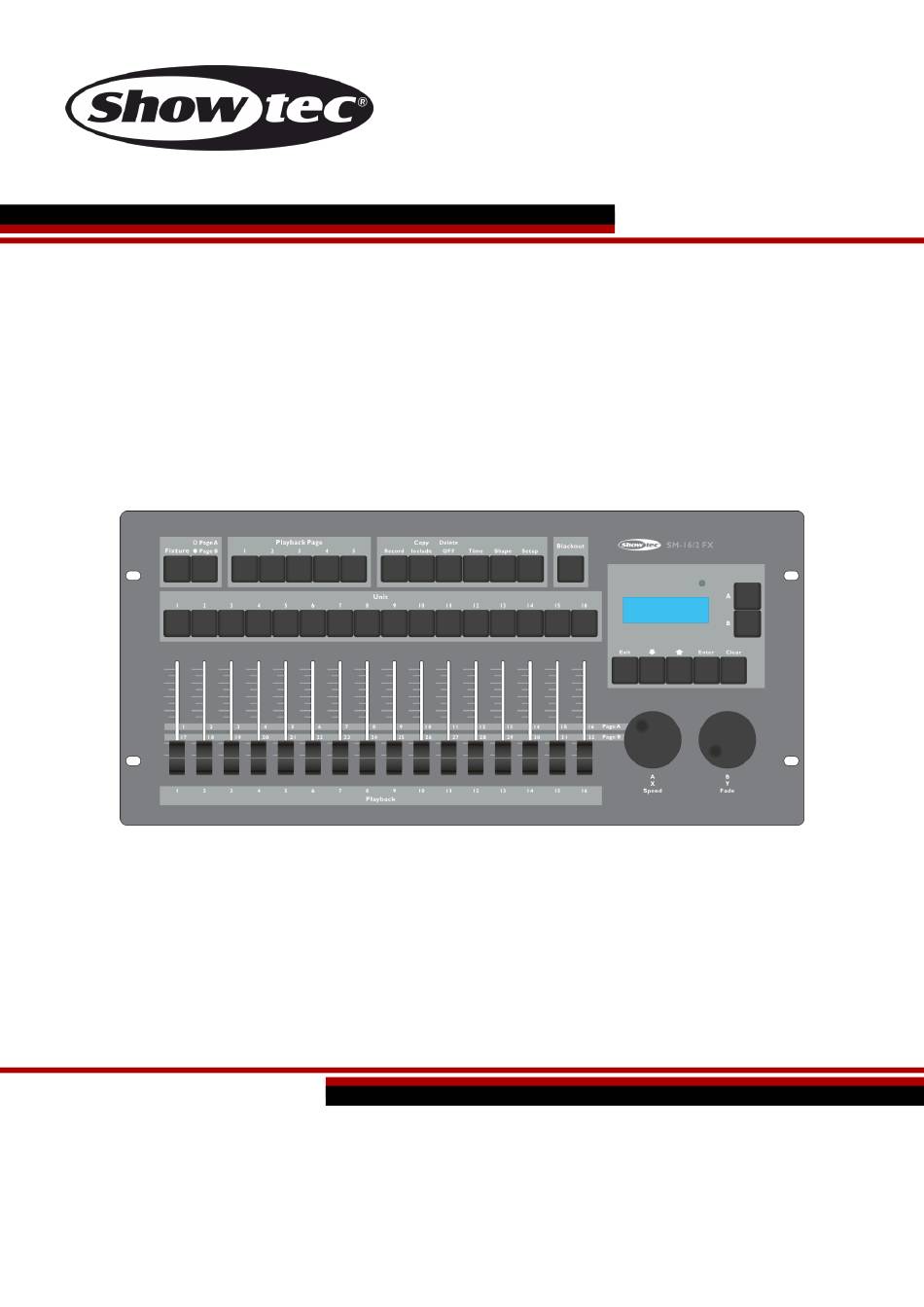

- Page 1 MANUEL FRANÇAIS SM-16/FX Code commande : 50702 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
SM-16/2 FX Tables des matières Aperçu ....................................2 Caractéristiques techniques ............................2 Installation ................................... 3 Consignes de sécurité ..............................3 Branchement au secteur ............................5 Description de l’appareil ..............................7 Panneau avant ................................7 Panneau arrière ................................9 Glossaire ..................................9 Assignation ..................................10 Assignation d' un appareil............................10 Visualisation de l’assignation ............................10... -
Page 3: Aperçu
SM-16/2 FX Informations concernant le système........................20 Mise à jour ..................................20 Entretien .....................................21 Dépannage ..................................21 Pas de lumière ................................21 Pas de réponse du DMX ............................21 Caractéristiques du produit ............................22 Dimensions ..................................22 Aperçu Le contrôleur SM-16/2 FX DMX peut contrôler 16 appareils simultanément. Il est équipé d'effets de cercle avec mouvements d’inclinaison et d’orientation, d'arcs-en-ciel RGB, et de nombreuses poursuites, etc. -
Page 4: Installation
Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● SM-16/2 FX Showtec ● Câble IEC de 1,5 m ● Manuel Accessoires en option : ●... - Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
SM-16/2 FX Les réparations, maintenances et connexions électriques doivent être réalisées par un technicien qualifié. GARANTIE : jusqu’à un an après la date d’achat. Conditions d’utilisation Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. -
Page 7: Instructions De Retour
SM-16/2 FX Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

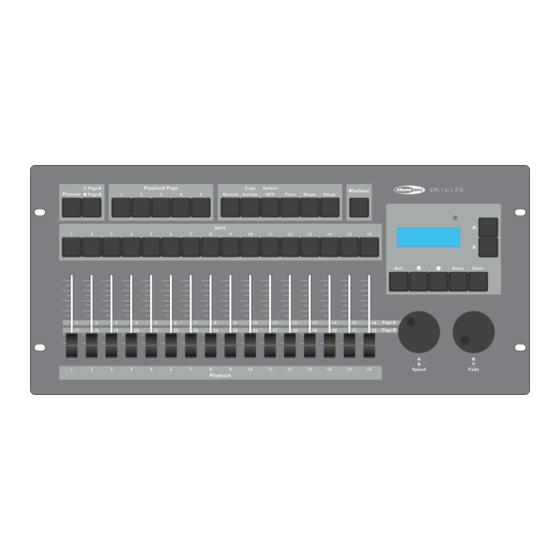

SM-16/2 FX Description de l’appareil Caractéristiques Le 50702 SM-16/2 FX est un contrôleur d’éclairage de Showtec. Console DMX pour lumières intelligentes 512 canaux DMX512 Canaux configurables pour chaque appareil Moteur de formes prêt à l'emploi ... - Page 9 SM-16/2 FX 03) Boutons Unit : Pour sélectionner les appareils ou les playbacks. Le voyant <Fixture> s'allume sur l'appareil ou les playbacks sélectionnés. Les boutons Unit servent aussi à programmer une scène ou une poursuite. 04) Faders de canaux ou de playback : Pour contrôler les différents canaux à l'aide des faders. Lorsque le voyant d'une scène ou le bouton Unit d'une poursuite est allumé, les faders servent à...
-
Page 10: Panneau Arrière
Fade out : quand l’intensité lumineuse passe de la lumière à l’obscurité. ● Enregistrement par l’appareil : Mode normal de la SM-16/2 FX de Showtec Si vous sauvegardez une scène, les attributs de chaque appareil qui ont été sélectionnés seront enregistrés dans la scène. -
Page 11: Assignation
SM-16/2 FX Assignation La SM-16/2 FX peut contrôler des appareils directement sans assignation. Le numéro de canal par défaut est 16 pour chaque appareil. Toutefois, si les appareils sont assignés, vous pouvez utiliser le moteur de formes intégré. Assignation d' un appareil 01) Activez <Fixture>... -
Page 12: Formes
SM-16/2 FX 04) Appuyez sur <B> [Off channel] pour annuler les données d'un canal. Les boutons Unit des canaux édités se mettent alors à clignoter, tandis que les boutons des autres canaux sont éteints. Appuyez sur le bouton Unit souhaité pour annuler son édition. Formes Une forme est une séquence de valeurs qui peut être appliquée à... -
Page 13: Enregistrer Une Forme En Cours Sur Un Fader De Playback
SM-16/2 FX Repeat (Degr.) : Le mouvement de la forme est de 360°. Il s'agit de l'angle d'intervalle entre deux appareils proches. Propagation : Indique le nombre total d'appareils (sans inclure le premier appareil) dans une période de forme. Quand la valeur=aucune, tous les appareils effectuent les mêmes formes ;... -
Page 14: Scène
SM-16/2 FX Scène Il existe de nombreuses fonctions sur cette console pour créer des effets lumineux complexes. La scène, en sauvegardant un « look » que vous avez créé, est la partie fondamentale. Il y a 16 boutons <Unit> de scènes sur 5 pages. 80 scènes au total peuvent être sauvegardées. Création d'une scène La console est dotée d’une scène interne spéciale appelée le «... -
Page 15: Canaux Htp Et Ltp
SM-16/2 FX Canaux HTP et LTP La SM-16/2 FX peut traiter les canaux de contrôle de trois manières : La première est liée au fait que le variateur d’intensité ou l’intensité des canaux fonctionne sur le principe de la « highest takes precedence » (HTP). Si un canal HTP est activé à différents niveaux de plusieurs scènes, le plus haut niveau sera celui de la sortie. -
Page 16: Copie D'une Scène
SM-16/2 FX Pour inclure une scène : 01) Appuyez sur <Copy/Include>. 02) Appuyez sur le bouton <Playback> de la scène souhaitée. 03) Appuyez sur <Enter> pour inclure les données. Copie d’une scène Avec cette fonction, vous pouvez copier une scène sélectionnée. 01) Appuyez sur <Copy/Include>. -
Page 17: Chase (Poursuite)
SM-16/2 FX Les paramètres de temps comprennent : HW : Temps d'attente d'un canal HTP. HF : Temps de fondu d'un canal HTP. LW : Temps d'attente d'un canal LTP. LF : Temps de fondu d'un canal LTP. Les effets des différents paramètres de temps sont décrits dans le schéma 03. -
Page 18: Ouverture D'une Poursuite
SM-16/2 FX Ouverture d’une poursuite Afin de lire une poursuite, appuyez sur le bouton souhaité de la page playback (05) et faites glisser le fader approprié, ou appuyez sur un bouton Unit (03) (de poursuite). Il est possible d'exécuter deux poursuites ou plus simultanément. ... -
Page 19: Suppression D'une Poursuite
SM-16/2 FX Éditez l'étape. Appuyez sur <Enter>. Vous pouvez aussi choisir entre Merge (fusionner), Overwrite (écraser) ou Insert (insérer). • Pour insérer une nouvelle étape, vous devez commencer par régler les paramètres de celle-ci. Appuyez sur <haut>/<bas> pour sélectionner une étape à éditer. Appuyez sur <Enter>. -
Page 20: Réglage D'une Durée Spécifique Pour Une Étape
SM-16/2 FX Les options de temps comprennent (voir schéma 4) : HW : Temps d'attente d'un canal HTP. HF : Temps de fondu d'un canal HTP. LW : Temps d'attente d'un canal HTP. LF : Temps de fondu d'un canal HTP. ... -
Page 21: Setup (Configuration)
SM-16/2 FX Setup (configuration) Appuyez sur le bouton <Setup> pour entrer dans ce menu. Dans le menu Setup, vous pouvez choisir les fonctions suivantes : assignation (patch), sélection de la langue, sauvegarde des données (data backup), suppression des données (wipe), chargement (data loading) et d'informations concernant le système. -
Page 22: Entretien
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec PS-16/2 FX ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’unité... -
Page 23: Caractéristiques Du Produit
SM-16/2 FX Caractéristiques du produit Modèle : SM-16/2 FX Showtec Alimentation : 230 V C.A. (50 Hz) Appareils : 16 (32 canaux chacun) Scènes : 80 (5 banques) Poursuites : 80 (5 banques) Nombre total d’étapes de poursuites : Mode d’utilisation :... - Page 24 ©2020 Showtec...
