MANUEL D'UTILISATEUR
FRANÇAIS

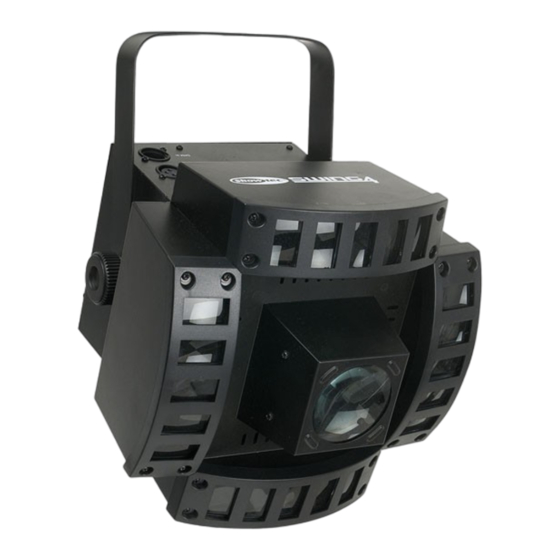

Swing 4
V1
Code commande : 43085
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Sommaire des Matières pour SHOWTEC Swing 4

  • Page 1 MANUEL D’UTILISATEUR FRANÇAIS Swing 4 Code commande : 43085 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
  • Page 2: Table Des Matières

    Swing 4 Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Partie avant ...................................
  • Page 3: Avertissement

    S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Swing 4 ● Cordon d’alimentation IEC (1,5 m) ● Manuel d’utilisateur Longévité...
  • Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
  • Page 5: Conditions D'utilisation

    Confiez cette tâche à un revendeur autorisé ! Procédure : ● Si le Swing 4 est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer le Swing 4 au support de montage au système de fixation.
  • Page 6: Branchement Sur La Prise Secteur

    Swing 4 Le Swing 4 peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur.
  • Page 7: Instructions De Renvoi

    Swing 4 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés.
  • Page 8: Description De L'appareil

    Swing 4 Description de l’appareil Caractéristiques Le Showtec Swing 4 est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ● Consommation : 32 W ●...
  • Page 9: Partie Arrière

    07) DIP switchs Installation Retirez tout le matériel d’emballage du Swing 4. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.
  • Page 10: Modes De Contrôle

    Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Lorsque le Swing 4 n’est pas connecté par un câble DMX, il fonctionne en tant qu’appareil autonome. Le DIP switch #8 doit toujours être sur ON pour le contrôle automatique.
  • Page 11: Un Swing (Contrôle Sonore)

    04) Les DIP switchs ne fonctionnent pas en mode de contrôle sonore. 05) Lorsque le Swing 4 n’est pas connecté par un câble DMX, il fonctionne en tant qu’appareil autonome. En mode de contrôle sonore, le DIP Switch #9 doit être sur ON. Les autres doivent être sur OFF. Allumez la musique pour que le Swing 4 réagisse au rythme de celle-ci.
  • Page 12: Plusieurs Swing (Contrôle Dmx)

    Swing 4 Plusieurs Swing (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
  • Page 13: Réglage Des Dip Switchs Pour Le Mode Dmx

    Exemple : 01) Si vous voulez définir l’adresse DMX 133 sur un Swing 4, vous devez avant tout trouver le nombre 133 dans le tableau DMX. 02) Puis, regardez les valeurs indiquées dans la grille située à gauche du tableau (DIP switchs #1à #-5), dans la même ligne que 133.
  • Page 14 Swing 4 Tableau de calcul rapide des adresses DMX Code commande : 43085...
  • Page 15: Câblage De L'appareil

    Swing 4 Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné...
  • Page 16: Canaux Dmx

    Swing 4 Canaux DMX 6 canaux Canal 1 – couleurs 0 - 4 Extinction 5 - 28 LED rouge 29 - 56 LED verte 57 - 84 LED bleue 85 - 112 LEDs verte + bleue 113 - 140 LEDs rouge + bleue...
  • Page 17: Maintenance

    04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Swing 4 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à...
  • Page 18: Résolution Des Problèmes

    04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le Swing 4, cela pourrait abîmer l’unité et annuler la garantie.
  • Page 19 Swing 4 Problème Cause(s) probable(s) Solution(s)  Vérifiez si l’appareil est allumé et les Un ou plusieurs L’alimentation est défectueuse. câbles correctement branchés. appareils ne fonctionnent pas Le fusible principal a grillé.  Remplacez le fusible. Les appareils se La console de contrôle n’est pas ...
  • Page 20: Spécifications Du Produit

    Swing 4 Spécifications du produit Modèle : Showtec Swing 4 Tension d’entrée : 100 - 240 V, 50 / 60 Hz Consommation : 32 W Raccordement DMX : 30 unités Fusible : F1AL / 250 V Dimensions : 260 x 255 x 275 mm (l x L x H)
  • Page 21: Dimensions

    Swing 4 Dimensions Code commande : 43085...
  • Page 22: Remarques

    Swing 4 Remarques Code commande : 43085...
  • Page 23 Swing 4 Code commande : 43085...
  • Page 24 ©2019 Showtec...
