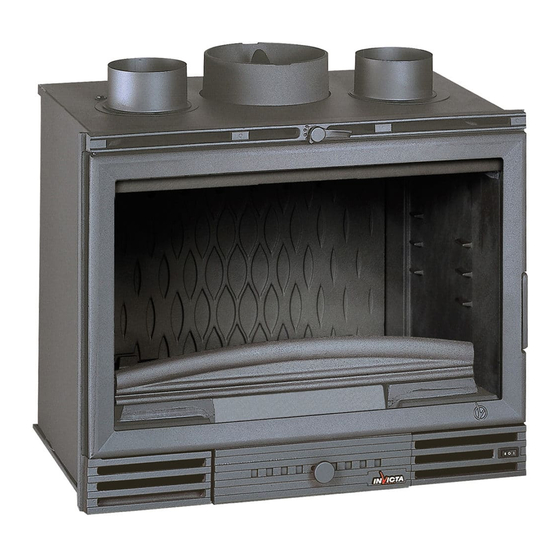

Invicta Insert 700 Notice Particulière D'utilisation Et D'installation
Masquer les pouces
Voir aussi pour Insert 700:
Manuels Connexes pour Invicta Insert 700
Sommaire des Matières pour Invicta Insert 700
- Page 1 Insert 700 C 520 Référence : P967494 Insert 700 Compact 520 Turbo Référence P967494 XD le 06/12/2021 Page 1/11...
- Page 2 Insert 700 C 520 Référence : P967494 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques et performances en fonctionnement intermittent, suivant EN 13229 : Puissance nominale 8 kW...
- Page 3 Insert 700 C 520 Référence : P967494 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 700 C 520 Référence : P967494 Sécurité : endant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un endroit où il y a beaucoup de passages. ...
- Page 5 Insert 700 C 520 Référence : P967494 XD le 06/12/2021 Page 5/11...
- Page 6 Insert 700 C 520 Référence : P967494 XD le 06/12/2021 Page 6/11...
- Page 7 Insert 700 C 520 Référence : P967494 Désignation Référence Embase F670694U Socle F670129B-B Vis tête fraisée de 6x20 AV8636200 Carton céramique 120x40x2 AI713155 Carton céramique 102x35x8 AI713110A Appareillage électrique + 2 Ventilateurs AL000005B Laine céramique 115x42x30 AI701542 Joint de 7x3, longueur 0,4 mètre...
- Page 8 Insert 700 C 520 Référence : P967494 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS» fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 9 Insert 700 C 520 Référence : P967494 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt.
- Page 10 Insert 700 C 520 Référence : P967494 SCHEM A ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 11 Insert 700 C 520 Référence : P967494 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P967494 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
