8
Module Compact™ de sorties relais c.a./c.c. isolées individuellement
Connexion du câblage utilisateur
Mise à la terre du module
Ce produit doit être monté sur une surface correctement reliée à la terre, comme
par exemple un panneau métallique. Il n'est pas nécessaire de procéder à
connexions de mise à la terre supplémentaires sur les pattes de fixation du module
ou sur le rail DIN (le cas échéant), sauf s'il n'est pas possible de relier à la terre le
panneau de montage. Pour plus d'informations, reportez-vous à la publication
Allen-Bradley 1770-4.1FR, Directives de câblage et de mise à la terre pour
automatisation industrielle.

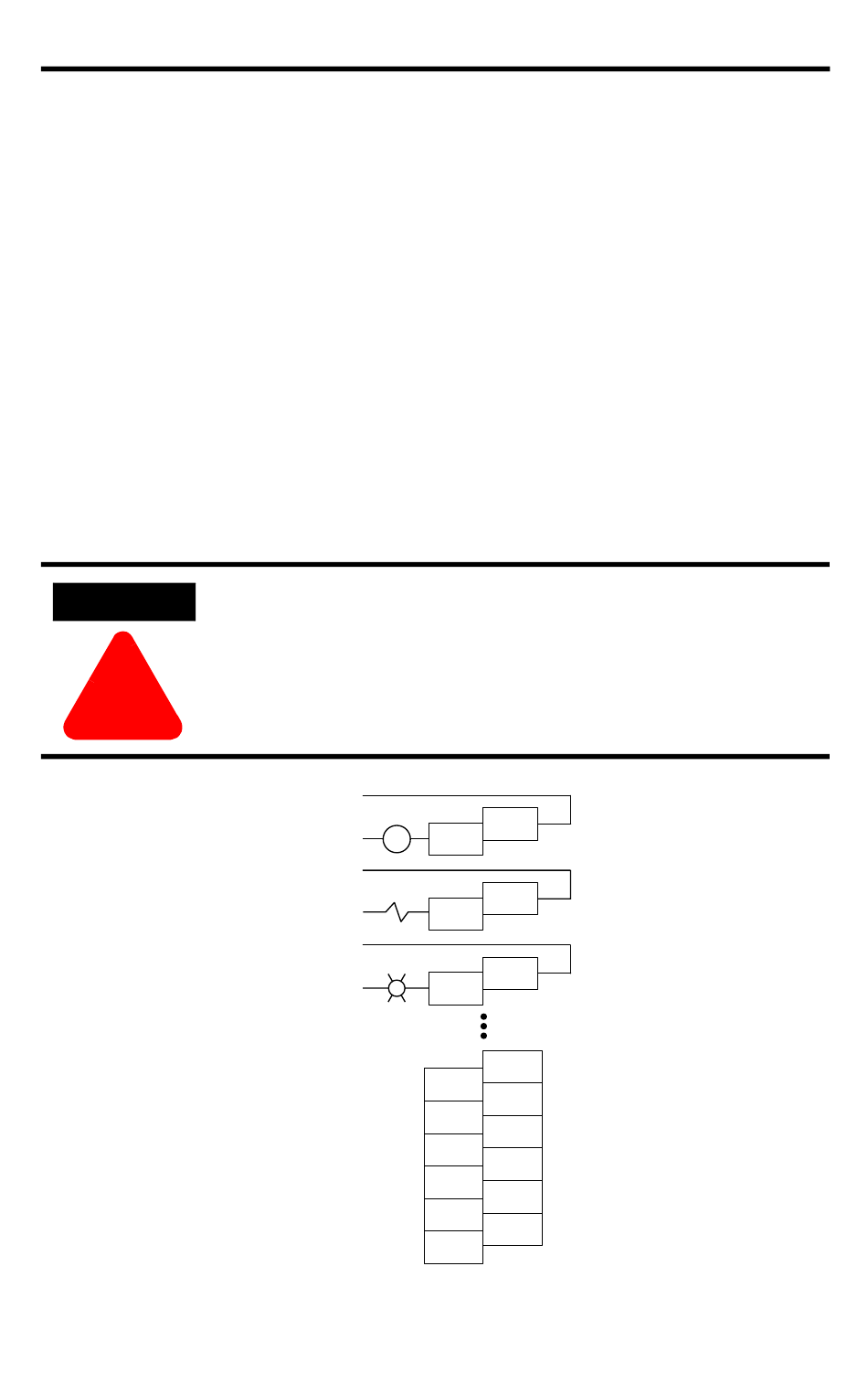

Câblage de sortie
Le câblage de base
ci-dessous.
ATTENTION
ATTENTION
!
!
(1) Protection contre les surtensions – La connexion de protections contre les surtensions sur la charge inductive externe
est susceptible d'augmenter la durée de vie des contacts à relais. Pour plus d'informations, reportez-vous à la publication
Allen-Bradley 1770-4.1FR, « Directives de câblage et de mise à la terre pour automatisation industrielle ».
Publication 1769-IN053A-FR-P - Avril 2001
(1)
des équipements de sorties au 1769-OW8 est représenté
Faire attention en dénudant les fils. Des fragments de fil qui
tomberaient à l'intérieur d'un module sont susceptibles de
provoquer une détérioration lors du démarrage. Une fois que le
câblage est achevé, vérifier que le module ne contient aucun
fragment métallique.
L1a or +DCa
L2a or -DCa
L1b or +DCb
L2b or -DCb
L1c or +DCc
L2c or -DCc
VAC-VDC
0
CR
OUT 0
VAC-VDC
1
OUT 1
VAC-VDC
2
OUT 2
VAC-VDC
3
OUT 3
VAC-VDC
4
OUT 4
VAC-VDC
5
OUT 5
VAC-VDC
6
OUT 6
VAC-VDC
7
OUT 7
NC
NC
