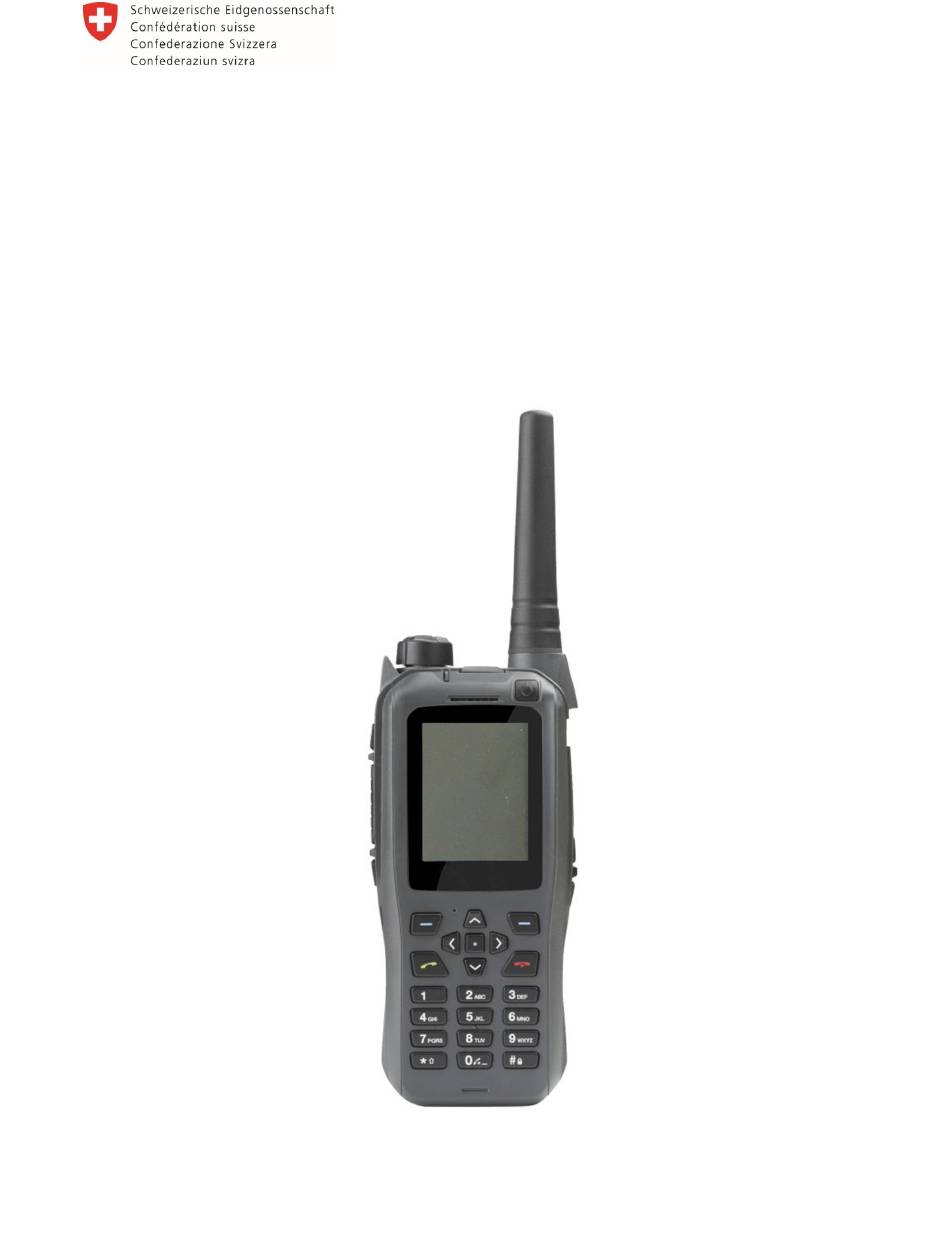

- Page 1 Département fédéral de la défense, de la protection de la population et des sports DDPS Office fédéral de la protection de la population OFPP Instuction MODE D'EMPLOI POLYCOM TPH900...
- Page 2 Disponibilité www.babs.admin.ch Impressum Édité par Office fédéral de la protection de la population OFPP Division Instruction Version 2022-01 Mode d'emploi TPH900 2022-01...
-
Page 3: Table Des Matières
1.3.4 Mode relais ................5 1.3.5 Mode système ..............6 Terminal radio TPH900 ............... 7 2.1 Terminal radio TPH900 (G3) ............7 2.1.1 Données techniques TPH900 ..........8 2.1.2 Description du terminal TPH900 ........... 9 2.1.3 Batterie Li-lon TPH900 Airbus ..........10 2.2 Affichage et symboles TPH900 .......... - Page 4 5.3.1.2 Alimentation électrique ..........30 5.3.1.3 Configurations possibles ..........30 5.3.1.4 Utilisation en mode isolé ..........31 5.3.1.5 Utilisation en mode Master/Slave ........32 5.3.1.6 Affichage LED ............... 33 5.3.1.7 Exemple: Mode Master/Slave ........34 5.3.1.8 Données techniques ............. 35 Mode d'emploi TPH900 2022-01...
-
Page 5: Avant-Propos
Dans l’intérêt d’une mise en œuvre uniforme, ils doivent servir de base technique dans l'engagement ainsi que dans la formation de la protection civile. Office fédéral de la protection de la population (OFPP) Schwarzenburg, janvier 2022 Mode d'emploi TPH900 2022-01... -
Page 6: Fonctionnement Du Système Radio Polycom
FONCTIONNEMENT DU SYSTÈME RADIO POLYCOM 1.1 Description du système Polycom désigne le « Réseau radio suisse de sécurité » Il se fonde sur le principe radio à ressources partagées en utilisant la technologie TETRAPOL. C’est un système radio numérique disposant d’un cryp- tage de station à... - Page 7 Ill 1: Réseau Polycom TDM Ill 2: Réseau Polycom IP Mode d'emploi TPH900 2022-01...
-
Page 8: Possibilités D'utilisation Des Terminaux
Lorsqu’un utilisateur presse sur la touche de conversation (al- ternat), un canal de conversation lui est attribué automatiquement par le biais de la station de base. Ill 4: Mode groupe Mode d'emploi TPH900 2022-01... -
Page 9: Communication Individuelle En Mode Système (Private Call)
Ce relais permet une plus grande portée. L’IDR est ins- tallé dans les lieux où le système ne garantit aucune ou qu'une faible couverture, en particulier dans des sous-sol de bâtiments, tunnels ou dans des cellules mobiles. Ill 6: Mode relais Mode d'emploi TPH900 2022-01... -
Page 10: Mode Système
(messages prédéfinis dans le système lors de la programmation) entre les utilisateurs des groupes de communication ou en mode individuel. Ill 7: Envoi de message par l'intermédiaire du système Tab 1: Statuts préenregistrés dans le terminal Mode d'emploi TPH900 2022-01... -
Page 11: Terminal Radio Tph900

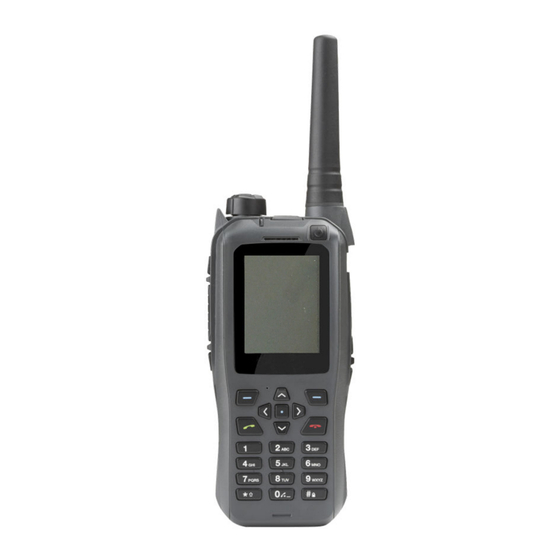

TERMINAL RADIO TPH900 2.1 Terminal radio TPH900 (G3) Le terminal radio TPH900 est la 3e génération et utilisé, entre autres, dans la protection civile et chez les autres partenaires de la protection de la population. Pour pouvoir utiliser un terminal radio TPH900, celui-ci doit d'abord être programmé... -
Page 12: Données Techniques Tph900
2.1.1 Données techniques TPH900 Paramètres opérationnels Dimensions sans antenne 133 × 58 × 39 mm Dimensions avec antenne 220 × 58 × 39 mm Poids avec batterie 390 g Type de batterie Li-Ion Tension de la batterie 3.7 V ±... -
Page 13: Description Du Terminal Tph900
(Retour au mode veille Connecteur pour chargeur / Interface USB (TPS) Clavier de touches alphanumériques Ill 9: Eléments composants le terminal TPH900 face avant Touche appel de détresse Touche Ecoute privée <–> Ecoute amplifiée Ill 10: Eléments composants le terminal TPH900 en haut... -
Page 14: Batterie Li-Lon Tph900 Airbus
Volume + / Navigation dossier tactique Accu Volume - / Navigation dossier tactique Bouton de déverrouillage de l’accu Ill 11: Eléments composants le terminal TPH900 face arrière 2.1.3 Batterie Li-lon TPH900 Airbus Support de stockage: Lithium-Ion (Li-Ion) Capacité: 4 Ah Durée d'utilisation (Ré-... -
Page 15: Affichage Et Symboles Tph900
2.2 Affichage et symboles TPH900 Mode d‘écoute: Communication chiffrée Ecoute privée Communication non-chiffrée Communication chiffrée avec sur-chiffrement de 0 à 9 Silence + écoute privée Ecoute amplifiée GPS raccordé et activé avec satellites Silence + écoute amplifiée GPS raccordé et activé sans satellite Uniquement accessoire GPS désactivé... -
Page 16: Mise En Service
1. Positionnez la batterie, puis appuyez jusqu'à ce qu'elle se ver- rouille. 2. Allumer la radio portative en appuyant de manière prolongé sur la touche de mise en marche 3. Vérifiez le symbole de la batterie (maximum 7 barres) Ill 12: Touche pour l'enclenchement/déclenchement du terminal Mode d'emploi TPH900 2022-01... -
Page 17: Sélection Du Mode Groupe
(« Entrer ») 2. Sélectionner le groupe souhaité (par exemple G010) avec la touche de navigation "haut-bas" 3. Confirmer avec la touche verte 4. Verrouiller le clavier Ill 13: Manipulations pour entrer un groupe de communication Mode d'emploi TPH900 2022-01... -
Page 18: Sélection Du Mode Direct
(« Entrer ») 2. Sélectionner le mode direct souhaité (par exemple D481) avec la touche de navigation "haut-bas" 3. Confirmer avec la touche verte 4. Verrouiller le clavier Ill 14: Manipulations pour entrer un mode direct Mode d'emploi TPH900 2022-01... -
Page 19: Sélection Du Mode Relais
1. Appuyer sur la touche de navigation gauche 2. Appuyer sur la touche de navigation bas 3. Sélectionner le mode relais souhaité (par exemple R395) 4. Confirmer avec la touche verte 5. Verrouiller le clavier Ill 15: Manipulations pour entrer un mode relais Mode d'emploi TPH900 2022-01... -
Page 20: Changement De Batterie
2. Appuyer sur le bouton de déverrouillage au bas de l'appareil pour déverrouiller la batterie. 3. Retirer la batterie 4. Positionner la nouvelle batterie, puis appuyer jusqu'à ce qu'elle se verrouille Ill 16: Fenêtre de confirmation lors de l'extinction du terminal Mode d'emploi TPH900 2022-01... -
Page 21: Terminal Radio Tpm700
Pour pouvoir utiliser un terminal radio TPM700, celui-ci doit d'abord être programmé sur la station de programmation de terminal (TPS). Ill 17: Control Head TPM700 Mode d'emploi TPH900 2022-01... -
Page 22: Données Techniques Tpm700
380 à 430 MHz Mode de transmission semi-duplex / simplex Espacement des canaux 10 kHz Canal de transmission Vs 8 kbit / s Puissance d'émission max. 10 W Modulation GMSK (Gaussian Minimum Shift Keying) Mode d'emploi TPH900 2022-01... -
Page 23: Description Du Terminal Tpm700
3.1.2 Description du terminal TPM700 Ill 18: Eléments composants le terminal TPM700 face avant Mode d'emploi TPH900 2022-01... -
Page 24: Accessoires
4.1 Adaptateur L'adaptateur radio (FUGA) est utilisé pour connecter des antennes ex- ternes à la radio TPH900 et pour connecter la radio TPH900 aux ins- tallations radio des postes de conduite équipés de boites de raccorde- ment 2500 MHz . -
Page 25: Chargeurs
4.3 Chargeurs Les chargeurs sont conçus pour les radios portables TPH900 et les batteries 4000 mAh. 4.3.1 Chargeur individuel 4.3.2 Chargeur multiple Grâce à un chargeur multiple, il est possible de charger simultanément 6 radios portables et 6 batteries. Le temps de charge moyen est de 5,5 heures Le chargeur multiple fait partie du set de base PCi15 de la protection civile. -
Page 26: Matériel Radio Poylcom Pour La Protection Civile
4.4 Matériel radio Polycom pour la protection civile Pour la protection civile, en tant que partenaire de la protection de la population, le matériel suivant est livré: Ill 21: Caisse pour 1-4 assortiments radios portables PCi15 L'assortiment de terminaux radios PCi15 est composé de 4 sets... -
Page 27: Port Du Terminal
4.5 Port du terminal L'étui est tourné à 180 degrès afin de l'insérer sur le passant de ceinture. La sangle à 3 points associée au microtel permet une application flexible en fonction des besoins en sauvetage ou en travail. Mode d'emploi TPH900 2022-01... -
Page 28: Autres Dispositifs Polycom
25 minutes en puissance d'émission maximale Temps de charge pour une batterie vide env. 7 h Poids avec batterie 22,5 kg Communication SMS et statut Pas d'accès Communication de données Pas d'accès Mode d'emploi TPH900 2022-01... -
Page 29: Aspect Général
Sélection du canal Voyant (état de l’émission) Touche de neutralisa- tion Emission (activation de la saisie) Fin d'émission Validation (confirmation de la saisie) Touche de suppres- sion Ill 23: Commande avec affichage de l'IDR Mode d'emploi TPH900 2022-01... -
Page 30: Mise En Marche
5. Sélectionner le niveau de puissance 6. Activer l'émission de l’IDR G2 7. Effectuer le contrôle de liaison Avant d'enclencher l'IDR, il est primordial que l'antenne soit correctement raccordée. L'enclenchement de l'IDR sans antenne provoque des dégâts onéreux à l'appareil. Mode d'emploi TPH900 2022-01... -
Page 31: Idr G2 Ruag
1. Raccorder l’antenne et la mise à terre (si nécessaire) 2. Raccorder l’alimentation électrique (230V ou 12V) 3. Enclencher l’IDR G2 4. Sélectionner le canal 5. Sélectionner le niveau de puissance 6. Activer l'émission de l’IDR G2 7. Effectuer le contrôle de liaison Mode d'emploi TPH900 2022-01... -
Page 32: Gate Pro - Mobile (Gpp-Mobile)
5.3 Gate Pro – Mobile (GPP-Mobile) Le coffre GPP-Mobile est conçu pour permettre une interconnexion de communications au moyen de deux terminaux TPH900. De ce fait, des communications (DIR, IDR et/ou Groupes) peuvent être établies entre elles. Le coffre contient un accumulateur avec station de charge intégrée et peut dès lors être utilisé... - Page 33 Affichage des fonc- tions-LED ____________________ Connecteur réseau RJ45 ____________________ Connecteurs bipolaires SVDL ____________________ Connecteur d’antenne- BNC FG2 ___________________ Interrupteur à bascule ON/OFF ____________________ Connecteur d’alim. DC ____________________ Connecteur d’alim. AC 230V ____________________ Borne de mise à terre ____________________ Mode d'emploi TPH900 2022-01...
-
Page 34: Alimentation Électrique
Il n’est donc pas possible d’écouter et parler simultanément. Si l’un des terminaux installés dans le coffre ne devait pas avoir de ré- ception radio, un bip retentit sur les deux groupes (mode système). Mode d'emploi TPH900 2022-01... -
Page 35: Utilisation En Mode Isolé
TPH900 dans les deux bases de raccordement disponibles FG1 et FG2. Ill 27: GPP-Mobile utilisé en mode isolé Le coffre ne peut être enclenché qu’après que les terminaux TPH900 ont été installés dans leurs bases de raccordement. Dès l’enclenchement, la configuration est chargée. Le coffre est con- necté... -
Page 36: Utilisation En Mode Master/Slave
Dès que les LEDs FG1 ON et FG2 ON s’illuminent en vert sur le coffre Slave et que sur le coffre Master, la LED FG1 ON s’illumine en vert et que la LED FG2 ON clignote, les deux coffres sont interconnectés et la communication peut débuter. Mode d'emploi TPH900 2022-01... -
Page 37: Affichage Led
USV-ERR Charge de la batterie faible (peu avant l’arrêt) -> Batterie faible: charger immédiatement!!! DC12V Fonction normale, le coffre est activé AC230V Tension de 230 V AC détectée, la batterie se charge. Mode d'emploi TPH900 2022-01... -
Page 38: Exemple: Mode Master/Slave
établir une liaison entre eux. Dans ce cas, le câblage entre les GPP-Mobile doit être contrôlé. L'enclenchement du GPP-mobile sans antenne peut provoquer des dégâts onéreux à l'appareil. Mode d'emploi TPH900 2022-01... -
Page 39: Données Techniques
DC En fonction 2 terminaux pleine puissance 2,45 A Capacité de la batterie 10 Ah Durée d‘utilisation min. 4 h Température de service -20 °C à 60°C Température de stockage 0°C à 30 °C (idéalement 20 °C) Mode d'emploi TPH900 2022-01... - Page 40 Mode d'emploi TPH900 2022-01...
