1248054-FR / 1.1

INSTALLATION ET CONNEXIONS

Fixer la partie postérieure du boîtier au mur en utilisant les chevilles et vis fournies à cet effet.
Passer les câbles par la partie inférieure du récepteur. Connecter les câbles d'alimentation aux
bornes marquées, en suivant les instructions de celui-ci. Installer l'émetteur en suivant les conseils
de la notice technique, en évitant de placer des surfaces métalliques entre le récepteur et
l'émetteur RADIOBAND. Passer les câbles par la partie inférieure du transmetteur. Programme
émetteurs et les émetteurs RADIOBAND que la section de programmation. Fermer le couvercle du
boîtier avec les vis fournies.
1- Alimentation 12 ou 24 Vac/dc (+)
2- Alimentation 12 ou 24 Vac/dc (-)
3, 4 – R1: Raccorder sur Armoire de commande - Entrée Bande de Sécurité ( résistive 8,2Kohm)
suivant la position du cavalier BS1. Ou entrée Contact de Securité suivant la position du cavalier CS1.
5,6- R2: Raccorder sur Armoire de commande - Entrée Bande de Sécurité ( résistive 8,2Kohm)
suivant la position du cavalier BS1. Ou entrée Contact de Securité suivant la position du cavalier CS1.
7- AUTOTEST: Commun Entrées Autotest des sécurités (-). Voir CONNECTIONS Figure et table
Autotest Polarisé.
8- AUTOTEST: Entrées Autotest pour Relais 1. Voir CONNECTIONS Figure et table Autotest Polarisé.
9- AUTOTEST: Entrées Autotest pour Relais 2. Voir CONNECTIONS Figure et table Autotest Polarisé.
10, 11- R1: Relais 1 récepteur RADIO de sortie.
12, 13- R2: Relais 2 récepteur RADIO de sortie.

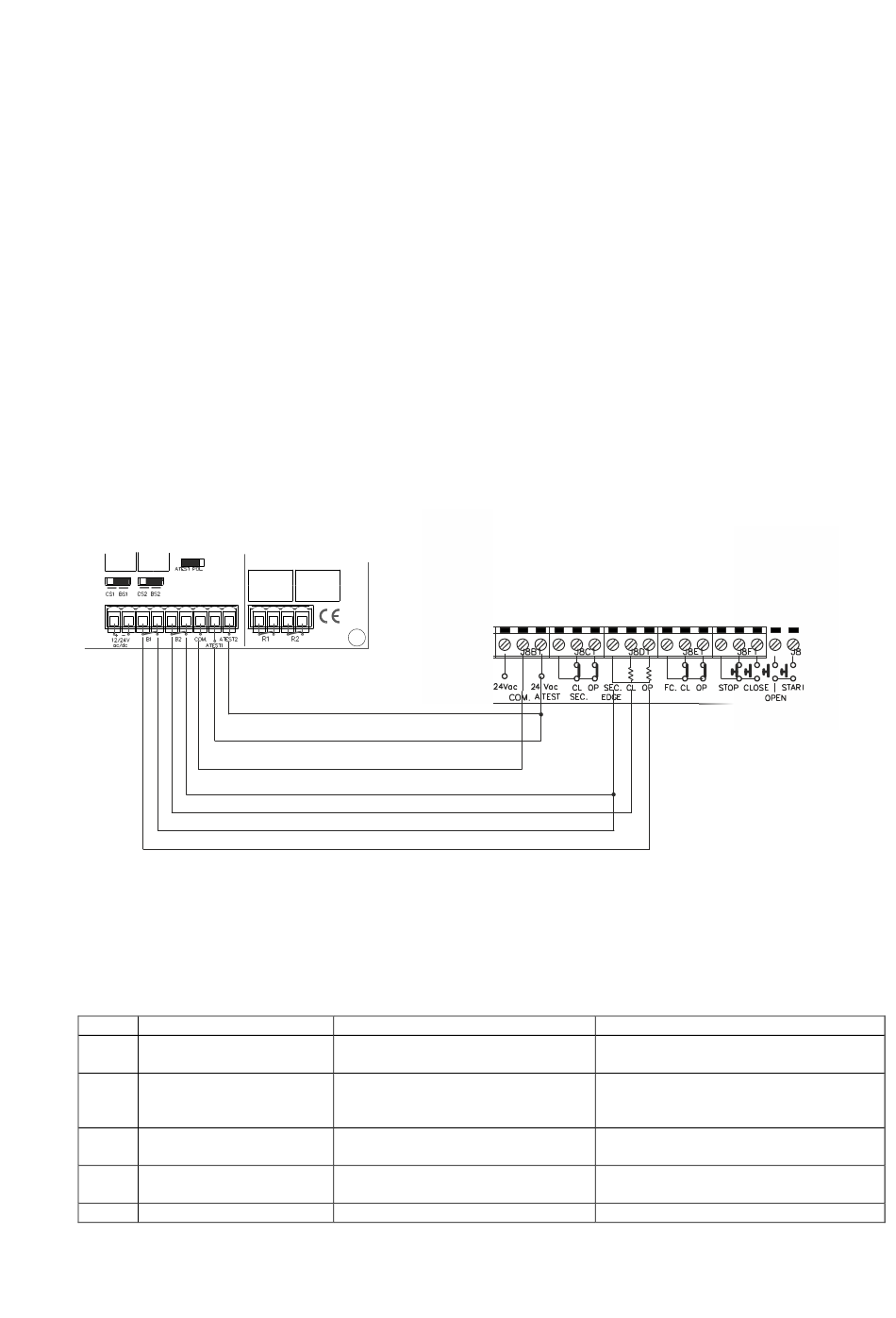

RBMOTION
TWO SAFETY EDGES CONNECTION WITH
NEGATIVE POLARIZATION AUTOTEST

VOYANTS LUMINEUX

Led
ON
R1
Relais R1 activation
R2/LB
Relais R2 activation/
Indicateur de pile faible
sur l'émetteur
B1
Relais B1 activation ou
band pas connecté
B2
Relais B2 activation ou
band pas connecté
CHECK
RBMOT30 / RBMOT500
OFF
R1 désactivé, état par défaut
R2 désactivé, état par défaut/
Indicateur de la batterie dans un
état correct dans l'émetteur
B1 désactivé, état de bande correcte
B2 désactivé, état de bande correcte
2
CONTROL PANEL
Clignotante
Toutes les 5 secondes, en fournissant le
matériel correctement
Toutes les 5 secondes, en fournissant le
matériel correctement
Couverture (Voir CHECK funcftion)
