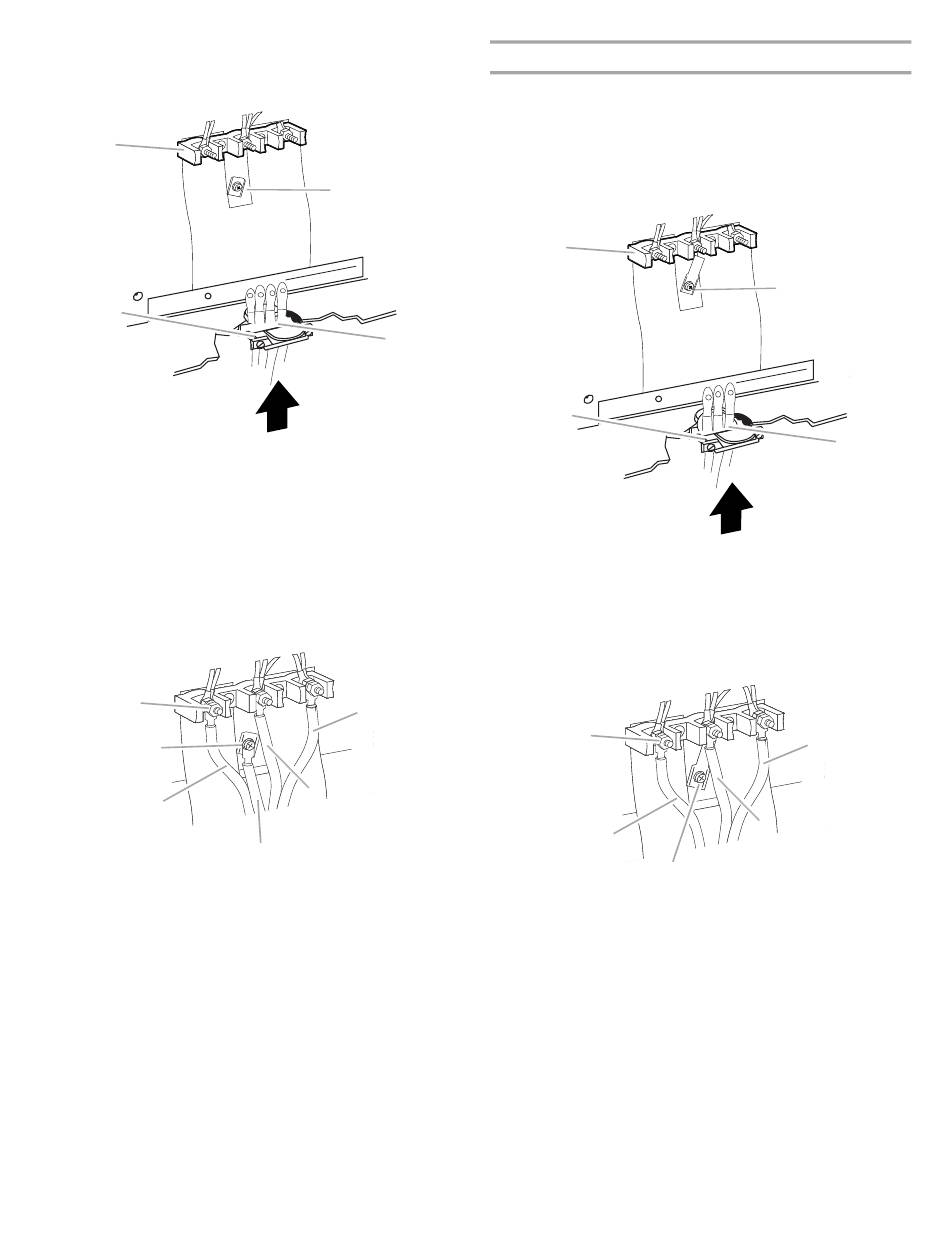

3. Passer le cordon d'alimentation à travers le serre-câble sur la
plaque du cordon/conduit en bas de la cuisinière. Laisser
suffisamment de mou pour raccorder facilement le câblage
au bornier.
A
C
A. Bornier
B. Vis de liaison à la terre
C. Serre-câble homologué UL
D. Câblage du cordon d'alimentation
4. À l'aide d'un tournevis Phillips, connecter le conducteur de
terre vert du cordon d'alimentation à la cuisinière en serrant la
vis et la section de liaison à la terre. Le conducteur de terre
doit être raccordé en premier.
5. À l'aide d'un tourne-écrou de ³⁄₈", connecter le conducteur
neutre (blanc) au plot central du bornier au moyen d'un des
écrous hexagonaux 10-32.
A
B
C
A. Écrou hexagonal 10–32
B. Vis de liaison à la terre
C. Ligne 2 (rouge)
6. Connectez les conducteurs de la ligne 2 (rouge) et de la ligne
1 (noir) aux bornes externes du bornier avec des écrous
hexagonaux 10-32.
7. Bien serrer les écrous hexagonaux.
REMARQUE : Lors du remplacement du cordon
d'alimentation, utiliser seulement un cordon d'alimentation de
calibre 250 V minimum, 40 A ou 50 A, conçu pour une
ouverture de raccordement de diamètre nominal 1³⁄₈"
(3,5 cm), avec cosses circulaires et conçu pour être utilisé
avec des cuisinières.
8. Serrer les vis du serre-câble.
9. Réinstaller le couvercle du bornier.
B
D
F
E
D
D. conducteur de terre vert
E. Conducteur neutre (au centre)
F. Ligne 1 (noir)
Connexion à 3 conducteurs : Cordon d'alimentation
Utiliser cette méthode uniquement si les codes locaux autorisent
la connexion du conducteur de terre du châssis au conducteur
du neutre du cordon d'alimentation électrique.
1. Passer le cordon d'alimentation à travers le serre-câble sur la
plaque du cordon/conduit en bas de la cuisinière. Laisser
suffisamment de mou pour raccorder facilement le câblage
au bornier.
A
C
A. Bornier
B. Vis de liaison à la terre
C. Serre-câble homologué UL
D. Câblage du cordon d'alimentation - grande ouverture
2. À l'aide d'un tourne-écrou de ³⁄₈", connecter le conducteur
neutre (blanc) au plot central du bornier au moyen d'un des
écrous hexagonaux 10–32.
A
B
C
A. Écrou hexagonal 10–32
B. Ligne 2 (rouge)
C. Vis de liaison à la terre
3. Connecter les conducteurs de la ligne 2 (rouge) et de la ligne
1 (noir) aux bornes externes du bornier avec des écrous
hexagonaux 10-32.
4. Bien serrer les écrous hexagonaux.
REMARQUE : Lors du remplacement du cordon
d'alimentation, utiliser seulement un cordon d'alimentation de
calibre 250 V minimum, 40 A ou 50 A, conçu pour une
ouverture de raccordement de diamètre nominal 1³⁄₈"
(3,5 cm), avec cosses circulaires et conçu pour être utilisé
avec des cuisinières.
5. Serrer les vis du serre-câble.
6. Réinstaller le couvercle du bornier.
B
D
E
D
D. Conducteur du neutre
(blanc)
E. Ligne 1 (noir)
25
