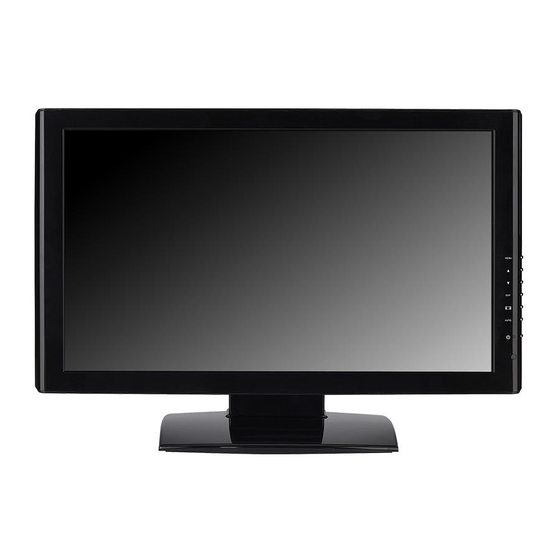

Manuel d'utilisation des moniteurs
TVM-1701/TVM-1850/TVM-1901 et
TVM-2150
P/N 1072775C-FR • REV 1.0 • ISS 05MAY14

Publicité

Table des Matières
loading

Sommaire des Matières pour Interlogix TVM-1701

  • Page 1 Manuel d'utilisation des moniteurs TVM-1701/TVM-1850/TVM-1901 et TVM-2150 P/N 1072775C-FR • REV 1.0 • ISS 05MAY14...
  • Page 2 2004/108/EC (directive EMC) : par le présent, UTC Fire & Security déclare que cet appareil est conforme aux Interlogix fait partie d'UTC Building & Industrial Systems, une réglementations et autres dispositions importantes de la unité de United Technologies Corporation. Tous droits Directive 2004/108/EC.
  • Page 3: Table Des Matières

    Vérifiez avec un Spécifications 13 soin particulier l'emplacement des Modèles TVM-1701/TVM-1901 13 cordons et des fiches, des prises de Modèles TVM-1850/TVM-2150 14 courant et du point de sortie de l'appareil.
  • Page 4: Introduction

    Entretien : n'essayez pas de réparer cet • Cordon d'alimentation appareil vous-même. En ouvrant ou en • Câble VGA retirant les caches de l'appareil, vous vous exposez à des risques • Adaptateur c.a. d'électrocution et autres dangers. • Manuel d'utilisation L'entretien doit être effectué...
  • Page 5: Montage Du Moniteur

     résolutions suivantes : 1 280 x 1 024 à Pour démonter le moniteur : 60 Hz (modèles TVM-1701/TVM- 1901),1 920 x 1 080 à 60 Hz (modèle Placez un tissu doux sur une surface TVM-2150) et 1 366 x 768 à 60 Hz plane.
  • Page 6: Commandes Du Panneau Avant

    à l'écran et avant d'augmenter la valeur du menu sélectionné. Panneau de commande AUTO (*) (modèle TVM-1701) Fonction principale : permet de sélectionner automatiquement le réglage d'affichage optimal (en mode VGA uniquement). Fonction secondaire : permet de sélectionner le sous-menu.
  • Page 7: Panneau De Commande (Modèles Tvm- 1901/Tvm-1850/Tvm-2150)

    Panneau de commande d'affichage optimal (en mode VGA uniquement). (modèles TVM-1901/TVM- Fonction secondaire : permet de 1850/TVM-2150) parcourir verticalement le menu OSD. ▼ Flèche vers le bas Permet de parcourir verticalement le menu OSD. SOURCE (*) Permet de choisir parmi différentes sources d'entrée.
  • Page 8: Touches De Raccourci

    Touches de raccourci Menu VGA Permet de sélectionner des SOURCE signaux de manière  Image successive VGA - HDMI – CAM. Lorsqu'il n'y a pas ▲ d'affichage à l'écran, (HAUT/AUTO) appuyez sur le bouton ▲ (HAUT/AUTO) pour appliquer la résolution d'affichage la plus adaptée au mode actuel.
  • Page 9  Son Permet de choisir une autre température de couleur prédéfinie ou de définir des paramètres chromatiques personnalisés (Normal/Chaud/Froid/Utilisateur). Paramètres avancés 4-1 Réduction du bruit Non utilisé. 4-2 Rétroéclairage Permet de régler l'intensité du rétroéclairage. Mode Son 4-3 DCR Permet de choisir un autre mode sonore prédéfini ou un son personnalisé...
  • Page 10: Menu Caméra (Hdmi)

    (Paramètres heure) contrôle durant le délai défini (Désactivé/1 heure/2 heures/5 heures). Un message d'avertissement s'affiche peu avant l'expiration de ce délai. Rappel mémoire Permet de rétablir les paramètres d'affichage par défaut.  Verrouillage Langue du menu Permet de sélectionner la langue de l'affichage à...
  • Page 11 (Paramètres avancés) 8-2 Rétroéclairage Permet de régler l'intensité du rétroéclairage. 8-3 DCR Permet de régler automatiquement la luminosité de l'écran. Permet d'activer ou de désactiver le DCR. 8-4 DCC Permet de régler automatiquement le contraste de l'image. Mode Image Permet d'activer ou de désactiver le Permet de définir le mode Image DCC.
  • Page 12 Volume Auto Écran bleu Permet de conserver les réglages du Permet de sélectionner la couleur volume en cas de changement de d'arrière-plan. programme. Norme vidéo (mode Caméra uniquement)  Système Permet de définir le mode Image. Paramètres heure 8-1 Heure Non utilisé.
  • Page 13: Diagnostic Automatique

    En l'absence d'image, l'écran Diagnostic automatique s'affiche. La fonction de diagnostic automatique permet de déterminer Modèles TVM-1701/TVM-1901 l'état du moniteur (Pas de signal, Hors de portée ou Aucune prise en charge). L'écran Pas de signal s'affiche lorsque le connecteur du signal D-Sub est branché,...
  • Page 14: Dépannage

    La surface d'installation du moniteur est Symptôme Vérification compatible avec d'autres types de supports ondulé est provoquer des conformes VESA. présent dans interférences électriques. Écartement des trous : 100 x 100 mm l'image Voir les informations Longueur des vis : 8 à 12 mm relatives à...
  • Page 15: Spécifications

    Spécifications Modèles TVM-1701/TVM-1901 Éléments Modèle TVM-1701 Modèle TVM-1901 Panneau Taille de l'écran 43 cm 48,3 cm Pas pixel 0,264 x 0,264 mm 0,294 x 0,294 mm Angle d'affichage 170°/160° 170°/160° (H/V) Ratio de contraste 1000:1 (typ) 1000:1 (typ) Temps de réponse...
  • Page 16: Modèles Tvm-1850/Tvm-2150

    Éléments Modèle TVM-1701 Modèle TVM-1901 411 x 377 x 130 mm 470 x 389 x 132 mm L x H x P (emballage) Poids Net (sans le support) 3,1 kg 4 kg Net (avec le support) 3,8 kg 4,8 kg...
  • Page 17 Éléments Modèle TVM-1850 Modèle TVM-2150 BNC (entrée/sortie) Entrée PC audio Sortie casque Service (USB) Alimentation Consommation < 30 W < 30 W Source 12 V CC, 3,33 A 12 V CC, 3,33 A Fonction spécifique Type de filtre Filtre-peigne 3D, Filtre-peigne 3D, désentrelacement désentrelacement...
  • Page 18: Valeurs Temporelles Prédéfinies En Usine

    1024 x 768 56,476 70,069 Tous les modèles 1024 x 768 60,020 75,030 Tous les modèles 1152 x 864 59,986 59,985 Modèles TVM-1701/TVM- 1901/TVM-2150 1152 x 864 67,500 75,000 Modèles TVM-1701/TVM- 1901/TVM-2150 1280 x 1024 63,981 60,020 Modèles TVM-1701/TVM- 1901/TVM-2150...

Ce manuel est également adapté pour:

Tvm-1850Tvm-1901Tvm-2150
