4 Topologies de réseau
Assurez-vous du câblage correct du segment
étoile électrique. Limitez son étendue au maximum
afin d'éviter les effets parasites dans le segment
étoile électrique et, de là, dans l'ensemble du
réseau. Pour cela, disposez les OZD Profi G12D...
ATEX 1 directement les uns à côté des autres sur
le rail profilé dans le segment étoile.
Mettez en circuit des résistances de terminaison
aux deux extrémités du segment étoile électrique
(voir le chapitre 5.4.2, « Mise en circuit/hors circuit
des résistances de terminaison internes »,
page 35).
Dans la mesure du possible, ne raccordez pas
d'abonné de bus au segment étoile électrique.
Lorsque la surveillance de voie est active sur les canaux
optiques, les voies optiques sont surveillées par les OZD
Profi G12D... ATEX 1 qui y sont respectivement
raccordés.
4.3 Boucle optique redondante
E
S
E
S
CH 2
CH 3
OZD Profi G12D...
ATEX 1
Terminal/
Segment de bus

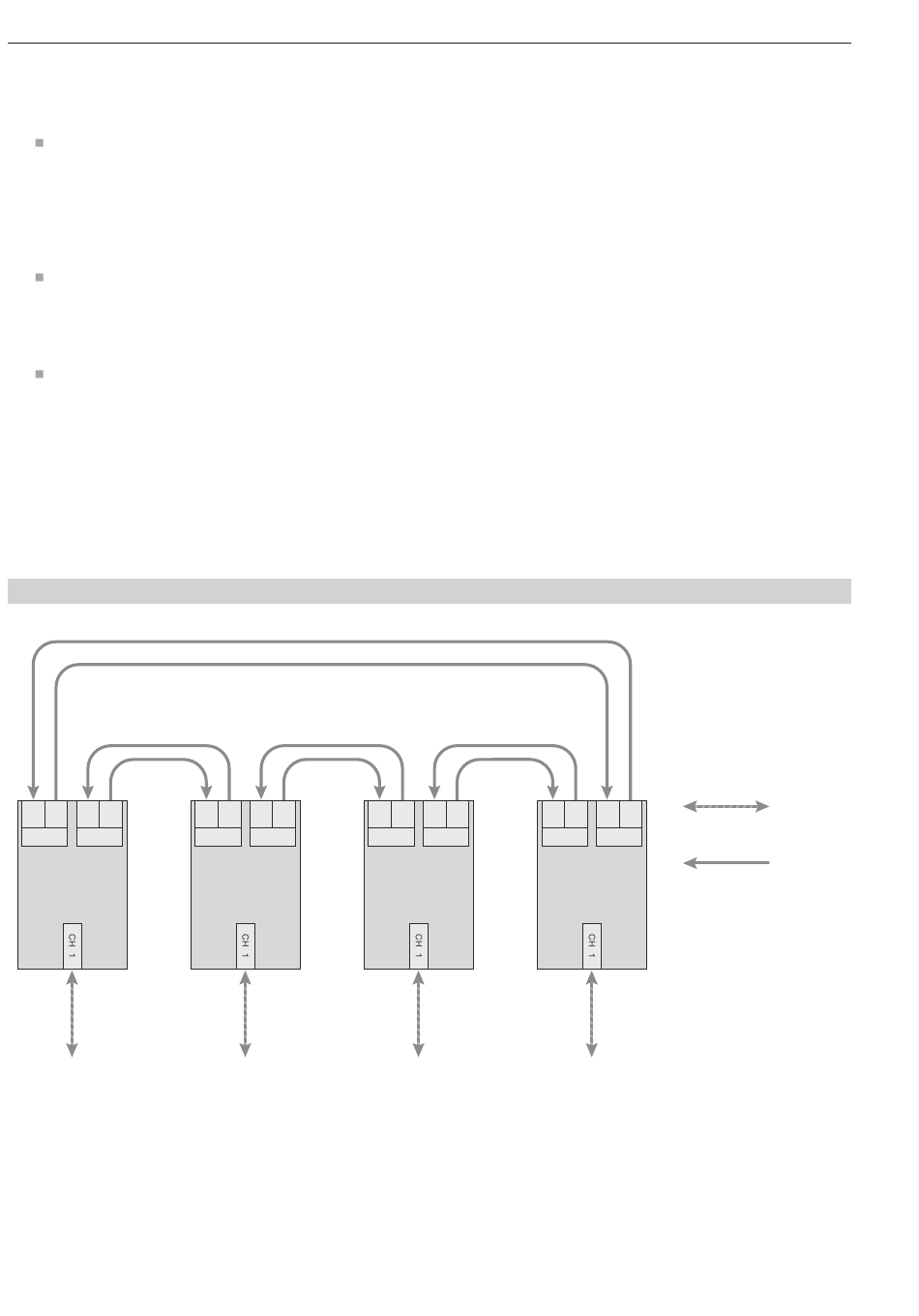

Fig. 6 : Structure du réseau dans une topologie en boucle redondante optique
22
E
S
E
S
CH 2
CH 3
OZD Profi G12D...
OZD Profi G12D...
ATEX 1
Terminal/
Segment de bus
Remarque :
Les canaux optiques non utilisés, prévus pour des
extensions futures, provoquent une signalisation de rup-
ture de la ligne optique lorsque la surveillance de voie
optique est active.
Vous pouvez éviter l'apparition de cette signalisation
d'erreur en commutant les canaux non occupés sur le
mode de fonctionnement « Topologie en ligne sans sur-
veillance de voie optique ».
Tenez compte du fait que les canaux optiques non rac-
cordés doivent toujours être protégés de l'incidence de
la lumière externe et de l'encrassement par des capots.
E
S
E
S
E
CH 2
CH 3
OZD Profi G12D...
ATEX 1
Terminal/
Segment de bus
Segment de bus
4.2 Topologie en étoile
S
E
S
Câble de bus RS 485
CH 2
CH 3
Fibres optiques
ATEX 1
Terminal/
OZD Profi G12D... ATEX 1
V. 03 07/2014
