4 Topologies de réseau
4 Topologies de réseau
Les OZD Profi G12D... ATEX 1 permettent de réaliser les
topologies de réseau suivantes :
Liaison point à point
Topologie en ligne
Topologie en étoile
Boucle optique redondante
Sont également possibles toutes combinaisons à partir de
ces trois types de base Des câbles comportant deux
fibres optiques sont utilisés pour monter les voies
optiques de ces topologies de réseau.
Si une fiabilité élevée du réseau du bus de terrain est
requise en cas de perturbation (rupture d'un câble à
fibres optiques par ex.), il est possible d'augmenter la
disponibilité du réseau par une configuration redondante
du réseau.
4.1 Topologie en ligne
Terminal/
Segment de bus
Segment de bus
OZD Profi G12D...
OZD Profi G12D...
ATEX 1
CH 2
CH 3
CH 2
S
E
S
E
S

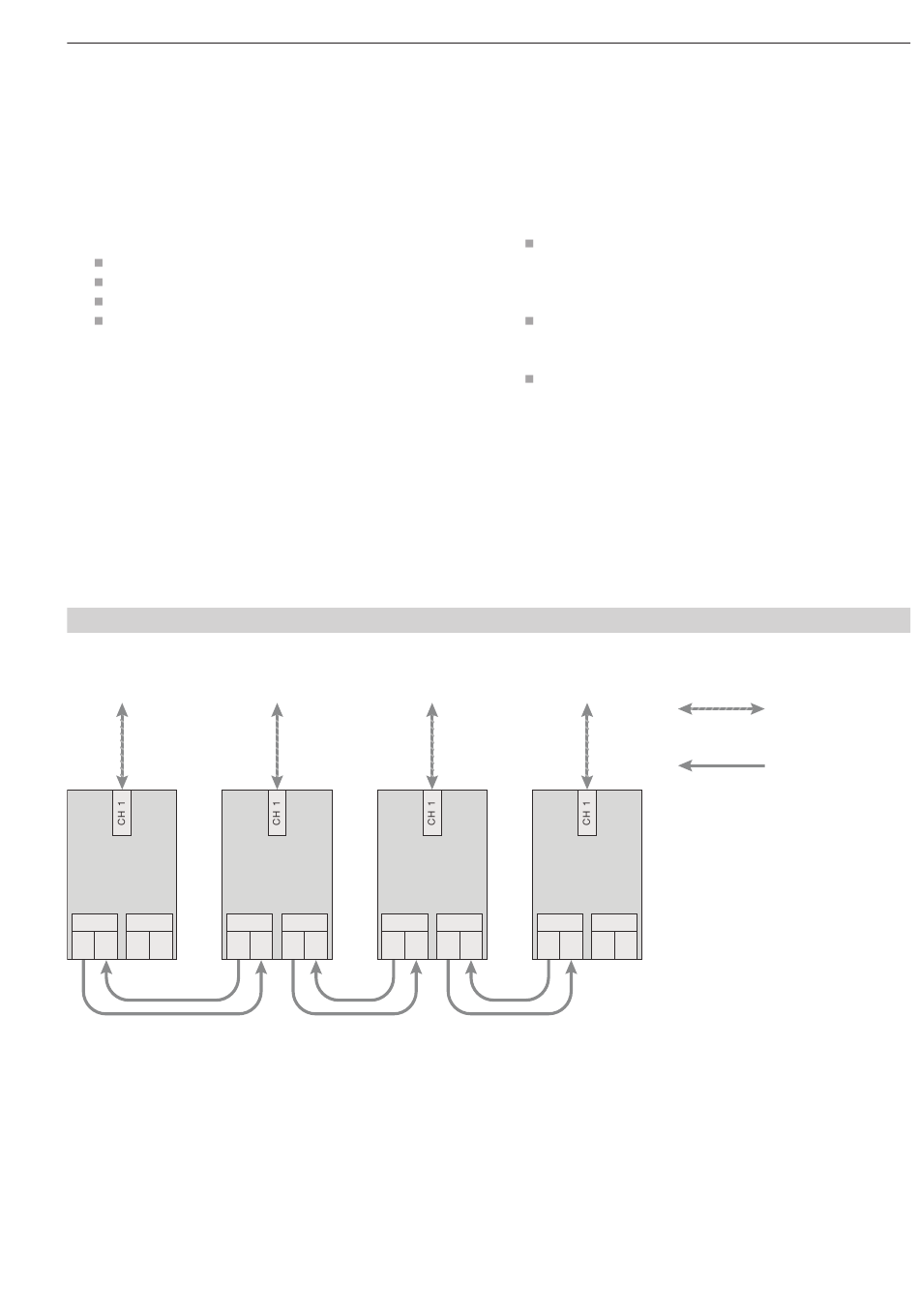

Fig. 4 : Structure du réseau dans une topologie en ligne optique
OZD Profi G12D... ATEX 1
V. 03 07/2014
Terminal/
Terminal/
Segment de bus
OZD Profi G12D...
ATEX 1
ATEX 1
CH 3
CH 2
E
S
E
S
E
Consigne à respecter :
Au niveau de l'interface électrique du OZD Profi
G12D... ATEX 1, il est possible de raccorder divers
terminaux ou des segments PROFIBUS complets
avec 31 abonnés maximum.
Dans les zones où la CEM est menacée, posez
uniquement des câbles à fibres optiques afin
d'exclure les effets CEM sur l'ensemble du réseau.
Les canaux optiques interconnectés par des
câbles à fibres optiques doivent être réglés sur un
même mode de fonctionnement.
Terminal/
Segment de bus
OZD Profi G12D...
ATEX 1
CH 3
CH 2
CH 3
S
E
S
E
S
4.1 Topologie en ligne
Câble de bus RS 485
Fibres optiques
E
19
