Manuels Connexes pour CAB 4414
Sommaire des Matières pour CAB 4414

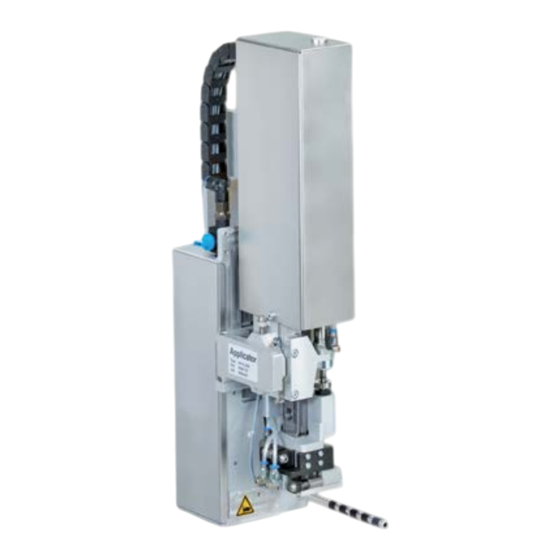

- Page 1 Manuel de service Applicateur de précision à positionnement ajustable 4414 MADE IN GERMANY...
- Page 2 Pour vos questions ou suggestions veuillez vous adresser à cab Produkttechnik GmbH & Co KG. Traduction française Ce document est traduit depuis l'original en langue allemande. cab technologies ne peut être tenue pour responsable pour toute interprétation erronée de sa forme ou de son contenu.
-
Page 3: Table Des Matières
Mode test sans tâche d'impression ......................34 Mode test avec une tâche d'impression ....................34 Schémas ............................... 35 Diagramme ............................. 35 Schéma pneumatique type 4414 ......................36 Position d'étiquetage type 4414 L ......................37 Position d'étiquetage type 4414 R ......................38 Index ..............................39... -
Page 4: Introduction
• L'appareil est conçu pour être utilisé en association avec une imprimante cab HERMES Q. Une utilisation autre que celle prévue est à proscrire. Le fabricant ainsi que le revendeur décline toute responsabilité en cas d'incident dû... -
Page 5: Étiquetage De Sécurité
Introduction • Avant de brancher ou débrancher, éteindre tous les appareils concernés (PC, imprimante, accessoires). • Durant le fonctionnement de l'applicateur certaines pièces sont en mouvement. Cela est valable particulièrement autour de la semelle lorsque l'applicateur se déplace de sa position initiale vers la position d'étiquetage. S'assurer que les habits, cheveux, bijoux etc. -
Page 6: Description Du Produit
Données techniques Transmission de l'étiquette Semelle Semelle Semelle de tamponnage avec amorti avec arrêtoir 4414 L/R 11 F 4414 L/R 12 F 4414 L/R 61 F HERMES Q2 4 - 58 10 - 58 10 - 58 Largeur étiquettes (mm) -
Page 7: Vue D'ensemble Sans Capot De Protection
Description du produit Vue d'ensemble sans capot de protection Face avant Régulateurs vide / air de maintien Figure 2 Vue d'ensemble - face avant 1 Régulateur de débit - montée du vérin Z 8 Régulateur de débit - descente du vérin Z 2 Butée pour le mode "Soufflage"... - Page 8 Description du produit Système de commande et électrovannes Face arrière Figure 3 Vue d'ensemble - face arrière Figure 4 Vue d'ensemble - commande 1 Régulateur de débit - montée du vérin Z 22 Électrovanne vérin Z Régulateur de débit - descente du vérin Z 23 Électrovanne vérins X/Y 17 Capteur position haute vérin Z 24 Électrovanne soufflage...
-
Page 9: Livraison
Description du produit Livraison 1 Applicateur 2 Vis cylindriques (livrées avec la semelle) 3 Semelle (spécifique à la commande) 4 Buse de soufflage (spécifique à la commande) 5 Documentation Figure 5 Livraison Information ! Conserver l'emballage d'origine pour tout transport éventuel. Précaution ! Détérioration de l'appareil et de ses mécanismes par l'humidité. -
Page 10: Fonctionnement
Fonctionnement Mode normal S'assurer que toutes les connexions soient établies avant toute mise en route. Insérer les étiquettes et le ruban transfert. Manuel d'utilisation de l'imprimante Ouvrir la vanne d'arrivée d'air comprimé. Précaution ! Vérifier que la semelle ne soit pas recouverte d'une étiquette avant la mise sous tension de l'imprimante. Cela pourrait engendrer une mauvaise synchronisation du capteur de vide. -
Page 11: Fonctionnement
Fonctionnement Figure 7 Montage de l'applicateur Précaution ! La mise en route initiale, les réglages ainsi que le remplacement de composants ne doivent être réalisés que par un personnel qualifié (maintenance). Précaution ! Éteindre et débrancher l'imprimante avant le montage de l'applicateur ! S'assurer de la stabilité de l'imprimante ! ... -
Page 12: Messages D'erreurs
Messages d'erreurs Messages d'erreurs de l'imprimante Pour plus d'informations sur les causes et les solutions aux erreurs de l'imprimante (manque étiquettes, charger ruban...) Manuel d'utilisation de l'imprimante. Correction du défaut : Rechercher la cause de l'erreur Appuyer sur le bouton pour resynchroniser le défilement du papier. -
Page 13: Installation
Les valeurs standards pour le réglage usine sont les suivantes : montage sur une imprimante HERMES Q en position debout semelle utilisée pour le réglage usine : Réf. article cab : 5963881 54x36 pour L Réf. article cab : 5963878 54x36 pour R consommable utilisé pour le réglage usine : Réf. -
Page 14: Montage Et Démontage Du Capot De Protection
Installation Montage et démontage du capot de protection Pour la première mise en route de l'applicateur (5.4 Retirer la sécurité de transport) ou pour procéder à des réglages, il est nécessaire de retirer le capot (2). Remettre en place le capot après avoir effectué les réglages. Attention ! ... -
Page 15: Montage De L'applicateur
Installation Montage de l'applicateur Figure 10 Montage de l'applicateur sur l'imprimante Précaution ! La mise en route initiale, les réglages ainsi que le remplacement de composants ne doivent être réalisés que par un personnel qualifié (maintenance). Manuel de service Montage de l'applicateur 1. Accrocher les charnières de l'applicateur (1) dans celles de l'imprimante (2). 2. -
Page 16: Montage De La Semelle
Installation Montage de la semelle 1. Positionner la semelle à l'aide des perçages (4) dans les goujons (3) prévus à cet effet sur le dessous du support (1). 2. Fixer la semelle à l'aide des vis (2) sur le support (1). 3. -
Page 17: Réglages
Réglages Positionnement de la semelle Afin d'assurer une fonction optimale de transmission à l'applicateur, il est nécessaire de positionner la semelle exactement au-dessus de l'étiquette décollée. Alignement de la semelle parallèlement à l'arête de décollement Le bord de la semelle doit être aligné parallèlement à l'arête de décollement de l'imprimante afin de pouvoir positionner exactement l'étiquette sur la semelle. -
Page 18: Déplacement De La Semelle Dans Le Sens Y
Réglages 6.1.1 Déplacement de la semelle dans le sens Y 1 mm Figure 14 Déplacement du système de pose dans le sens Y Déplacement en Y (sens d'impression) 1. Couper l'air comprimé et retirer le tuyau du régulateur de débit (5). Retirer le vérin compact manuellement Position de transfert de l'étiquette 2. -
Page 19: Déplacement De La Semelle Dans Le Sens Z
Réglages 6.1.2 Déplacement de la semelle dans le sens Z Figure 15 Déplacement du système de pose dans le sens Z Déplacement en Z (hauteur) 1. Couper l'air comprimé et retirer le tuyau du régulateur de débit (4). Retirer le vérin compact manuellement. Position de transfert de l'étiquette 2. -
Page 20: Déplacement De La Semelle Dans Le Sens X
Réglages 6.1.3 Déplacement de la semelle dans le sens X Figure 16 Déplacement du système de pose dans le sens X Déplacement en X (latéral) 1. Desserrer la vis (3) sur le connecteur (5). 2. Déplacer le système de pose sur le support transversal (4) afin que la semelle (6) se situe au milieu de l'étiquette à... -
Page 21: Réglage Des Régulateurs De Débit Sur Les Vérins
Réglages Réglage des régulateurs de débit sur les vérins Des régulateurs de débits sont installés sur le vérin de l'applicateur. Ces régulateurs contrôlent le mouvement des vérins dans le sens vers les régulateurs. Mouvement de Mouvement rétraction du piston d'extension du piston Figure 17 Régulateurs de débit sur le vérin Information ! ... -
Page 22: Réglage De L'aspiration (Vide)
Réglages Réglage de l'aspiration (vide) L'étiquette est plaquée sur la semelle par le vide généré par cette dernière. Tous les trous de la semelle doivent absolument être recouvert. Ce vide doit être assez fort pour maintenir en place l'étiquette, sans pour autant empêcher son avance sur la surface de la semelle. -
Page 23: Réglage De La Buse De Soufflage (Air De Maintien)
Réglages Réglage de la buse de soufflage (air de maintien) Pour une transmission optimale de l'étiquette vers l'applicateur, la buse de soufflage doit être ajustée afin que l'air de maintien applique régulièrement et sans turbulences l'étiquette sur la semelle. Les perçages qui dépassent la largeur de l'étiquette doivent être recouvert à l'aide des bagues en caoutchouc. La pression par défaut d'usine est de 2 bars. -
Page 24: Réglage De La Position D'étiquetage De La Semelle
Réglages Points de mesure (MP S) de l'air de maintien Toutes les valeurs de pression sont mesurables avec un manomètre possédant une plage de mesure de -7 à 7 bars. MP S : air de maintien (pression nominale 2 bars) 1. -
Page 25: Positionnement De La Butée En Mode "Soufflage
Réglages Positionnement de la butée en mode "Soufflage" Information ! Uniquement pour le mode "Soufflage" Le mode "Soufflage" permet une pose de l'étiquette sans contact sur le produit. La semelle n'entre pas en contact avec le produit mais est arrêtée à environ 10 mm à l'aide d'une butée, puis l'étiquette est soufflée sur le produit. -
Page 26: Réglage De La Vitesse De Déplacement Du Vérin Z
Réglages Réglage de la vitesse de déplacement du vérin Z Figure 26 Régulateurs de débit sur le vérin Z Le réglage de la vitesse de déplacement du vérin s'effectue à l'aide de deux régulateurs de débit (1, 3). Régler la vitesse de déplacement suivant le besoin. ... -
Page 27: Réglage Des Capteurs Sur Le Vérin Z
Réglages Réglage des capteurs sur le vérin Z Figure 27 Capteurs sur le vérin Z Capteur position initiale sur le vérin Z 1. Desserrer la vis (1) du capteur "position haute" (3) et le déplacer afin que son arête supérieure soit à ras avec le collier de maintien. -
Page 28: Réglages De L'amortissement De Fin De Courses Du Vérin Z
Réglages 6.10 Réglages de l'amortissement de fin de courses du vérin Z Information ! Les amortissements de fins de courses du vérin sont réglés d'usine et n'ont pas besoin d'être modifiés pour un usage normal. L'amortissement de fin de course du vérin Z sert au soulagement mécanique lors de vitesses de déplacements du vérin élevées, de grandes masses et d'énergie de collision brutale. L'amortissement doit être réglé de telle sorte que le piston atteigne sûrement les deux positions haute et basse sans pour autant créer de choc brutal. -
Page 29: Réglage De La Vitesse De Déplacement Des Vérins X/Y
Réglages 6.12 Réglage de la vitesse de déplacement des vérins X/Y Figure 33 Régulateurs de débit sur les vérins X/Y Régler les vitesses d'après l'utilisation. Pour accélérer le mouvement de sortie du vérin X tourner la vis du régulateur (1) dans le sens contraire des aiguilles d'une montre. -
Page 30: Étiquetage Vers Le Haut - Remplacement Du Ressort Sur Le Capteur D'impact
Réglages 6.14 Étiquetage vers le haut - remplacement du ressort sur le capteur d'impact Pour un étiquetage sans problème vers le haut, il est nécessaire de remplacer le ressort du capteur d'impact. Le ressort renforcé évite le déclenchement intempestif du capteur de position basse par le déplacement du vérin dû au poids du bloc-semelle. -
Page 31: Configuration Sur L'imprimante
Configuration sur l'imprimante Le fonctionnement de l'applicateur est modifiable dans les paramètres tout en conservant la même procédure. Le réglage le plus important est celui du mode de pose qui peut varier entre "Tamponnage" et "Soufflage". L'applicateur dispose également de différents cycles selon la priorité entre l'impression et la pose de l'étiquette pendant le cycle d'étiquetage. -
Page 32: 32 7 Configuration Sur L'imprimante
Configuration sur l'imprimante Paramètres de configuration de l'applicateur Démarrer le menu. Sélectionner Configuration > Étiquetage. Paramètre Description Par défaut Sélection du mode de pose Tamponnage, Déroulement, Soufflage Tamponnage Mode Sélection du cycle de fonctionnement : Impression- Déroulement du cycle Impression-Pose : Pose Un signal Start déclenche l'impression d'une étiquette et sa pose sur le produit. -
Page 33: Réglage De La Position De Décollement
Configuration sur l'imprimante Réglage de la position de décollement Il existe deux possibilités de réglage de la position de décollement pour optimiser le transfert de l'imprimante. Précaution ! Optimiser d'abord la position de décollement dans la configuration de l'imprimante. Ensuite adapter la position de décollement dans le logiciel. Cette chronologie de réglage est d'une grande importance pour une mise en marche sans problème après l'insertion des consommables et également pour le traitement des erreurs. -
Page 34: Mode Test
Mode test Mode test sans tâche d'impression Figure 38 Afficheur Par l'utilisation alternative du bouton Avance étiquette et du bouton sur l'afficheur il est possible de simuler un cycle d'étiquetage sans envoyer de tâche d'impression : Appuyer sur le bouton L'avance d'une étiquette vierge est déclenchée. L'aspiration de la semelle ainsi que l'air de maintien sont activés simultanément. -
Page 35: Schémas
Schémas Diagramme EEPROM Commande applicateur CON 1 CON 1 SUB-D 9 Connecteur vers l'imprimante Connexions applicateur Capteur position Capteur position haute vérin X haute vérin Z Capteur position Capteur position haute vérin Y basse vérin Z CON 2 CON 1 Électronique nourrice Figure 39 Diagramme... -
Page 36: Schéma Pneumatique Type 4414
Schémas Schéma pneumatique type 4414 Figure 40 Schéma pneumatique type 4414... -
Page 37: Position D'étiquetage Type 4414 L
Schémas Position d'étiquetage type 4414 L Figure 41 Position d'étiquetage type 4414L... -
Page 38: Position D'étiquetage Type 4414 R
Schémas Position d'étiquetage type 4414 R Figure 42 Position d'étiquetage type 4414R... -
Page 39: Index
Index Air de maintien........23 Sécurité de transport ......14 Semelle.........16, 17, 24 Aspiration..........22 Bouton Feed ........12 Tâche d'impression ......34 Buse de soufflage .......16, 23 Téflon..........10 Butée ..........14, 25 Utilisation spécifique ......4 Capot de protection ......14 Capteurs ...........21 Vide ..........32 Charnières ........11 Configuration de l'applicateur ...32 Configuration de l'imprimante ...31 Connecteur SUB-D ......
