E. Laissez temporairement de côté le montage du support au sol.
F. Vérifi ez qu'aucun montant ne se trouve derrière les six marques que vous avez créées, en perçant pour cela un trou de 2 mm à titre de test.
Remarque : si vous trouvez un montant, choisissez de nouveaux boulons et recommencez au début cette étape et, à l'aide d'un détecteur de montants, identifiez et marquez à nouveau les emplacements des montants.
G. Après avoir réalisé les six trous tests, faites un trou de 13 mm pour chaque emplacement test.
H. Replacez le montage contre le mur en alignant les six fentes de montage choisies sur les six trous.

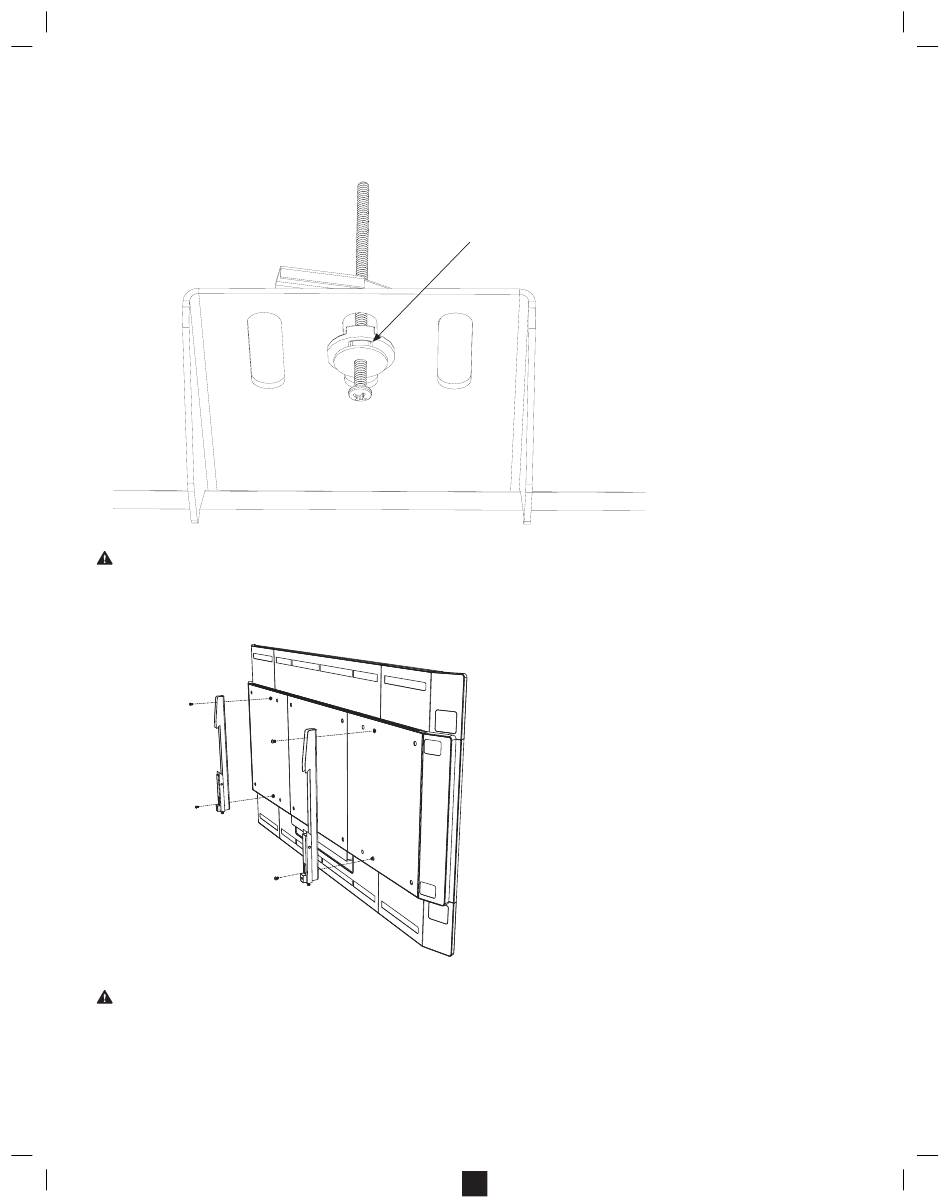

I. Insérez les boulons à ailettes à travers chaque fente de montage, ainsi que dans les trous de 13 mm percés dans la cloison.
J. Assurez-vous que les ailettes de la fi xation sont bien en place derrière les fentes de montage.
K. Vissez chaque boulon suffi samment pour maintenir fermement les ailettes en place.
L. Une fois tous les boulons d'ancrage insérés, resserrez à fond les boulons à ailettes pour fi xer solidement le support au mur.
AVERTISSEMENT : vérifi ez que les vis sont correctement serrées
Afi n de limiter le risque de chute du produit, assurez-vous que toutes les vis sont serrées à fond avant d'installer l'écran. Vissez sans forcer de manière excessive.
Étape 3 : Attache des barres de suspension au Surface Hub
A. Placez l'une des barres de suspension sur les trous de montage pour vis situés à gauche, sur l'arrière de l'appareil.
Remarque : la vis de serrage est située à la base de la barre de suspension. La base de la barre de suspension doit être orientée vers le bas. Les trous des vis de montage de gauche sont ceux qui sont les plus
proches du bord gauche du Surface Hub.
B. Fixez la barre de suspension à l'aide des vis prévues que vous vissez dans les trous de montage.
C. Serrez les vis fermement.
AVERTISSEMENT : vérifi ez que les vis sont correctement serrées
Afi n de limiter le risque de chute du produit, assurez-vous que toutes les vis sont serrées à fond avant d'installer l'écran. Vissez sans forcer de manière excessive.
D. Répétez ces étapes pour la barre de suspension du côté droit.
Clé positionnée dans la fente
