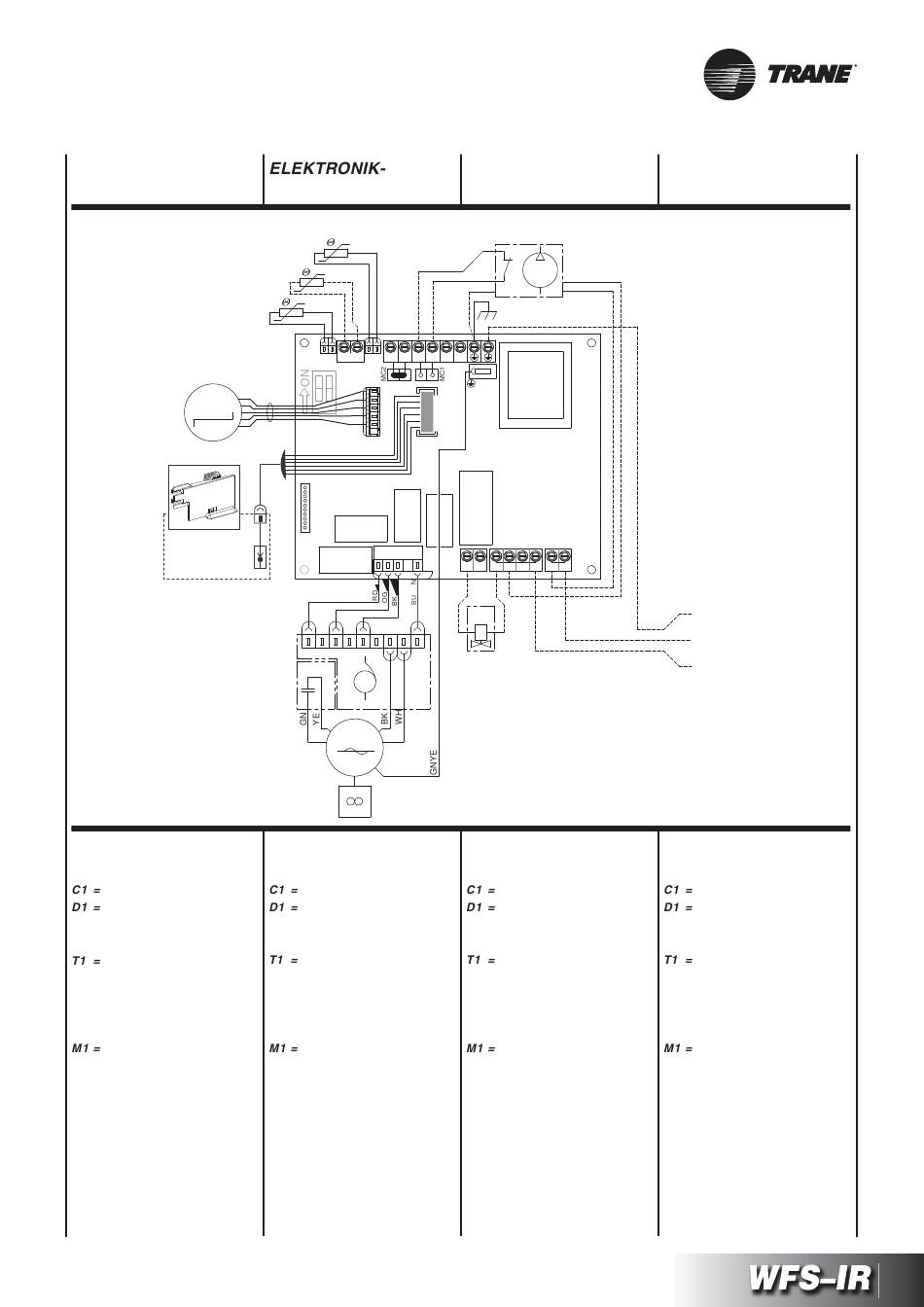

CARTE
ELECTRONIQUE
M2
Ricevitore / Receiver
Récepteur / Empfänger
Receptor / Ontvanger
LÉGENDE:
AT = Autotrasformateur
Condensateur
Dip Switch
de configuration
E
= Électrovanne
Sonde air (placée
sur la reprise de l'appareil)
T2 = Sonde Change-Over
(option)
T3 = Sonde de temp. minimale
Motoventilateur
M2 = Moteur Flap
M8 = Connecteur Flap
M9 = Connecteur
récepteur infrarouge
CF = F2-F2 Plot libre
fenêtre ouverte / détection
présence. S'il est ouvert
l'unité s'arrête
MP = Pompe d'evacuation
des condensats
UNT-SVU014A-XX
PLATINE
T3
T2
T1
T1
T2
T3
F2
F2
P0 P0 10 0V
M5
J2
M4
J3
M9
1
2
M8
MC3
V1
V3
J1
N
V2
M
M
C1
AT
M1
230V
50Hz
6 speed
LEGENDE:
AT = Spartransformator
Kondensator
Konfigurations-Dip-Switch
E
= Elektroventil
Lufttemperaturfühler
(am Ansaugteil des Geräts)
T2 = Change-Over-Fühler
(Option)
T3 = Mindesttemperaturfühler
Motorventilator
M2 = Flap-Motor
M8 = Flap-Anschluss
M9 = Anschluss
Infrarot-Empfänger
CF = F2-F2 Kontakt
offenes Fenster/Personal-
anwesen- heit. Wenn offen,
schaltet sich das Gerät aus
MP = Kondensatpumpe
TARJETA
ELECTRÓNICA
(OPTIONAL)
MP
B1
N
L
PE
M7
M6
M10
CVP-T
Board
M2
M3
M1
1
2
N N N N
L
L
E
LEYENDA:
AT = Autotransformador
Condensador
Dip Switch
de configuración
E
= Electroválvula
Sonda aire (colocada en
reanudación del aparato)
T2 = Sonda Change-Over
(opcional)
T3 = Sonda de mínima
Motoventilador
M2 = Motor Flap
M8 = Conector Flap
M9 = Conector
receptor infrarrojos
CF = F2-F2 Contacto limpio
ventana abierta / presencia
persona. Si está abierto
la unidad se para
MP = Bomba de evacuación
de condensados
ELEKTRONISCHE
FICHE
PE
L
N
230Vac 50Hz
LEGENDE:
AT = Autotransformator
Condensator
Dimschakelaar configuratie
E
= Elektromagnetische
Luchtsonde
(vlakbij het apparaat)
T2 = Sonde Change-Over
(optie)
T3 = Minimumsonde
Motorventilator
M2 = Flapmotor
M8 = Flapconnector
M9 = Connector
infraroodontvanger
CF = F2-F2 Schoon contact
open raam / aanwezigheid
persoon. Indien open stopt
de eenheid
MP = Condensatwaterpomp
