Installation lors de rénovations
11

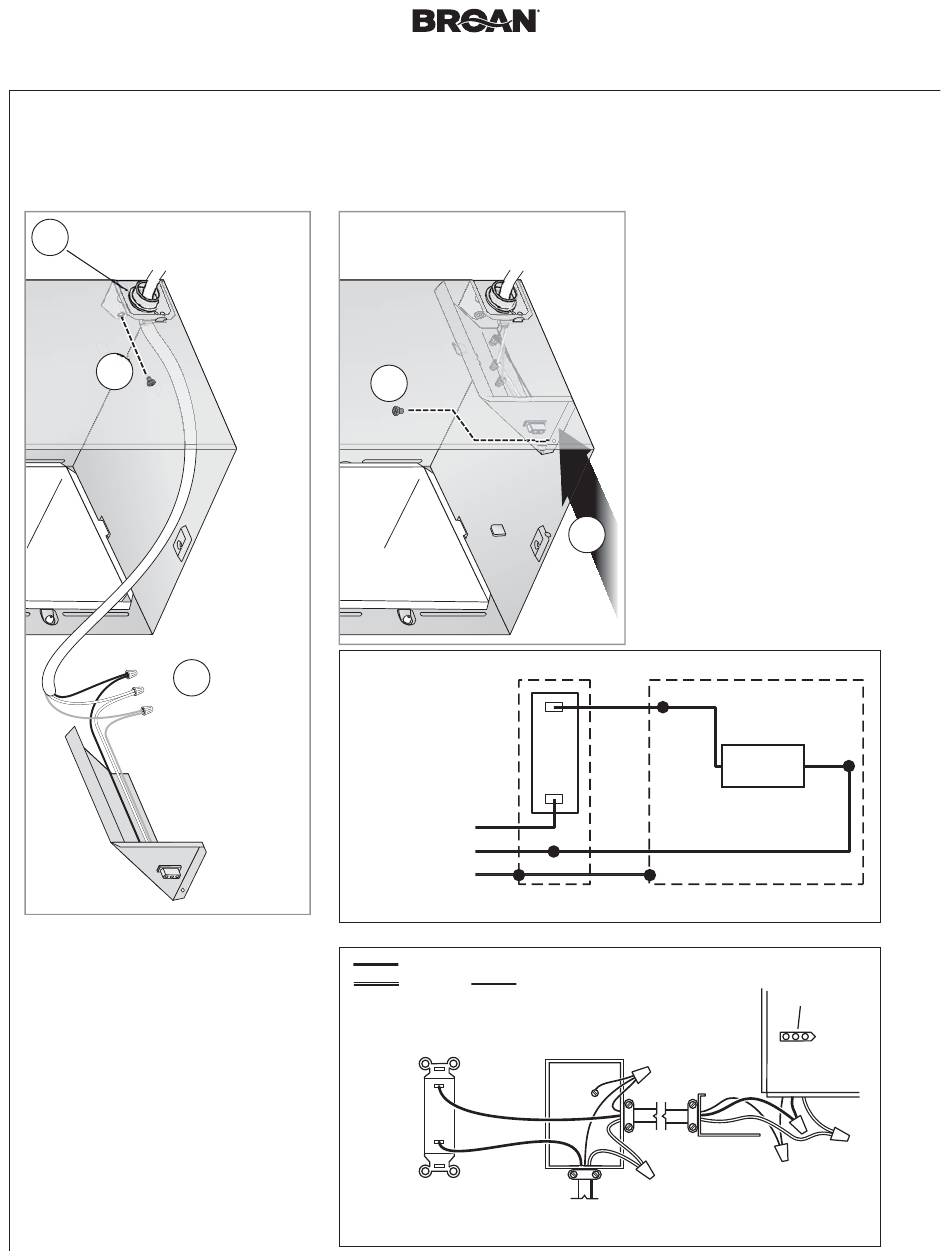

Installer la plaque de câblage, raccorder les fils et installer
le panneau de branchement
• Passer le fil à travers la plaque de câblage fournie dans le sachet de pièces et l'y fixer à l'aide d'un serre-fils.
• Raccorder les fils à l'aide de connecteurs homologués UL tel qu'il est indiqué dans le schéma de câblage.
Fixer le serre-fils à la plaque
1
de câblage. Celle-ci s'installe à
l'intérieur du boîtier, d'un côté
2
Vis du sachet de
pièces
3
comme de l'autre.
Vis mise de côté
à l'étape 6
Raccorder
les fils.
LIGNE
D'ENTRÉE
5
INTERRUPTEUR
MARCHE/ARRÊT
NOIR
BLANC
MISE
À LA
BOÎTIER
TERRE
D'INTERRUPTEUR
NOIR
BLANC
MISE À LA TERRE
(VERT ou dénudé)
INTERRUPTEUR
MARCHE/ARRÊT
(acheter séparément)
D'INTERRUPTEUR
LIGNE D'ENTRÉE DE 120 V CA
RB80C
RB110C Guide d'installation
4
NOIR
NOIR
VENTILATEUR
BLANC
MISE
À LA
APPAREIL
TERRE
BOÎTIER
PLAQUE
DE
CÂBLAGE
BLANC
RÉCEPTACLE
