Page 4

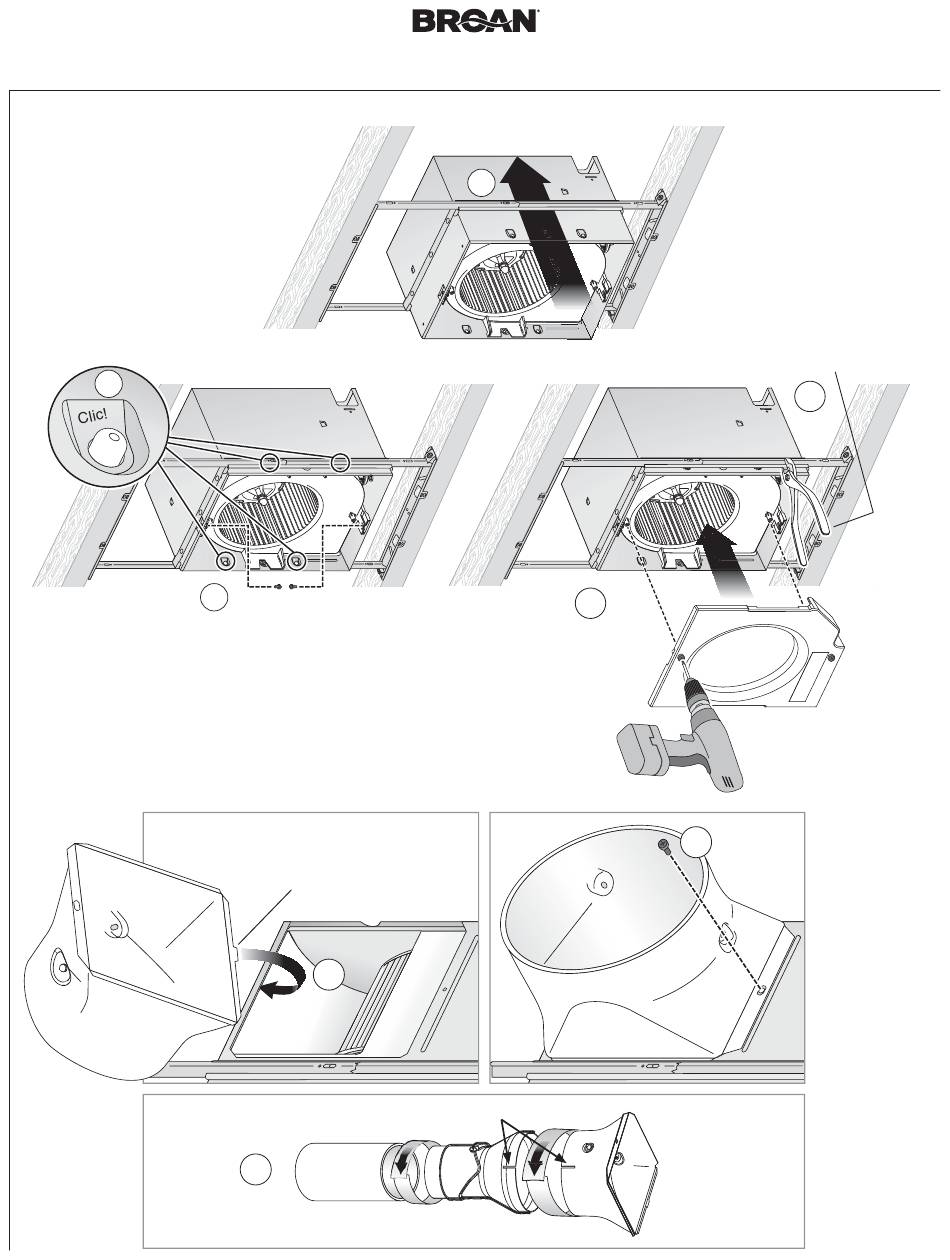

Installation dans une construction neuve
3 Encliqueter et fixer
le boîtier, puis
fixer le silencieux
2
4 Fixer le raccord de conduit,
la transition et le conduit
Les rebords supérieur et inférieur
vont à l'extérieur du boîtier.
3
Vis du sachet de pièces
Introduire la languette
dans la fente à l'intérieur
du boîtier.
1
Conduit de 4 po
3
1
Fixer le silencieux.
Ruban
Ruban
Aligner
adhésif
adhésif
Transition
RB80C  RB110C Guide d'installation

4
Vis
2
du sachet
de pièces
Raccord de
conduit
Mettre le boîtier en place
entre les solives et
pincer la glissière de
chaque côté du cadre de
montage pour verrouiller
le boîtier en place.
Ne pas pincer le boîtier.
5
