Installation dans une construction neuve
5
Raccorder les fils et installer la plaque de câblage
• Acheminer les fils 120 V CA à l'emplacement du ventilateur.
• Passer le fil à travers la plaque de câblage fournie dans le sachet de pièces et l'y fixer à l'aide d'un serre-fils.

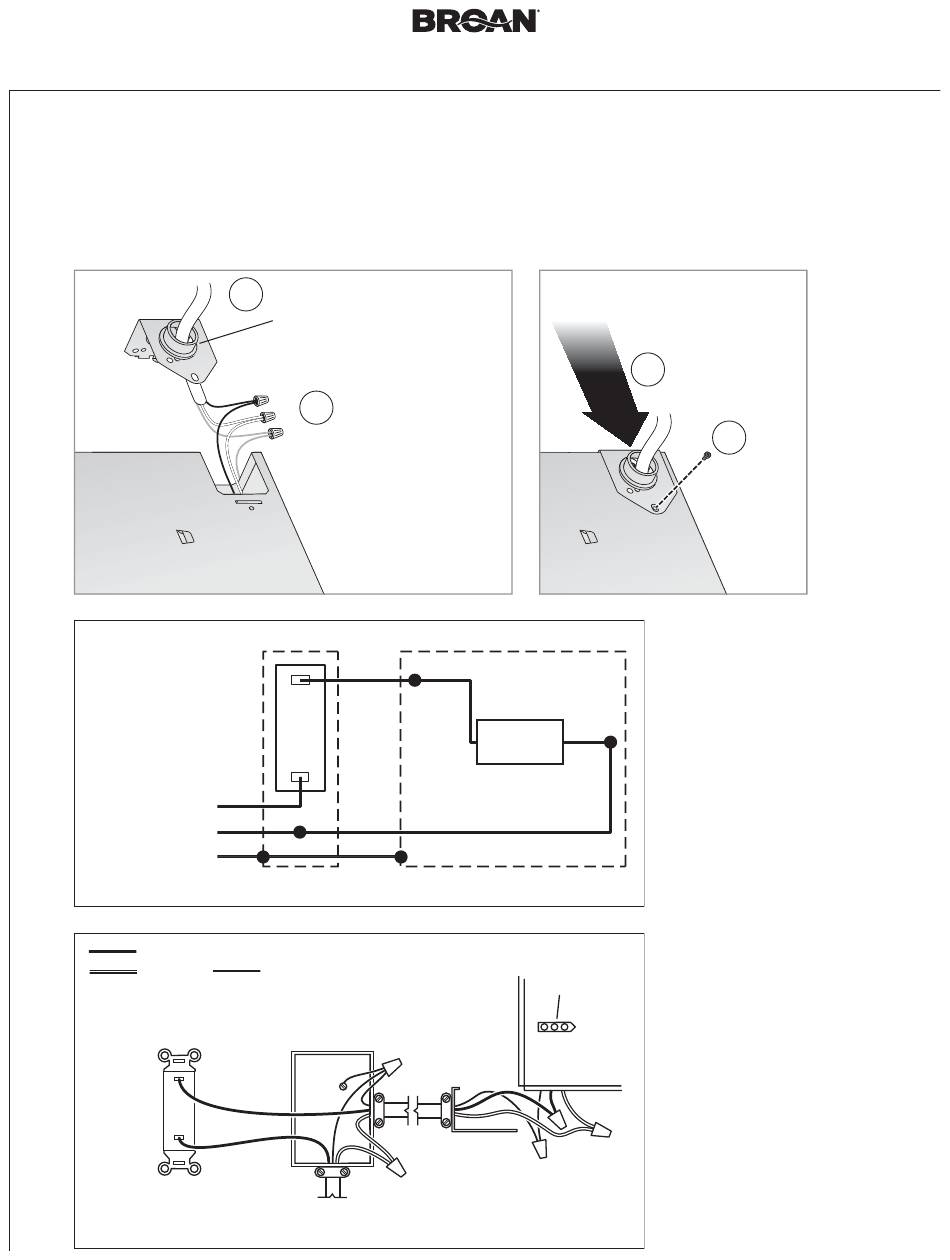

• Raccorder les fils à l'aide de connecteurs homologués UL tel qu'il est indiqué dans le schéma de câblage.
INTERRUPTEUR
MARCHE/ARRÊT
NOIR
LIGNE
BLANC
D'ENTRÉE
MISE
À LA
TERRE
NOIR
BLANC
INTERRUPTEUR
MARCHE/ARRÊT
(acheter séparément)
Fixer le serre-fils à la plaque de
1
câblage. La plaque de câblage
s'installe à l'extérieur du boîtier,
d'un côté comme de l'autre.
2
Raccorder les fils.
NOIR
BLANC
MISE
À LA
BOÎTIER
TERRE
D'INTERRUPTEUR
MISE À LA TERRE
(VERT ou dénudé)
BOÎTIER
D'INTERRUPTEUR
LIGNE D'ENTRÉE DE 120 V CA
NOIR
BLANC
VENTILATEUR
APPAREIL
RÉCEPTACLE
PLAQUE
DE
CÂBLAGE
RB80C
RB110C Guide d'installation
