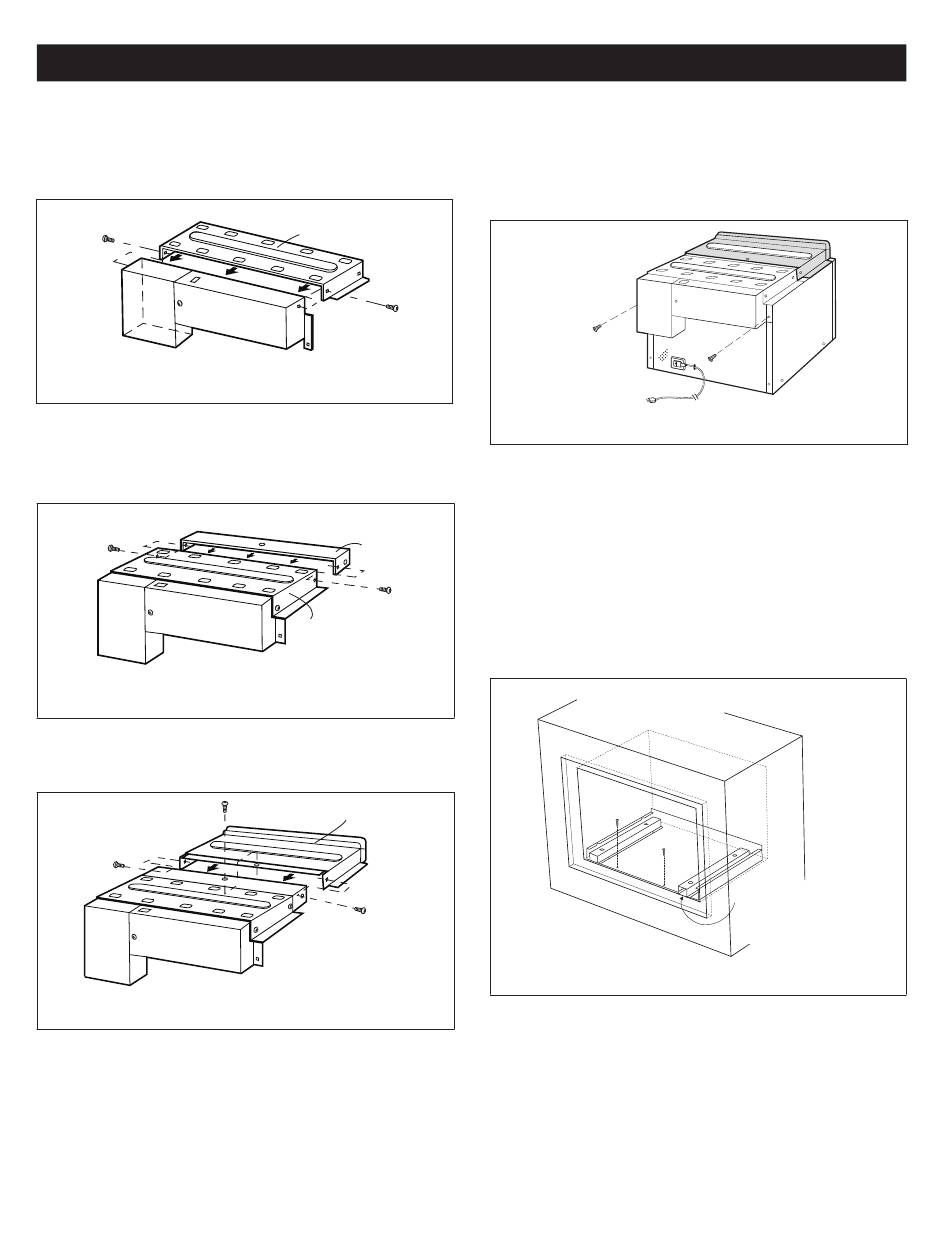

INSTRUCTIONS D'INSTALLATION POUR L'ENCASTREMENT
B. Placer le CONDUIT (A)-1 au dessus du four en insérant
le bord de l'ensemble du CONDUIT (BC) dans la lèvre du
CONDUIT (A)-1. Serrer deux VIS (I) pour fixer le CONDUIT
(A)-1 à l'ensemble du CONDUIT (BC). Voir schéma 4.
VIS (I)
CONDUIT (BC)
SCHÉMA 4
C. Placer le CONDUIT (A)-2 au dessus du four et l'insérer
dans le joint à lèvre du CONDUIT (A)-1. Fixer le CONDUIT
(A)-2 au CONDUIT (A)-1 à l'aide de deux VIS (I) fournies.
Voir schéma 5.
VIS (I)
SCHÉMA 5
D. Placer le CONDUIT (A)-3 au dessus du four et l'insérer
dans le CONDUIT (A)-2. F ixer le CONDUIT (A)-3 à l'aide
de trois VIS (I) fournies. Voir schéma 6.
VIS (I)
VIS (I)
SCHÉMA 6
CONDUIT (A)-1
VIS (I)
CONDUIT
(A)-2
VIS (I)
CONDUIT (A)-1
CONDUIT (A)-3
VIS (I)
CONDUIT (A)-2
F 6
E. Retirer la VIS des coins supérieurs droit et gauche à
l'arrière du four. Placer l'ensemble conduit au-dessus de
l'appareil comme illustré et fixer l'ensemble conduit sur
le four à l'aide des deux vis qui viennent d'être retirées.
Voir schéma 6A.
VIS
SCHÉMA 6A
ÉTAPE 3 – INSTALLATION DE L'ASSEMBLAGE DU
CONDUIT D'ÉCHAPPEMENT
A. Positionnez l'assemblage du conduit d'échappement au
centre de l'ouverture. Alignez le rebord avant du conduit
avec le devant de l'armoire. Alignez le rebord avant
du côté droit du conduit avec le devant de la tablette.
Consultez la schéma 7.
B. Fixez l'assemblage du conduit d'échappement à l'aide
de 2 VIS (H). Consultez la schéma 7.
Screw H
Vis H
Screw H
Vis H
SCHÉMA 7
VIS
Le côté droit de
Exhaust duct assembly
l'assemblage du conduit
right side aligns to front
d'échappement s'aligne
edge of shelf
avec le rebord avant de
la tablette.
