FS AC-7072 Guide De Démarrage Rapide

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Re se t

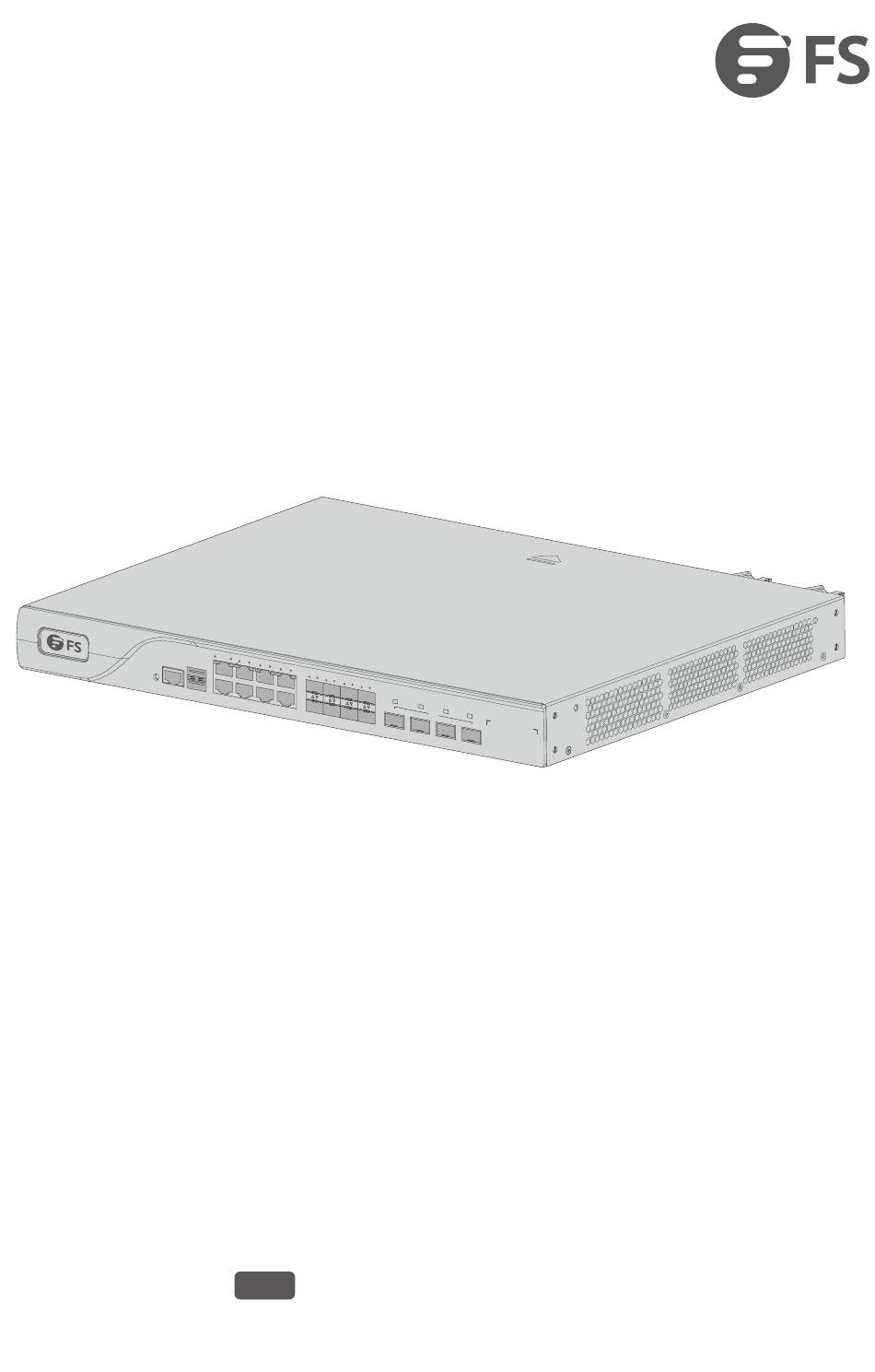

AC-7072
ENTERPRISE WIRELESS LAN CONTROLLER
ENTERPRISE WIRELESS LAN CONTROLLER
CONTRÔLEUR LAN SANS FIL POUR ENTREPRISE
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
1/ M GM
T
2
Co ns ol e
3
U SB
4
5
6
7
8
1F
2F
3F
V1.0
4F
5F
6F
7F
8F
1F
SF P+
2F
3F
4F
A C -7 07
2

Publicité

Table des Matières
loading

Manuels Connexes pour FS AC-7072

Sommaire des Matières pour FS AC-7072

  • Page 1 1/ M GM Co ns ol e U SB Re se t SF P+ A C -7 07 AC-7072 ENTERPRISE WIRELESS LAN CONTROLLER ENTERPRISE WIRELESS LAN CONTROLLER CONTRÔLEUR LAN SANS FIL POUR ENTREPRISE Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide...
  • Page 2 Thank you for choosing the enterprise wireless LAN controller. This guide is designed to familiarize you with the layout of the wireless LAN controller and describes how to deploy the wireless LAN controller in your network. AC-1004 Console 53.5V AC-1004 1/MGMT AC-7072 Console SFP+ Reset AC-7072...

  • Page 3: Accessories

    Accessories AC-7072 Console Cable x1 Power Cord x1 Grounding Cable x1 Rubber Pad x4 M4 Screw x4 Mounting Bracket x2 AC-1004 Power Adapter x1 Power Adapter x1 Screw Anchor x2...

  • Page 4: Hardware Overview

    Hardware Overview AC-1004 PWR WAN LAN1-4 AC-1004 Console 53.5V RST SYS Console LAN1-4 POWER Front Panel Port Ports Description POWER 53.5V DC power port Wide Area Network interface LAN1-4 First Local Area Network interface CONSOLE A RJ45 console port for serial management A USB management port for software and con guration backup and o ine software upgrade Front Panel Button...

  • Page 5: Back Panel

    Front Panel LED LEDs State Description The system is abnormal. Blinking Green The system is initializing. Solid Green The initialization process is complete. The controller is powered o . Solid Green The controller is powered on. POE is powered o . Solid Orange POE is powered on.
  • Page 6 AC-7072 Console 1/MGMT AC-7072 Console SFP+ Reset RJ45 SFP+ Front Panel Port Ports Description CONSOLE A RJ45 console port for serial management A USB management port for software and con guration backup and o ine software upgrade RJ45 10/100/1000Base-T ports for Ethernet connection Optical&Electrical Multiplexing 1000Base-X SFP port for 1G...
  • Page 7 Front Panel LED LEDs State Description Blinking Green The system is initializing. SYSTEM Solid Green The initialization process is complete. Solid Red The system sends out an alarm. Solid Green 1G LINK 1-8F Electrical Solid Yellow 100/10M LINK Indicator Blinking Data Transceiver 1F-8F 1G Blinking Green...

  • Page 8: Installation Requirements

    Installation Requirements Before you begin the installation, make sure that you have the followings: Phillips screwdriver. Standard-sized, 19" wide rack with a minimum of 1U height available. Category 5e or higher RJ-45 Ethernet cables and ber optical cables for connecting network devices.

  • Page 9: Rack Mounting

    Rack Mounting SF P+ 1. Secure the mounting brackets on the two sides of the controller with six M4 screws. S F P + 2. Attach the contro ller to the rack using four M6 screws and cage nuts.

  • Page 10: Connecting The Power

    AC-7072 Grounding the Controller 1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the controller is mounted. 2. Secure the grounding lug to the grounding point on the controller back panel with the washers and screws.
  • Page 11 1. Plug the AC power cord into the power port on the back panel. 2. Connect the other end of the power cord to an AC power source. Connecting the Console Ports 1/ M G M Co ns ol e U SB Re se t 1.
  • Page 12 2. Connect a ber optic cable to the ber transceiver. Then connect the other end of the cable to another ber device. NOTE: The AC-1004 can’t be mounted in the rack. Other detailed steps of its installation are the same as the AC-7072.
  • Page 13 Con guring the Wireless LAN Controller Con guring the Controller Using the Console Port Step 1: Connect a computer to the controller's console port using the supplied console cable. Step 2: Start the terminal simulation software such as HyperTerminal on the computer. Step 3: Set the parameters of the HyperTerminal: 9600 bits per second, 8 data bits, no parity, 1 stop bit and no ow control.

  • Page 14: Product Warranty

    Product Warranty FS ensures our customers that if there are any damage or faulty items due to our workmanship, we will o er a free return within 30 Days from the day you receive your goods. We will also o er free software update service.
  • Page 15 Vielen Dank, dass Sie sich für den Enterprise Wireless LAN Controller entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Wireless LAN Controllers vertraut machen und erklärt, wie Sie den Wireless LAN Controller in Ihrem Netzwerk einsetzen. AC-1004 Console 53.5V AC-1004 1/MGMT AC-7072 Console SFP+ Reset AC-7072...
  • Page 16 Zubehör AC-7072 Konsolenkabel x1 Netzkabel x1 Erdungskabel x1 Gummipad x4 M4-Schraube x4 Montagehalterung x2 AC-1004 Netzadapter x1 Netzadapter x1 Schraubanker x2...

  • Page 17: Hardware-Übersicht

    Hardware-Übersicht AC-1004 PWR WAN LAN1-4 AC-1004 Console 53.5V RST SYS Console LAN1-4 STROM Ports an der Vorderseite Port Beschreibung STROM 53,5V DC-Stromanschluss Wide Area Network-Interface LAN1-4 Erste Local Area Network-Interface CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung Ein USB-Management-Port für Software- und Kon gurationsbackup und O ine-Software-Upgrade Tasten an der Vorderseite Taste...

  • Page 18: Leds An Der Vorderseite

    LEDs an der Vorderseite Status Beschreibung Das System ist fehlerhaft. Blinkt Grün Das System wird initialisiert. Durchgehend Grün Der Initialisierungsprozess ist abgeschlossen. Der Controller ist ausgeschaltet. Durchgehend Grün Der Controller ist eingeschaltet. PoE ist ausgeschaltet. Durchgehend Orange PoE ist eingeschaltet. Keine Port-Verbindung Durchgehend Grün 1000M Link Up Port...

  • Page 19: Tasten An Der Vorderseite

    AC-7072 Console 1/MGMT AC-7072 Console SFP+ Reset RJ45 SFP+ Ports an der Vorderseite Port Beschreibung CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung Ein USB-Verwaltungsport für Software- und Kon gurationssicherung und O ine-Software-Upgrade RJ45 110/100/1000Base-T-Ports für Ethernet-Anschluss Optisches und elektrisches Multiplexing 1000Base-X SFP-Port für...
  • Page 20 LEDs an der Vorderseite Status Beschreibung Blinkt Grün Das System wird initialisiert. SYSTEM Durchgehend Grün Der Initialisierungsprozess ist abgeschlossen. Durchgehend Rot Das System meldet einen Alarm. Durchgehend Grün 1G Verbindung 1-8G Elektrisches Durchgehend Gelb 100/10M-Verbindung Anzeige Blinkt Daten-Transceiver 1F-8F 1G Blinkt Grün Verbindung Optischer...

  • Page 21: Montage Des Wireless Lan Controller

    IInstallationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie die folgenden Dinge besitzen: Kreuzschlitzschraubendreher. Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE. RJ-45-Ethernet-Kabel der Kategorie 5e oder höher und Glasfaserkabel für den Anschluss von Netzwerkgeräten. Standortumgebung: Stellen Sie sicher, dass der Installationsort trocken und eben ist.

  • Page 22: Rack-Montage

    Rack-Montage SF P+ 1. Befestigen Sie die Montagehalterungen an den beiden Seiten des Controllers mit sechs M4-Schrauben. S F P + 2. Befestigen Sie den Controller mit vier M6-Schrauben und Kä gmuttern am Rack.

  • Page 23: Anschließen Der Stromversorgung

    AC-7072 Erdung des Controllers 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Controller montiert ist. 2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und Schrauben am Erdungspunkt auf der Rückwand des Controllers.
  • Page 24 1. Stecken Sie das AC-Netzkabel in den Stromanschluss auf der Rückseite. 2. Schließen Sie das andere Ende des Netzkabels an eine AC-Stromquelle an. Anschließen der Stromversorgung 1/ M G M Co ns ol e U SB Re se t 1. Stecken Sie den RJ45-Stecker in den RJ45-Console-Port an der Vorderseite des Geräts. 2.
  • Page 25 2. Schließen Sie ein Glasfaserkabel an den Glasfasertransceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. HINWEIS: Der AC-1004 kann nicht in einem Rack montiert werden. Die anderen Schritte der Installation sind die gleichen wie beim AC-7072.
  • Page 26 Kon gurieren des Wireless LAN Controllers Kon gurieren des Controllers über den Console-Port Schritt 1: Schließen Sie einen Computer über das mitgelieferte Console-Kabel an den Console-Port des Controllers an. Schritt 2: Starten Sie die Terminalsimulationssoftware wie HyperTerminal auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: 9600 Bits pro Sekunde, 8 Datenbits, keine Parität, 1 Stoppbit und keine Flusskontrolle.
  • Page 27 Produktgarantie FS garantiert seinen Kunden, dass im Falle einer Beschädigung oder eines Fehlers, der auf unsere Verarbeitung zurückzuführen ist, eine kostenlose Rücksendung innerhalb von 30 Tagen ab dem Tag des Erhalts der Ware anbieten. Wir bieten auch einen kostenlosen Software-Update-Service. Dies gilt Garantie: Für dieses Produkt gilt eine beschränkte Garantie von 3 Jahren auf Material- und...
  • Page 28 Merci d'avoir choisi le contrôleur LAN sans l pour entreprise. Ce guide est conçu pour vous puissiez vous familiariser avec la con guration du contrôleur LAN sans l et décrit comment procéder à son déploiement. AC-1004 Console 53.5V AC-1004 1/MGMT AC-7072 Console SFP+ Reset AC-7072...

  • Page 29: Accessoires

    Accessoires AC-7072 Câble de Console x1 Câble d'Alimentation x1 Câble de Console x1 Pad en Caoutchouc x4 Vis M4 x4 Support de Montage x2 AC-1004 Adaptateur Secteur x1 Adaptateur Secteur x1 Vis d'Ancrage x2...

  • Page 30: Aperçu Du Matériel

    Aperçu du Matériel AC-1004 PWR WAN LAN1-4 AC-1004 Console 53.5V RST SYS Console LAN1-4 Alimentation Port du Panneau Frontal Ports Description POWER Port d'alimentation 53.5V DC Interface de éseau étendu LAN1-4 Première interface de réseau local CONSOLE Un port console RJ45 pour la gestion en série Un port de gestion USB pour la sauvegarde du logiciel, la con guration et la mise à...

  • Page 31: Indicateurs Led Du Panneau Frontal

    Indicateurs LED du Panneau Frontal Statut Description Éteint Le système ne fonctionne pas correctement. Vert Clignotant Le système est en cours d'initialisation. Vert Le processus d'initialisation est terminé. Éteint Le contrôleur est hors tension. Vert Le contrôleur est sous tension. Éteint Le POE est éteint.
  • Page 32 AC-7072 Console 1/MGMT AC-7072 Console SFP+ Reset RJ45 SFP+ Port du Panneau Frontal Ports Description CONSOLE Port console RJ45 pour la gestion en série Un port de gestion USB pour la sauvegarde du logiciel, la con guration et la mise à jour du logiciel hors ligne...
  • Page 33 Indicateurs LED du Panneau Frontal LEDs Statut Description Vert Clignotant Le système est en train de s'initialiser. SYSTEM Vert Le processus d'initialisation est terminé. Rouge Le système signale une alarme. Vert Liaison 1G Indicateur Électrique Jaune Liaison 100/10M 1-8G Clignotant Transmission de Données Indicateur Vert Clignotant...

  • Page 34: Exigences D'installation

    Exigences d'Installation Avant de commencer l'installation, assurez-vous que vous disposez des éléments suivants : Tournevis Phillips. Rack de taille standard, 19" de large, avec une hauteur minimum de 1U disponible. Câbles Ethernet RJ-45 de catégorie 5e ou supérieure et câbles à bre optique pour la connexion des périphériques réseau.

  • Page 35: Montage En Rack

    Montage en Rack SF P+ 1. Fixez les supports de montage sur les deux côtés du contrôleur avec six vis M4. S F P + 2. Fixez le contrôleur au rack à l'aide de quatre vis M6 et d'écrous à cage.

  • Page 36: Mise À La Terre Du Contrôleur

    AC-7072 Mise à la Terre du Contrôleur 1. Connectez une extrémité du câble de mise à la terre à une terre appropriée, telle que le rack dans lequel le contrôleur est installé. 2. Fixez la cosse de mise à la terre au point de mise à la terre du panneau arrière du contrôleur à l'aide des rondelles et des vis.

  • Page 37: Connexion Des Ports De Console

    1. Branchez le câble d'alimentation CA dans le port d'alimentation du panneau arrière. 2. Connectez l'autre extrémité du câble d'alimentation à une source de courant alternatif. Connexion des Ports de Console 1/ M G M Co ns ol e U SB Re se t 1.

  • Page 38: Connexion Des Ports Sfp

    2. Connectez un câble en bre optique au module. Puis connectez l'autre extrémité du câble à un autre appareil à bre. NOTE : L'AC-1004 ne peut pas être monté en rack. Les autres étapes détaillées de son installation sont les mêmes que celles de l'AC-7072.
  • Page 39 Con guration du Contrôleur LAN sans Fil Con guration du Contrôleur à l'Aide du Port de Console Étape 1 : Connectez un ordinateur au port de console du contrôleur à l'aide du câble de console fourni. Étape 2 : Démarrez le logiciel de simulation de terminal HyperTerminal sur l'ordinateur. Étape 3 : Dé...

  • Page 40: Dépannage

    Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux dû à sa fabrication pourra être retourné gratuitement dans un délai de 30 Jours à compter de la date de réception de la marchan- dise. Ceci exclut les articles fabriqués sur mesure ou les solutions personnalisées.
  • Page 41 Q.C. PASSED Copyright © 2022 FS.COM All Rights Reserved.
