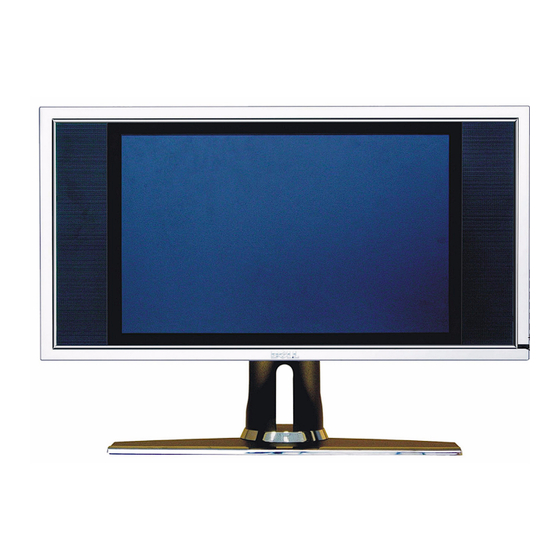

À propos de votre écran de téléviseur Vue avant Récepteur IR (infrarouge) Reçoit le signal émis par la télécommande. Voyant d’alimentation (DEL) La lumière est bleue lorsque l’écran de téléviseur est allumé, et orange lorsque l’écran de téléviseur est en veille. À...
Vue du côté droit Appuyez sur ce bouton pour allumer et éteindre l’écran de Bouton d’alimentation téléviseur. Le bouton d’alimentation est bleu lorsque l’écran de téléviseur est allumé, et orange lorsqu’il est en veille. Appuyez sur ce bouton pour visualiser l’affichage à Bouton du menu OSD l’écran (OSD).
Vue du côté gauche Sortie composite / sortie vidéo Branchez un magnétoscope. Connecteur audio composite Utilisez ce connecteur audio si vous avez branché un périphérique sur le connecteur composite (AV1). Connecteur composite (AV1) Branchez des périphériques, tels qu’un magnétoscope ou un lecteur de DVD.
Vue du dessous Connecteur d’alimentation Branchez votre cordon d’alimentation. Connecteur audio DVI (L / R) Utilisez le connecteur audio DVI si vous avez branché un périphérique tel qu’un lecteur de DVD sur le connecteur DVI. Connecteur DVI Branchez votre ordinateur ou des périphériques vidéo tels qu’un lecteur de DVD.
Contenu de la boîte REMARQUE : Si vous avez besoin de câbles supplémentaires, contactez Dell. Télécommande Piles AAA (2) Cordon d’alimentation Câble vidéo composite Câble audio À propos de votre écran de téléviseur...
Page 10
Câble VGA Câble DVI Câble audio informatique Câble S-vidéo Documentation À propos de votre écran de téléviseur...
Installation de votre écran de téléviseur PRÉCAUTION : Avant de lancer toute procédure de cette section, suivez les instructions de sécurité Guide d’informations du produit fournies dans le Emplacement approprié pour votre écran de téléviseur Lorsque vous déciderez de l’emplacement de votre écran de téléviseur, tenez compte des facteurs environnementaux suivants : •...
Certains câbles peuvent être fournis avec le périphérique que vous branchez. Pour une liste des câbles fournis avec l’écran de téléviseur, reportez-vous à la section Contenu de la boîte page 99. Pour commander des câbles supplémentaires, contactez Dell. Qualité...
Page 13
Qualité Câble et connecteur Quand les utiliser Bonne Le connecteur S-vidéo divise le signal vidéo en deux signaux, un noir et blanc et un couleur. Pour retrouver ce connecteur, reportez-vous à la page 97. Très bonne Le connecteur composant divise le signal vidéo en trois signaux, deux couleur et un noir et blanc.
Branchement de votre ordinateur à votre écran de téléviseur Votre écran de téléviseur possède deux connecteurs standard nécessaires à la connexion de votre ordinateur. REMARQUE : Le type de connecteur que vous allez utiliser dépend de la carte graphique prise en charge par votre ordinateur.
Page 15
Utilisation du connecteur (coaxial) ANT/Cable Éteignez l’écran de téléviseur et débranchez le cordon d’alimentation. Branchez le câble coaxial sur le connecteur ANT/cable de l’écran de téléviseur. Branchez le cordon d’alimentation de l’écran de téléviseur et allumez l’écran de téléviseur. Entrez dans l’affichage à l’écran (OSD) et sélectionnez TV. Pour plus d’informations sur le menu Sélection entrée, reportez-vous à...
Page 16
Utilisation du connecteur S-vidéo Éteignez l’écran de téléviseur et débranchez le cordon d’alimentation. Branchez votre périphérique, y compris les câbles audio. Branchez les cordons d’alimentation de l’écran de téléviseur et des périphériques et allumez les appareils. Entrez dans l’OSD et sélectionnez AV2 (S-vidéo). Pour plus d’informations sur le menu Sélection entrée, reportez-vous à...
Page 17
Utilisation du connecteur DVI REMARQUE : Un seul connecteur peut être utilisé pour un ordinateur, soit le connecteur VGA soit le connecteur DVI. Branchement d’un périphérique vidéo Branchement d’un ordinateur Éteignez l’écran de téléviseur et débranchez le cordon d’alimentation. Branchez le périphérique. Branchez le câble DVI blanc et les câbles audio.
Page 18
Utilisation du connecteur VGA REMARQUE : Un seul connecteur peut être utilisé pour un ordinateur, soit le connecteur VGA soit le connecteur DVI. Éteignez l’écran de téléviseur et débranchez le cordon d’alimentation. Branchez le câble VGA bleu sur votre écran de téléviseur et sur votre ordinateur. Branchez le câble audio vert sur le connecteur de l’écran de téléviseur et sur votre ordinateur.
Utilisation de votre télécommande Installation des piles Avant de pouvoir utiliser votre télécommande, installez les deux piles AAA. Ouvrez le capot du compartiment à piles en le faisant glisser. Installez les piles. Assurez-vous que vous avez bien fait correspondre le + et le - des piles avec les symboles + et - du compartiment à...
Page 21
Bouton Allume et éteint l’écran de téléviseur. d’alimentation Boutons Appuyez sur un de ces boutons pour sélectionner une chaîne. numérotés Last (Dernier) Vous renvoie à la chaîne sélectionnée précédemment. Mute (silencieux) Appuyez sur ce bouton pour couper ou rétablir le son. CH (icône flèche Appuyez sur ce bouton pour voir la chaîne suivante.
• Si la télécommande possède une fonction d’apprentissage, vous pouvez programmer des boutons spécifiques à partir de la télécommande Dell, en plus des boutons répertoriés ci-dessus. REMARQUE : Pour plus d’informations, reportez-vous à la documentation fournie avec votre télécommande universelle.
Utilisation de l’affichage à l’écran (OSD) Votre écran de téléviseur possède un affichage à l’écran (OSD) qui vous permet de sélectionner la source d’entrée appropriée, de régler les paramètres image et son, de sélectionner le mode PIP, POP ou PBP, et de régler les contrôles parentaux. Utilisation de votre télécommande avec l’OSD REMARQUE : Vous pouvez accéder à...
Sélection de la langue de l’OSD Appuyez sur Menu pour entrer dans l’OSD. Sélectionnez Configur. Dans le menu Configur, sélectionnez Langue, puis sélectionnez la langue que vous souhaitez pour l’OSD. Menu Sélection Entrée Le menu Sélection entrée vous permet de sélectionner la source appropriée, selon la façon dont vous avez branché...
AV4 (C OMPOSANT 2) — Sélectionnez AV4 lorsqu’un périphérique vidéo, tel qu’un lecteur de DVD, est branché sur le connecteur composant. Reportez-vous à la section « Vue du dessous » page 98 pour visualiser l’emplacement du connecteur composant. AFFICHER ENTRÉES — Afficher entrées vous permet de sélectionner Actives ou Toutes. L’option Actives recherche les connecteurs en cours d’utilisation.
Page 26
Le menu Son vous permet d’adapter au mieux le son selon le programme que vous regardez. Mode minuit Égalise les grandes variations — de volume existant entre les voix et les scènes d’action. QUITTER SRS TruSurround XT Offre un son —...
Page 27
La télécommande propose les options PIP/POP/PBP PIP/POP/PBP suivantes : • Utilisez le bouton PIP ou le bouton POP/PBP QUITTER de la télécommande pour ouvrir et quitter les PIP/POP/PBP modes PIP, POP et PBP. TRANSPARENCE • Si vous êtes en mode PIP, POP ou PBP, utilisez TAILLE le bouton SWAP de la télécommande pour POSITION HORIZONTAL...
Taille Taille vous permet de régler l’aspect de l’image. Utilisez Position H. et Position V. pour régler la position horizontale et verticale de l’image. Utilisez les paramètres suivants pour régler le format de l’image : TAILLE ET POSITION Standard — Format idéal pour visualiser des films DVD au format HDTV numérique, QUITTER 16:9 ou 22:9.
• Classification TV Bloque les programmes TV selon leur classification. — • Contrôle de bloc — Active ou désactive tous vos paramètres de contrôle parental. REMARQUE : Vous pouvez utiliser Effacer tout pour débloquer les chaînes et les émissions que vous aviez bloquées.
Page 30
Configuration de l’OSD Le menu Configur vous permet de régler l’aspect de l’OSD, de modifier la langue de l’OSD (reportez-vous à CONFIGURATION la section « Sélection de la langue de l’OSD » page 114) QUITTER et de rétablir les paramètres d’origine du constructeur. PARAMETRES AFFICHAGE OSD Utilisez Durée affich pour augmenter ou diminuer la CONFIGURATION CHAINES...
Dépannage de votre écran de téléviseur Conseils de dépannage REMARQUE : Certains problèmes peuvent être liés à votre appareil. Consultez la documentation de tout périphérique branché sur votre écran de téléviseur. La plupart des problèmes de votre écran de téléviseur peuvent être dus à un mauvais choix de la source d’entrée.
Problèmes généraux Problème Solution possible Mauvaise qualité d’image lorsque vous Vérifiez les paramètres du format de l’image dans l’OSD. Appuyez sur le bouton Menu de la télécommande et regardez la télévision et que vous utilisez un périphérique tel qu’un sélectionnez Taille. Pour plus d’informations sur l’utilisation de lecteur de DVD ou un magnétoscope.
Page 33
Problème Solution possible Mauvaise qualité d’image lors de Assurez-vous que le connecteur TV est sélectionné comme l’utilisation d’un périphérique branché source d’entrée dans le menu Sélection entrée. Pour plus au connecteur ANT/Cable (coaxial) d’informations, reportez-vous à la section « Menu Sélection Entrée »...
Page 34
Problème Solution possible Pas de son Assurez-vous que la fonction Mute (Silencieux) n’est pas activée. Appuyez sur le bouton Mute (Silencieux) de la télécommande pour activer et désactiver cette fonction. Si seulement quelques chaînes n’ont pas le son, vous devez corriger le menu Sélection entrée dans l’OSD (reportez-vous à...
Page 35
Éteignez le balayage progressif sur le lecteur de DVD. Votre écran avec le DVD de téléviseur Dell™ offre un deinterlacer intégré de qualité équivalente, voire meilleure, que celui de votre lecteur de DVD. Pour plus d’informations sur le balayage progressif de votre lecteur de DVD, consultez la documentation de votre lecteur de DVD.
Hors plage Vérifiez les paramètres de résolution optimum. Vous pouvez avoir besoin de télécharger un nouveau pilote vidéo. Pour plus d’informations, allez sur support.dell.com. Pas d’entrée vidéo Vérifiez que tous les câbles sont branchés correctement. Assurez-vous que la bonne source est sélectionnée dans le menu Sélection entrée.
Si l’écran de téléviseur ne peut pas détecter de signal vidéo et fonctionne correctement, « » la boîte de dialogue flottante Dell - Self-Test Feature Check apparaît à l’écran (sur fond noir). En mode Self test (Test auto), le voyant d’alimentation reste bleu et le motif de test auto défile à...
Réglage auto. Vérifiez les paramètres de résolution optimum. Vous pouvez avoir besoin de télécharger un nouveau pilote vidéo. Pour plus d’informations, allez sur support.dell.com. REMARQUE : Il est possible que certaines cartes vidéo anciennes ne supportent pas les paramètres de résolution due l’écran de téléviseur.
Page 39
Problème Solution possible REMARQUE : Pas de vidéo Si vous voyez un auto test, cela signifie qu’il y a un problème avec votre carte vidéo ou bien que vous utilisez la mauvaise source d’entrée. Assurez-vous que l’écran de téléviseur est allumé. Vérifiez que tous les câbles sont branchés correctement à...
Caractéristiques de votre écran de téléviseur Généralités Numéro de modèle Écran de téléviseur LCD W1900 Type d’écran TFT COULEUR Normalement noir PVA-LCD premium Taille de l’écran écran 19 pouces (taille de l’image visible : 19 pouces) Surface de vision 412,80...
Page 42
Dimensions physiques Affichage (avec support) 418 (max) x 603.7 x 167.85 mm 16.5"(max) x 23.8" x 6.6" 333 (min) x 603.7 x 167.85 mm 13.1"(min)x 23.8" x 6.6" Affichage (sans support) 311 x 603,7 x 95,2 mm Avec haut-parleurs Non-amovibles Poids (avec support) 10 kg/22,05 lb (environ) Tilt...
Page 43
Entrées VGA (pour utilisation en tant que moniteur un (dessous) informatique) DVI (pour utilisation en tant que moniteur un (dessous) informatique) Audio (PC) un (dessous) Sorties Vidéo Composite (CVBS) un (côté) Audio (L+R) un couple Casque un (côté) Audio Effets Son SRS TruSurround XT Mode minuit Haut-parleurs (intégrés)
Page 44
Caractéristiques de votre écran de téléviseur...
