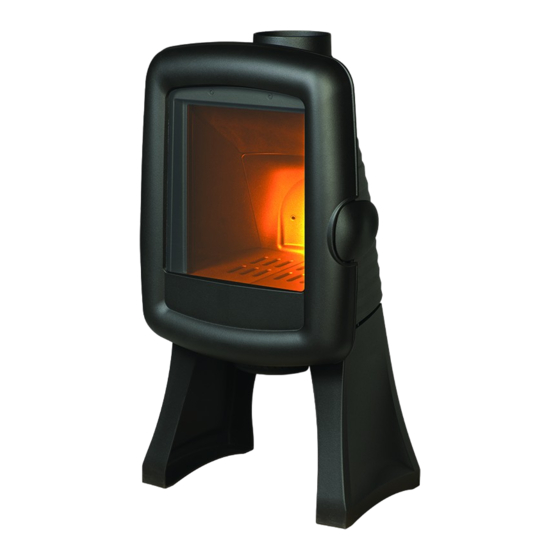

- Page 1 Poêle à bois ELO L référence P610244 Poêle à bois ELO L Référence P610244 Page 1 sur 20 XD, le 13/02/2020...
- Page 2 Poêle à bois ELO L référence P610244 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 5 kW...
- Page 3 Poêle à bois ELO L référence P610244 INSTRUCTIONS POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle à bois ELO L référence P610244 Vue éclatée du corps de chauffe Page 4 sur 20 XD, le 13/02/2020...
- Page 5 Poêle à bois ELO L référence P610244 Repère Désignation Référence Joint façade Ø 12 longueur 2,50 m AI303212 Joint vitrage 7x3 mm longueur 1,50 m AI010080 Charnière AS610120 Vis excentrique AS610125 Vis épaulée AS610155 Entretoise AS610170 Tringlerie AS610251 Clams AS700180...
-
Page 6: Tres Important
Poêle à bois ELO L référence P610244 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle à bois ELO L référence P610244 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
-
Page 8: Registre De Reglage D'allure
Poêle à bois ELO L référence P610244 REGISTRE DE REGLAGE D’ALLURE Situé en façade du poêle, ce registre est utilisé pour moduler l’allure de l’appareil : Position « Allumage » : Position « Puissance nominale » : Position nominale – Aligner le repère Position maxi - Poignée en butée... - Page 9 Poêle à bois ELO L référence P610244 SUPPRESSION DE LA BUTEE REGISTRE (sous l’appareil) Démonter la commande registre en dévissant les Retirer ensuite la vis butée et remonter la 2 vis de fixation. commande registre. x2 FHC M6x10 x2 FHC M6x10...
- Page 10 ELO L Wood Stove Reference : P610244 vers.1.1 ELO L Wood Stove Model no P610244 Page 10 sur 20 XD, le 13/02/2020...
- Page 11 ELO L Wood Stove Reference : P610244 vers.1.1 Installation and user guide Please read both the user manual and the general manual which were delivered with the equipment. Non-continuous use in compliance with standard EN 13240: Normal Output 5 kW...
-
Page 12: Installation Instructions
ELO L Wood Stove Reference : P610244 vers.1.1 INSTALLATION INSTRUCTIONS To ensure that surrounding surfaces do not exceed 65 °C above room temperature, surrounding objects must be positioned at distances in accordance with the table below. If the surrounding surfaces are made of material which is inflammable and cannot be degraded by heat (the temperature of the wall may reach 200 °C), The dimensions can be reduced to 150 mm. - Page 13 ELO L Wood Stove Reference : P610244 vers.1.1 Exploded view of heating system Page 13 sur 20 XD, le 13/02/2020...
- Page 14 ELO L Wood Stove Reference : P610244 vers.1.1 Item Number Item name Model: Door Seal Ø12, Length 2.50 Metres AI303212 Glass seal 7x3 mm length 1.5 metres AI010080 Hinge AS610120 Eccentric Screw AS610125 Washer head screw AS610155 Spacer AS610170 Control rods...
-
Page 15: Very Important
ELO L Wood Stove Reference : P610244 vers.1.1 VERY IMPORTANT In addition to this manual, read carefully the “INSTALLATION AND USAGE GUIDE FOR WOOD BURNING STOVES” supplied with the stove. USAGE GUIDELINES The atmospheric depression in the flue must be between 6 and 12 Pascals. When the stove is in operation, the atmospheric depression in the flue can be measured with a manometer. - Page 16 ELO L Wood Stove Reference : P610244 vers.1.1 Whichever method is used (normal output or slow burning), ensure that the initial load of wood is properly lit and that the flame is maintained. If not, move the output regulator to the “lighting” position to increase airflow and allow the wood to catch.
- Page 17 ELO L Wood Stove Reference : P610244 vers.1.1 Output Regulator: The output regulator, situated on the front of the stove, is used to vary output: “Lighting” position: “Normal output” position: Normal output position - align the Maximum position - handle against...
- Page 18 ELO L Wood Stove Reference : P610244 vers.1.1 SMOKE EXTRACTION Remove the deflector and loosen the two M6 nuts Turn the hose over and fix with the 2 M6 nuts. which retain the hose. Ensure that you replace the deflector.
- Page 19 Clean Air Act requirements” The ELO L stove has been recommended as suitable for use in smoke control areas when burning wood logs and when fitted with a modified air control to prevent closure of the secondary air .
- Page 20 ELO L Wood Stove Reference : P610244 vers.1.1 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P610244 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
