Manuels Connexes pour Invicta BRIO
Sommaire des Matières pour Invicta BRIO

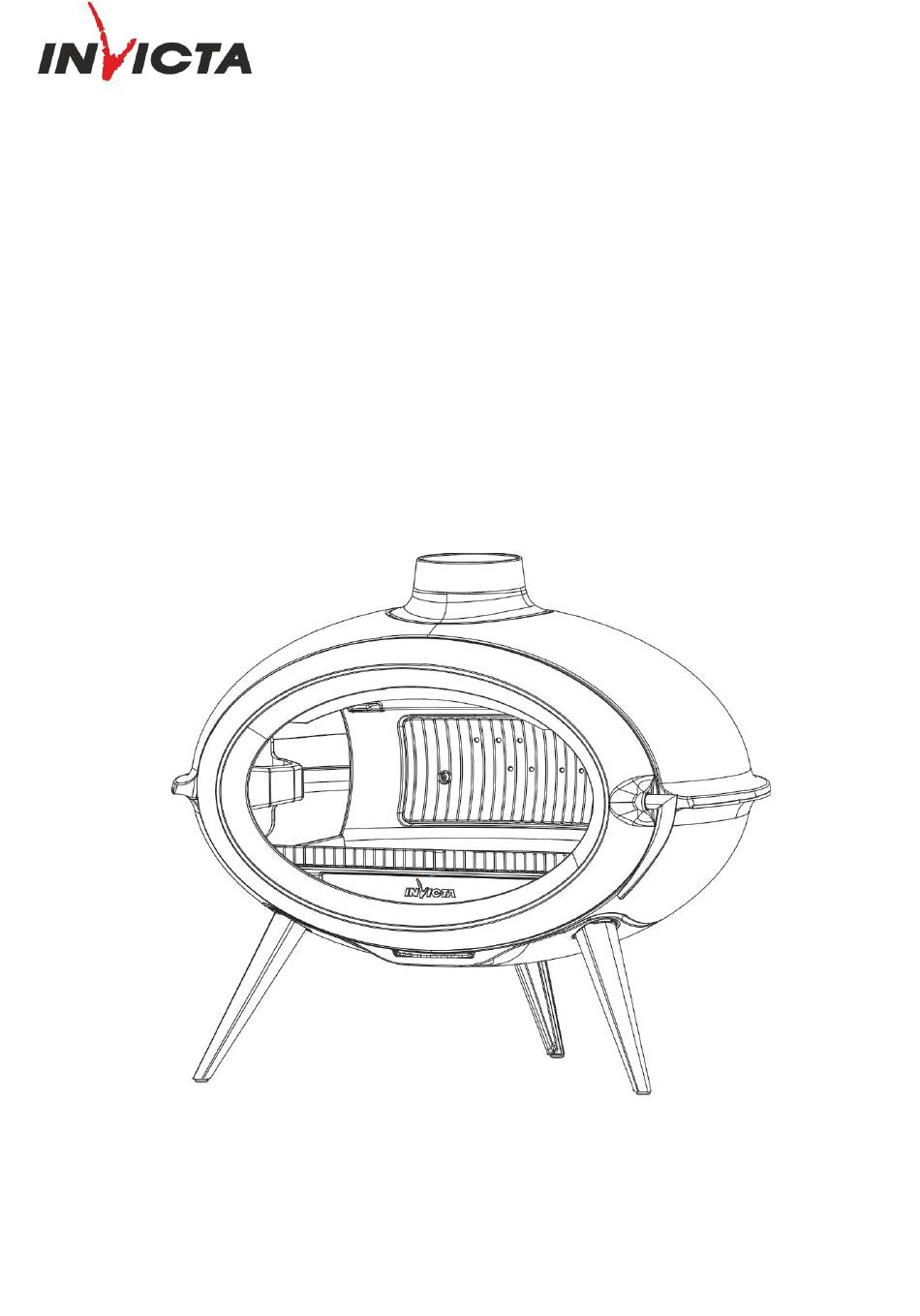

- Page 1 Poêle BRIO Référence: P648144 Poêle à bois BRIO Référence P648144 Page 1 sur 12 BPE, le 19/08/2022...
- Page 2 Poêle BRIO Référence: P648144 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 7 kW Rendement 76 % Taux de CO% 0.10 %...
- Page 3 Poêle BRIO Référence: P648144 INSTRUCTIONS POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle BRIO Référence: P648144 Page 4 sur 12 BPE, le 19/08/2022...
- Page 5 Poêle BRIO Référence: P648144 ECLATE Page 5 sur 12 BPE, le 19/08/2022...
- Page 6 Poêle BRIO Référence: P648144 NOMENCLATURE Repère Désignation Réfèrence Socle F612723U-A Piedd arriere F612724U-A Pied reversible F612722U-A Bud 2 meublerie AC400001 Rondelle AZ M08 AV4150080 Vis TH M8x30 AV8408300 Coque inférieure F612711U-A Appui de registre AT610351 Registre AT610143B Ressort AS750125 vis registre...
- Page 7 Poêle BRIO Référence: P648144 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Poêle BRIO Référence: P648144 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 9 Poêle BRIO Référence: P648144 Fonctionnement du registre d’allure : Arrivée d ’air fermée Position allumage Allure nominale Page 9 sur 12 BPE, le 19/08/2022...
- Page 10 Poêle BRIO Référence: P648144 Montage du déflecteur: Inversion Coude raccordement et grille d’entrée d’air : Cet appareil est munie d’un coude permettant le raccordement en air frais sur une « prise extérieure » via un tuyau diamètre 60mm(non fourni). Dans la situation où cet appareil n’est pas raccordé sur une « prise extérieure », il est possible de privilégier l’esthétisme en remplaçant le coude de raccordement par la grille d’entrée d’air fournie avec l’appareil.
- Page 11 Poêle BRIO Référence: P648144 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit. Le tableau suivant répertorie les composants de l’appareil et les indications pour une séparation et un dépôt dans les filières de recyclage/valorisation appropriées suivant la réglementation en vigueur :...
- Page 12 Poêle BRIO Référence: P648144 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P648144 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
