9

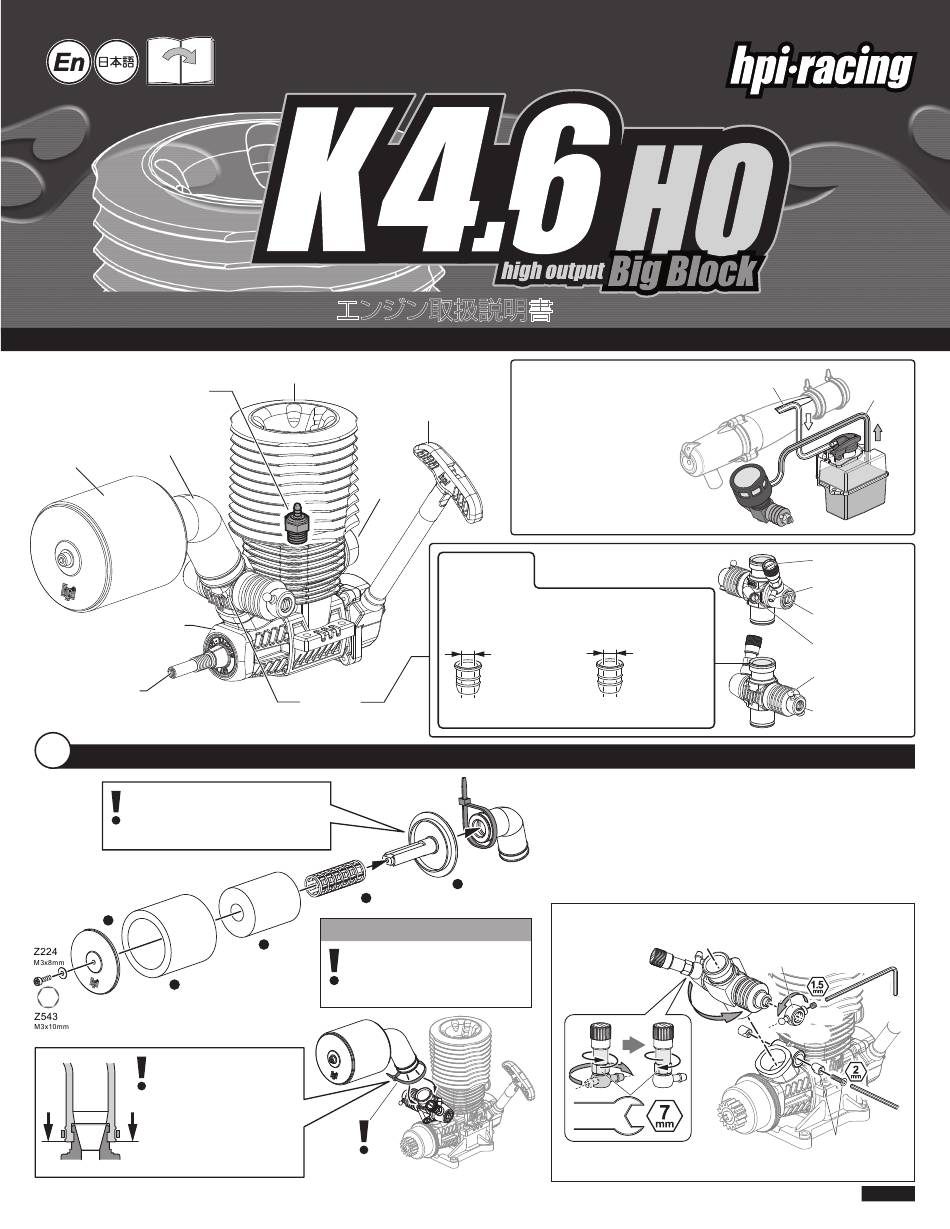

Engine Manual
Engine Features
Glow Pulug
グロープラグ
Air Filter Boot
エアフィルターブーツ
Air Filter
エアフィルター
Crankcase
クランクケース
Crankshaft
クランクシャフ ト
1
Reinstalling the Filter Element
Make sure the air filter is fully seated
on the carburetor and secure it with
a nylon tie strap (6154).
ナイロンス トラップ(6154)で確実に固定してください。
87199
a
a
87204
2.5
mm
Make sure the air filter is
fully seated on the carbu-
retor and secure it with a
nylon tie strap (6154).
エルボーをしっかり溝にはめ込みナ
イロンス トラップ(6154)で確実に
固定してください。 固定されていな
いと走行中に外れ、 エンジン内にゴ
ミが入りエンジンが破損します。
Deutsch
Français
エンジン取扱説明書
エンジン解説
Heat Sink
ヒー トシンクヘッ ド
Pull Starter
リコイルスターター本体
Exhaust Outlet
排気口
Carburetor
キャブレター
エアフィルターの取り付け
b
87199
Attention
87204
b
If the air filter falls off, you must
stop the engine immediately.
走行中にエアフィルターが外れた場合はすぐ
に走行をやめエンジンを停止してください。
6154
Fuel Line System
The Fuel Line supplies fuel to
the engine. The Pressure line
pressurizes the fuel tank to
keep the fuel flow even.
燃料系統
燃料チューブは、 燃料をエンジンに供給
します。 エアプレッシャーチューブは、
燃料タンクに圧力をかけ燃料の供給が
安定して行われるようにします。
Option
オプション
You can change the engine characteristics by installing
a restrictor.
レデューサーを交換することでエンジンの特性を変更できます。
8.0mm
Restrictor 8.0mm
レデューサー
For less fuel consumption
燃費が良くなります。
Use thread lock on mounting screws when installing the engine in to the chassis.
6154
エンジンをシャーシに取り付ける時は、 取り付けネジにネジ止め剤を使用してください。
Make sure the throttle and brake linkage are in the correct position.
スロッ トルリンケージの位置を確認してください。
Do not adjust carburetor needles until break in is complete. The needle are set
flush with the carburetor body from the factory, this is the proper break in setting.
87509
キャブレターのニー ドルは変更しないでください。
c
87199
出荷時にブレークイン用のセッティングになっています。
For use with savage rotate the carburetor 180 degrees.
注 意
SAVAGEに使用する時は、 キャブレターの向きを逆にします。
Push down on carburetor while tightening the carburetor lock pin screw.
キャブレターを固定するときは押し込みながらロックピンを固定します。
Page 1/16
Pressure Line
エアプレッシャーチューブ
Carburetor
キャブレター
8.5mm
Restrictor 8.5mm
レデューサー
More top end power
パワーが出やすくなります。
15231
Fuel Line
燃料チューブ
High Speed Needle
メインニー ドル
Fuel Inlet
燃料取入れ口
Mid Range Needle
ミッ ドレンジニー ドル
Idle Adjustment Screw
アイ ドリング調整ネジ
Throttle Linkage
スロッ トルリンケージ
ボールジョイン ト
Low Speed Needle
スローニー ドル
Horizontal position.
水平にします。
Z901
Z700
15266
Z904
15231
I - 15204 - 1
