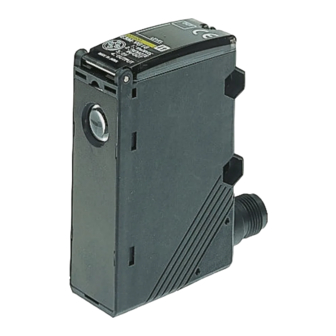

Détecteur de marques
E3M-V
• Détecte les objets laminés ou disper-
sant la lumière en fonctionnement sta-
ble sans être influencé par la réflexion
miroir.
• La double indication du niveau de dé-
tection et du seuil permet de connaître
facilement l'état de fonctionnement et
d'obtenir un réglage facile.
• Définit automatiquement le seuil opti-
mum lorsque les objets à détecter sont
convoyés et incorpore une fonction
d'auto-apprentissage qui distingue la
marque de l'arrière-plan et s'allume
lorsque la marque est détectée.
• Conception étanche à l'eau IP67 avec
connecteur rotatif M12
• Réponse très rapide de 50 µs et deux
fois plus petit que les modèles Omron
conventionnels.
Applications
Détecte les marques sur les feuilles laminées avec fiabilité
Le système optique coaxial assure une détection longue distance
et des caractéristiques de détection stables sur une grande plage
d'angles, même pour les objets dont l'éloignement est fluctuant
ou qui penchent à un angle, ou pour les objets laminés avec des
marques, que les modèles conventionnels ont du mal à détecter.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
E3M-V
Auto-apprentissage
Une fonction d'auto-apprentissage définit automatiquement la
valeur seuil au moment de l'entrée d'une commande à distance,
pendant que la pièce se déplace. Il n'est pas nécessaire de placer
la marque sur le spot optique.
A-133
